钢铁是一个强大的、多才多艺的和相对廉价的材料大量使用在许多不同的行业。不过,它有一个主要缺点。甚至是容易腐蚀,在室内环境中。腐蚀预防因此如果钢结构经济至关重要。今天,意识的增强,降低维护成本的长期储蓄可能已经强调了需要耐久的钢铁防护系统。 金属锌涂料应用于保护钢在几个方面: •从熔融金属浴(热浸镀锌) •通过电化学方法(镀锌) •用喷的熔融金属(金属化) •锌粉的形式(机械电镀)。 热浸镀锌热浸镀锌,作为钢的腐蚀保护的一种方法,已经几乎不间断的因为它是150多年前第一次使用。其经济增长能力,在面对复杂的竞争的结果简单的过程和涂层的独特优势。 镀锌只能进行化学清洁表面。因此大部分的准备工作是完成这一目标。衬底通常会下降在稀酸溶液移除所有的痕迹表面氧化锈蚀和氧化皮等。冲洗后,工作然后蘸通量镀锌之前。 清洁铁或钢沉浸在电镀槽,锌(450°C)浸湿表面,发生反应形成铁锌合金层。当工作从浴缸中移除一些熔融锌仍将是最重要的合金层,结果是一个涂层,冶金连着贱金属,与大多数保护膜,导致极好的附着力的涂层(见图1)。浸的平均时间是三到四分钟,但它可以更长。镀锌厂的条件如温度、湿度和空气质量不影响电镀层的质量。一个示意图镀锌线如图2所示。
|

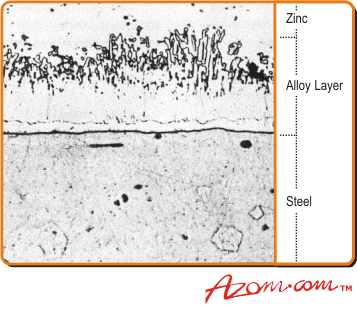

图1所示。微观结构的一个典型的热浸镀锌涂层。 |
|

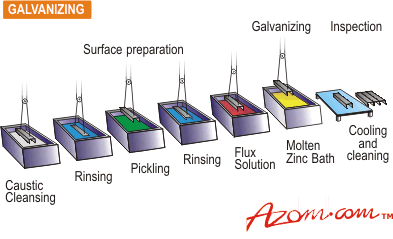

图2。图的一个典型的激励。 |
涂层厚度通常是由底层钢厚度和平均最低标准的涂料,体重729 BS 610通用2钢材(85µm)超过5毫米厚(见表1)。 纯锌在热浸镀锌的外层相对较软,吸收大部分冲击的初始影响在处理。合金层下面是更加困难,有时甚至比钢基本身。这种组合提供了一个艰难的涂层。(见图3)。
|

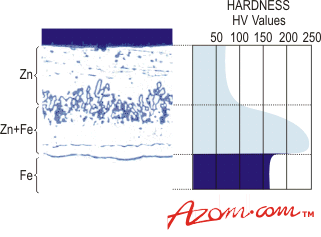

图3。热浸镀锌涂层的显微组织显示通过涂层硬度的变化。 |
离心机镀锌涂料这涉及到一个过程在BS 729: 1971(1986)和用于镀锌螺纹零件和其他部件。钢铁零件准备像往常一样,然后蘸一篮子穿孔熔锌。涂层后形成了这是离心机或高速旋转,摆脱了多余的锌,确保干净的概要文件。至少13微米应该留在所有表面。 厚涂层的表面粗化。喷砂处理的钢材表面浸前连接处,增加表面积,因此。增加与熔融的锌钢的合同。这可以提高镀锌层重量的50%。 镀锌的钢
厚镀锌层可以得到如果文章从活性钢镀锌生产。硅经常被添加到钢作为还原剂在其生产。硅的组成变化铁锌合金层,使他们继续增长随着时间的推移和增长率没有显著减缓层变厚。 保护通过牺牲行动如果损伤防护涂料揭示了裸钢,然后产生的效果很大程度上取决于涂料的类型。保护系统通常分为两大类: •障涂层给没有保护点伤害(如大多数油漆) •涂料保护通过牺牲行动(如锌涂料)。 锌腐蚀,钢铁和牺牲自己,保护钢,因此热浸镀锌在第二组。锌的腐蚀产物沉积在大气中的钢铁再密封,因此阻止腐蚀。 有机涂层的镀锌钢热浸镀本身是一种被广泛接受的和成本有效的方法保护钢铁的腐蚀。然而,添加有机涂料油漆或粉末等,称为双工系统,进一步优势: •颜色可以使用 •提供的额外障碍有机膜镀锌的生活 •涂层的生命延长锌层的作用,通过防止腐蚀油漆下面。 这种协同系统允许使用钢在各种形式和应用程序中,提供添加防腐和增强美感。 镀锌铁皮的属性post-forming可能的程度上一般镀锌有限条低延展性的合金层。这是小成品零件的重要性。然而,镀锌铁皮经常需要严重弯曲或在随后的制造,并为此修改涂层通过添加-0.2% - 0.1的镀锌液抑制铝合金层形成和给一个非常韧性涂层。一些成绩的镀锌铁皮可以折叠平放于自己没有涂层剥落现象。 镀锌铁皮和部分可以加入所有的传统方法包括融合和电阻焊接,尽管操作技术不同于用于裸钢。 指定镀锌标准热浸镀锌涂料的基本规范钢铁文章被定义为一个单一的标准,BS 729: 1971(1986)(正在开发欧洲标准:公关EN 21461)。欧洲杯猜球平台保证最好的质量和技术备份服务,建议处理的工作激励者协会的一员。 锌镀层大吨位的钢带和电线保护电镀锌,锌,纯或合金,从解决锌镀层和其他盐高速、大电流密度电镀线。涂料通常更均匀、平滑和薄比热浸涂料。这些涂料在汽车应用中变得越来越重要。锌涂层也可以电镀到个人形成的文章。欧洲杯猜球平台(参见:BS 1706: 1990和BS 3382部分3 & 7:1965)。 金属化雾化粒子熔融锌预计在欧洲杯猜球平台喷砂钢表面特殊的火焰或电弧喷枪,美联储用铁丝或粉末。过程通常是应用于结构组件太大下降在电镀槽,和结构不能承受加热,或者需要更厚的涂层比经济上可以采用其他方法。(参见:BS 2569第1部分:1964 (1988)。) 机械镀锌是冷焊接在钢表面通过翻滚准备文章的锌粉,玻璃球体,润湿剂和水。欧洲杯猜球平台在处理之前,钢表面涂上一层薄薄的铜层,沉浸在硫酸铜溶液。进行治疗感冒,所以没有软化的风险回火钢弹簧或定型的紧固件。一个非常甚至形成锌涂层。(没有废话适用。) Sherardising准备铁或钢的文章被加热与锌粉和沙子慢慢旋转的滚欧洲杯猜球平台筒的温度略低于熔点锌,直到形成了锌合金涂层表面。涂层非常。的过程,给出了matt-grey外套,主要用于相当小的紧固件等物品,因为很难均匀加热面大鼓的内容。欧洲杯猜球平台(参见:BS 4921: 1988)。 富锌涂料这些包括粉尘悬浮在车辆允许高色素沉着和一个导电干膜的形成。这些油漆可以应用于任何铁锈和无尺度钢刷表面,喷涂或浸渍,主要是用来保护钢工厂,船的船体和部分车身,修复损伤其他类型的锌涂层。自动喷砂处理和喷漆设备广泛应用于钢铁厂、造船厂给钢板一层薄薄的锌粉漆在存储之前制造提供保护。(参见:BS 4652: 1971 (1979))。 |
