写道氮杂2002年4月3日
熔融氧化镁(MgO)通常通过烧碱煅烧氧化镁的电弧熔化,在超过2750°C的炉中的炉子中的止血氧化镁或原料菱镁矿,产生耐火材料,其改变的晶体结构是其特性和性能优于竞争材料。欧洲杯足球竞彩
菱镁
菱镁矿(MGCO.3.),镁(Mg)的天然存在的碳酸盐是用于生产氧化镁(MgO)和随后融合氧化镁的关键天然来源之一。菱镁矿以两种不同的物理形式发生:宏晶和加密晶体。加密晶体含量通常比宏晶矿石更高的纯度,但趋于在较小的沉积物中发生而不是大晶形式。
目前,澳大利亚只有一家融合氧化镁,Qmag,澳大利亚镁公司大多数拥有。Qmag是一种耐火级融合氧化镁的生产商。
高级镁质产品上
从历史上看,主要是由于大量的大小是大多数已知的加密沉积物,生产高档氧化镁产品主要是由自然盐水或海水(合成MgO)提取,高成本和能量密集的过程。高质量的矿床,为高成本海水氧化镁提供替代供应来源。
用融合镁质的用途
镁质产品(煅烧,止血和融合)广泛用于各种市场应用。
煅烧氧化镁
一世S用于农业和工业应用,例如作为牛,肥料,电绝缘,工业填料和烟道气脱硫的饲料补充剂。
达到的氧化镁
几乎专门用于基本砖和颗粒耐火材料的耐火材料应用。止血的氧化镁具有所有常见耐火氧化物的熔点最高,是钢铁工业中最合适的热容器材料。基本氧化镁砖用于熔炉,钢包和次级精炼船以及水泥和玻璃窑。
融合镁质
融合氧化镁优于止血氧化率,耐磨性和化学稳定性。主要应用处于耐火材料和电绝缘市场。融合氧化镁的生产者通常落入两类中的一个:那些生产耐火材料和生产电等级的人。少数生产商基于主流服务。
耐火级别Fused magnesia
添加熔融镁质晶粒可以大大提高Magcarbon砖等基本耐火材料的性能和耐用性。这是较高散装比重和大型蠕变晶体尺寸的函数,以及配饰硅酸盐的重新调整。耐火级熔融氧化镁具有规定的规格,通常是以下特征:
•一般高氧化镁含量(最低96%的MgO,高达/超过99%MgO)
•低二氧化硅;石灰:2:1的二氧化硅比例
•3.50克/厘米的密度3.或者更多
•大型蠕变晶体尺寸(> 1000微米)
由于其优异的耐腐蚀性,耐火级熔融氧化镁用于钢制造的高磨损区域,例如,基本氧气和电弧炉,转换器和钢材。
超高纯度(> 99%MgO)等级已用于高科技应用,如光学设备,核反应堆和火箭喷嘴。2020欧洲杯下注官网
电级融合磁盘
熔融氧化镁也用作加热元件中的电绝缘材料。虽然熔融镁质的电等级具有非常紧张的规格,但它们不一定需要最高的MgO内容物或密度。硫和铁等杂质特别是不希望的,但产品应含有足够的二氧化硅以增强其电性能。以下是电级熔融镁质的特征:
•低水平的硼,硫,铁和微量元素。
•石灰:二氧化硅比例为1:2(与耐火要求相反)。
•用作陶瓷护套中的电绝缘材料,用于加热元件。
制片人制造三类融合氧化镁,每个融合氧化镁与应用环境有关:
•高温(高达和超过950°C),需要高纯度熔融氧化镁94-97%的MgO和低二氧化硅和钙含量,例如用于炉子格栅。
•中温(高达800°C),氧化镁含量为93-96%,例如,用于烤箱中的元素。
•低温(<600℃),具有<90%的MgO,例如浸渍元件。
电气级水泥可以通过混合电级熔融氧化镁和增塑剂和硬化剂来生产用于热板,烤三明治制造商和电熨斗。电级熔融氧化镁可均匀硅涂层,用于在加热元件制造过程中造成更大的防潮性耐受性;这也提高了暴露于湿度条件的低占用元件的冷绝缘电阻。电级氧化镁测试其电气和热性能,例如高电阻率和高导热率。
融合氧化镁生产过程
菱镁矿(碳酸镁MGCO3.通过施加脱离二氧化碳的热量转化为氧化镁(CO2),从而将碳酸盐转化为镁(MgO)的氧化物。
来自天然来源(主要菱镁矿)和合成来源(海水,天然盐水或深海盐床)的菱镁矿通过煅烧到700°C和1000°C之间转化为刻录氧化镁,驾驶96-98%含有的二氧化碳。苛性钙氧化镁是氧化镁产品链中的最终产品和中间步骤。
在较高温度下进一步煅烧在1750-2200℃之间的较高温度下,导致大量惰性产品,止血氧化镁。加热到该级别的液体掉,除了剩余的剩余二氧化碳的一小部分,以产生已知为蠕变的硬结晶无反应性形式的氧化镁。硬烫的氧化镁在高温下表现出卓越的尺寸稳定性和强度。
熔融氧化镁在三相电弧炉中产生。以高档菱镁矿或煅烧的镁质为原料,融合过程需要12小时,在超过2750℃的温度下。欧洲杯足球竞彩该方法促进蠕变(> 1000微米的非常大的晶体生长,与50-100微米用于死烧氧化镁),密度接近理论最大为3.58g / cm3.。
在融合氧化镁生产中,对能力的主要限制是电弧炉的尺寸和数量和能量成本。熔融镁质的制造非常电力密集型,电力消耗在3500-4500 kWh /吨之间变化;融合氧化镁生产商通常根据利用峰值功率引用总容量。
原料欧洲杯足球竞彩
商业可接受的菱镁矿应含有至少95%的MGCO3.。澳大利亚新南威尔士州最重要的菱镁矿矿床位于Thuddungra(大约30公里的年轻人)。其他已知的矿床位于Fifield(康涅州西北部),Cargelligo湖和Attunga;这些比Thuddungra沉积物更小而更少。
市场
中国作为低价融合氧化镁的主要生产国的出现影响了西方产品的市场份额和盈利能力。然而,它的可用性增加了竞争性的中国融合氧化镁,这些融合镁对这种耐火材料的原料的全球需求,更高级融合氧化镁由于其较低的铁含量而在一定程度上发展了利用市场。

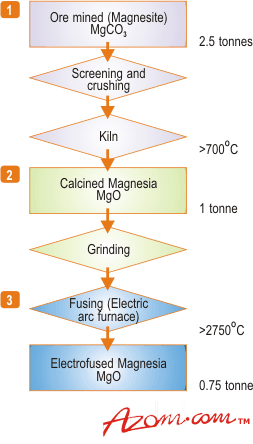

图1。融合磁盘过程流程图
1990年,1990年代的融合氧化镁部门的扩张时期,以应对消费者需求,有几名新手进入市场。在中国之外,难以融合市场的融合氧化镁的主要生产商包括澳大利亚的QMAG,加拿大Baymag,以色列和俄罗斯的kombinat麦克斯米币融合麦克斯米亚。2000年,随着中国生产商的越来越多的主导地位,融合的磁银盘业务已成为一个强烈的竞争环境,利润水平比以前更严格的。
现在,中国拥有超过500种氧化镁生产商,超过100家公司生产融合氧化镁。同时难以获得关于中国生产的准确数字,据估计,中国的融合氧化镁产量约为500 000 TPA,其中250 000-300 000 TPA注定为出口市场。然而,尽管具有更具竞争力的环境和钢制的特定耐火性消耗,但与其他一些耐火材料的原料相比,融合氧化镁的前景相对明亮,具有更多融合的氧化镁在耐火砖配方中使用。欧洲杯足球竞彩最近对融合氧化镁的需求最近可部分归因于世界钢铁市场的恢复。
随着全球钢铁市场的当前实力,由于中国电力成本上升和中国供应中断,中国融合等级的价格提高,新的和现有的非中国耐火氧化镁生产商存在一个机会窗口。
预计中国的电力成本预计将增加每吨30-50美元的溢价,以融合氧化镁的成本。通过能源成本的不确定性导致材料短缺,生产者暂时关闭生产或根本不卖材料。例如,QMAG的融合氧化镁销售于2000年6月季度在三月季度增加了35%,部分是为了应对中国供应的破坏。
融合氧化镁的价格取决于其质量。
在规模的下端,中国融合氧化镁(97.5%的MgO)销往欧洲约300美元左右,而98.5%的物质将售价约为每吨450-550美元。在规模的另一端,最高质量的融合氧化镁,MgO含量大于99%,将售价约为每吨1200-1400美元(2001年4月)。
如价格的变化所示,基于其质量和特性的一种类型的融合氧化镁并不一定与其他类型的不同质量和不同市场应用的融合氧化镁竞争。例如,制造出极高纯度产品的Tateho死海融合氧化镁不会与较低质量的中国融合镁竞争。选择Tateho产品的客户需要一种具有极低杂质的产品,用于非常热密集的耐火材料应用。
主要作者:威廉休斯
资料来源:新南威尔士州矿产资源部
