表顶部使用平台执行数类过程和测量可用作不同构件(如镜片、激光器、胶片板等)之间的机械参考此外表顶提供宁静工作面
顶部构造使用复合叠加器或轻量蜂窝或固态素材选择构造取决于应用大小和类型

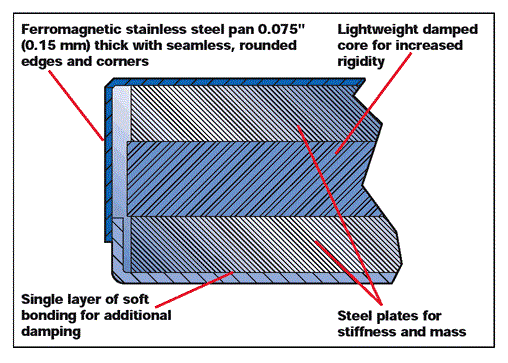

图1显示典型叠加构造欧洲杯足球竞彩通常2至4英寸厚度组成层钢和/或复合材料环氧封装成无缝不锈钢板带圆角和边缘改善复合层阻塞,盘间使用粘合性粘合
欧洲杯足球竞彩选择联结材料是为了防止因老化、热或湿度而分解组装板块由非铁磁性不锈钢组成,提供耐腐化面,与磁性定件兼容
通常顶值为100至5 000磅,标准尺寸介于24x24至 6x12分层构造不适合需要多加孔(加层或非加层)的应用钢对轻阻塞复合核心主要取决于顶部期望质量
图1
重顶对几类应用有利低重力中心系统 重力稳定性问题时有效载荷动态性“主动性”(例如显微镜移动阶段) 重质可减少顶部反应运动最终,钢相当强重有效载荷需要这种强度
固复合物和花岗岩顶部提供相对高质量和硬性,提供中度阻塞水平,小尺寸成本效益高它们的非磁性能有助于数项应用, 并可能被嵌入精度表层
花岗岩比大片层要贵小honeycomb核心表高性能工作面
honeycomb光学表
honeycomb核心表顶硬但重光并用于需要较大工作面或上下锁安装的应用大小从侧面1尺厚几英寸到5x16尺厚2尺以上不等
大顶可归并实现面近无限大小或形状小面通常称为breadboards,大面称为光表或光顶
最初开发高精度光学实验,如全息学和honeycomb核心表,开发的原因是与花岗岩表面相关联的限制,花岗岩面以较大尺寸极重和昂贵,难以安全地搭载对象。目标是实现工作面稳定花岗岩,但没有这些缺陷
结构式I核心表也僵硬i波束特征垂直网,顶部和底部frange权值加到波束上,顶层法兰压缩和底部拉伸,因为网持续保持分离
光束主要的僵硬性是由于Franges压缩和扩展效果web还加硬性抗剪平面
图2显示光学表有类似效果表皮对压缩或拉伸(像I波束法兰)产生高抗药性honeycomb核心抗压缩细胞(与i-bem网络作用相同)。
核心密度提高(细胞大小下降)、核心压缩硬度及其剪模增加,机械连接皮肤改善,提高核心表性能
光表热特性优于花岗岩表面由于其金属构造和低热容量(由于其相对轻质),honeycomb核心表实现热平衡,环境比花岗岩顶部快这会降低工作面热导失真
图2
光线搭建
honeycomb核心还提供数项其他福利数组安装漏洞可分布表面,因为细胞中心开放漏洞可封盖以防止液态污染物输入核心并避免与核心细胞“注册”。
建设期间TMC光学顶部顶层皮肤向下向参考面(块状花岗岩块),侧墙、底部皮肤、环氧、核心和阻塞系统建在上面30吨强力并举
强制顶部皮肤与精度花岗岩块同形(缩放性)。eboxy治愈后,表顶皮肤保持全表平面平面(通常是+++0.05英寸)。
TMC专利CleanTop系统®二类设计使核心直接绑定表顶部和底部皮肤提高核心压缩僵硬度并缩短表热松动时间环氧连接表相当硬非易碎,允许热收缩和扩展表而不影响皮肤和核心之间的联结
欧洲杯足球竞彩honeycomb核心表可用各种材料构建,包括磁敏感应用铝体、非磁性不锈钢和需要高热稳定性应用超级义体单个杯密封顶部皮肤洞口(TMC专利CleanTop小说特征小说)®内龙或不锈钢组成抗各种腐蚀溶剂
欧洲杯足球竞彩多素材可搭建光学表侧墙TMC竞争者表顶上使用常用的芯板侧墙,屏蔽性强,但不强强,很容易因处理或湿度而损坏
TMC表侧壁构造全层阻塞效果提供高阻塞量和高机械强度
honeycomb光表性能
光表性能由静态和动态僵化性定义两者都定义表受应用力约束时如何灵活化优先属性是表对静态负载的反应,第二属性描述表的“自由振荡”。
图3显示表静态僵化度表按行连接支持表格偏转度测量时对表中心应用强力提供静态刻度m/lbf表格尺寸和物理属性上下皮肤、核心、侧墙和组件确定僵硬性
图3
角守法曲线
测量表受应用脉冲驱动后震动的峰值至峰值刻度用锤子击打时,表上许多正常振荡模式都激动人心,每个节点用自己的频率环环
图4显示表四种最低频模式通过用撞击测试锤子打表角(它能测量表角附近的撞击力水平),可测量动态守法性
表响应用加速计测量与撞击位置顶部近似信号传递频谱分析器生成角守法曲线测量表min/lbf(或mm/N)偏转频率为10-1,000赫兹
图4
个体正常模式对顶部的共振显示为此曲线中峰值描述表顶动态达标标准方式是给最小频峰以峰值增频图5显示低阻塞度表的守法曲线
峰值与图4显示模式相关曲线斜度为1/f2有时误称矩阵并代表表僵硬机运动
脉冲线有误,顶部僵硬机响应包含翻译和旋转自由度,并因此还包含表两个惯性片段及其质量正因如此,线可能比线高十倍或更多,单用表质量计算
图5F级0-f3显示表四最小共振
守法曲线主要用来说明表阻塞多深阻塞度高 守法测试峰值低 表格快速回击后扰动窄带和宽带阻塞是浸泡表模式的两种方法
第一种方法使用适配机械振荡器与正常振荡频率匹配相匹配振荡器以单频清除能量TMC使用宽带阻塞方式,即将表与二次质量相联并发损复合物大坝所有频率和模式
Tuned阻塞可引起数个问题如果表频率因加点质量而改变,damper就可能失去部分效果此外,多阻塞器必须使用,每种受关注模式(频度)都使用一个,这可能加剧匹配问题
每一个大坝都安装在表的不同角上,结果对表的每个角进行不同的守法度量结果,引用守法曲线可能仅适用于表顶四角中的角之一调适达姆斯受限多远可减少Q比方说,使用合理尺寸大坝在临界坝因子10内实现并不容易
二次质量分布全表宽带阻塞生成偏离性守法曲线也不敏感表共振频率变化并可以浸泡所有模式-而不仅仅是匹配dapers模式
TMC最高年级表可近临界最小模式阻塞(视厚度、方位比等而定)。
守法曲线标准
角守法曲线含混性能图,尽管它被视为衡量表性能的标准问题之一是表调大坝测量对监控传感器和测试撞击精确定位相当敏感
TMC测量守法曲线,将传感器从表侧保持6英寸角并撞击传感器机内侧表表格核心从表边缘悬停1-2英寸,撞击表近似角产生“前沿效果 ” 。结果测试从角到角或撞击到撞击不相容
取角再测量可危险地使传感器和撞击点接近节点表前几模式的节点线,图4可见微小几英寸对测量表顶达标产生戏剧性效果
表测试需要适当支持TMC四点支持表 两节点线从表端22%充气隔离器或额外硬橡胶机可用于测试(尽管橡胶机可能改变高阶模式的阻塞作用)。
客户需要理解, 达标测试只有在支持顶端时方能表示他们的搭建
节点形状引起角守法曲线一致性问题,视之为优异标准图,因为没有政府或行业测试标准(像TMC传感器位置6英寸标准)。
问题部分涉及测量点(交点线对模式),即共振放大显示最大差的方位:从节点零到表边缘最大差最理想的守法度量地点 即模式形状为缩放
举例说,位置可居表中心图4显示的第一个模式在本案中,测量几乎独立于传感器或撞击位置仅供第一种模式使用偏中节点线生成微值结果
角达标测试成为标准,避免用每种模式形状单选测试攻击客户
最近,为产生其他优异数字作出了一些努力。TMC不使用这些测试,因为它们会增加许多其他假设对守约测试的不确定性所谓的“最大相对运动量”和“动态阻抗系数*从守法曲线取信息并加和假设输入力频谱
不幸地,所观察的“实性”相对运动还取决于表支持方式举例说,如果顶部由最小模式节点线的隔离器适当支持(0.53L相除),则从隔离器中略微引用最低模式(这些数字所依赖的)
类似地,如果顶部支持不当,模式可驱动大振此外,“假设式”输入依赖两个定义不清因素:隔热器效率与楼层噪声
即便这些因素定义清晰,预计声波噪声源在这些频率(通常为100-1,000赫兹)将占主导地位基于上述理由,这些替代优异数字可被视为毫无意义和用处不大。
参考并深入阅读
由新港Irvine公司开发
欧洲杯足球竞彩这些信息取自TMC提供的材料并经过审查修改
详情请访问TMC.
