用ARL Quant'x分析玻璃

玻璃是非结晶无定形固体。单组分熔融二氧化硅或二氧化硅（SiO₂）是最纯粹的玻璃形式。由于纯二氧化硅难以加工和昂贵，通过添加其他氧化物来改变给定申请的性质。钠钙玻璃含有约70％二氧化硅，氧化钠（Na₂O）和石灰或氧化钙（CaO）和其他小添加剂，并用于形成容器玻璃和普通窗玻璃。许多金属氧化物如氧化铁（Fe₂O._3.）用于获得深玻璃着色。

仪器

这ARL Quant'x EDXRF光谱仪具有最新一代硅漂移检测器（SDD）和50kV，50瓦铑或银靶X射线管。通过ARL Quant'x光谱仪使用的初级过滤辐射激发样品。

使用一组九个专门设计的滤光片，每种应用程序或元素范围轻松调整ARL Quant'x，以优化F到AM的元素的峰值背景。在仪器中配备的真空和/或氦气冲洗可改善光元件的检测灵敏度。

样品制备

使用14个扁平玻璃参考资料校准仪器。欧洲杯足球竞彩用去离子水和薄纸清洗玻璃标准表面，然后分析。由校准覆盖的各种氧化物的浓度范围示于表1中。

表格1。浓缩范围和校准参数值，用于分析玻璃。

元素	范围 [％]	R.2	RMSE.	lod [ppm]
NA.2O.	1.85 - 14.4	0.978	0.695	N.R.
m	0.01 - 3.9	0.991.	0.103	130.
AL.2O.3.	0.12 - 5.7	0.999.	0.044	70
SiO.2	58.04 - 100	0.999.	0.294	N.R.
所以3.	0.05 - 0.28	0.996.	0.006.	20.
K.2O.	0.04 - 13.5.	0.9998	0.071	10.
曹	0.01 - 11.0	0.998	0.201	N.R.
TIO.2	0.01 - 0.10	0.960	0.006.	6.
Fe.2O.3.	0.02 - 0.34	0.999.	0.003	3.
宝	0.003 - 5.	0.9999.	0.002	40

N.R .:鉴于高浓度水平无关。

励磁条件

用于进行分析的激发条件如表2所示。为获得感兴趣的化合物的最佳敏感性，使用三种条件并增强光元素的灵敏度，测量在真空中进行测量。光元素（Na，Si，Mg，Al和S）发出低能量的特征X射线，并且容易被空气吸收。三种条件在每种样品240秒（实时时间）中测量。

校准

校准曲线已经推导出与氧化物浓度相关的元素特征X射线强度。X射线荧光测量元素，但是当仅单一形式的氧化物在样品中时，结果可以与这些元素的氧化物形式直接相关。为al获得的典型校准曲线₂O._3.和SiO.₂图1和图2中示出。r.²对于各种化合物获得的根均方误差（RMSE）值也显示在表1中。

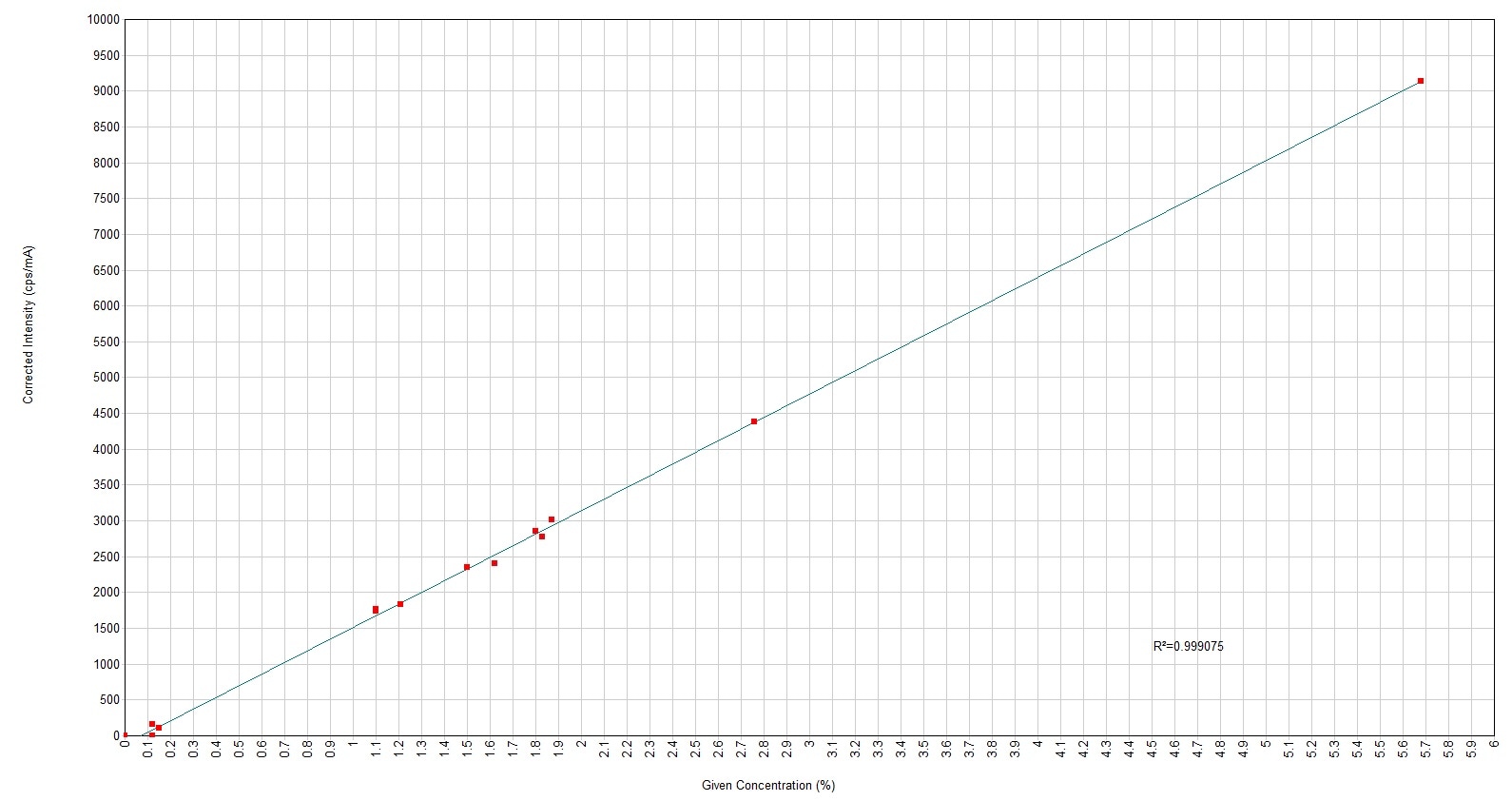

图1。计算的与Al的浓度计算₂O._3.在玻璃。

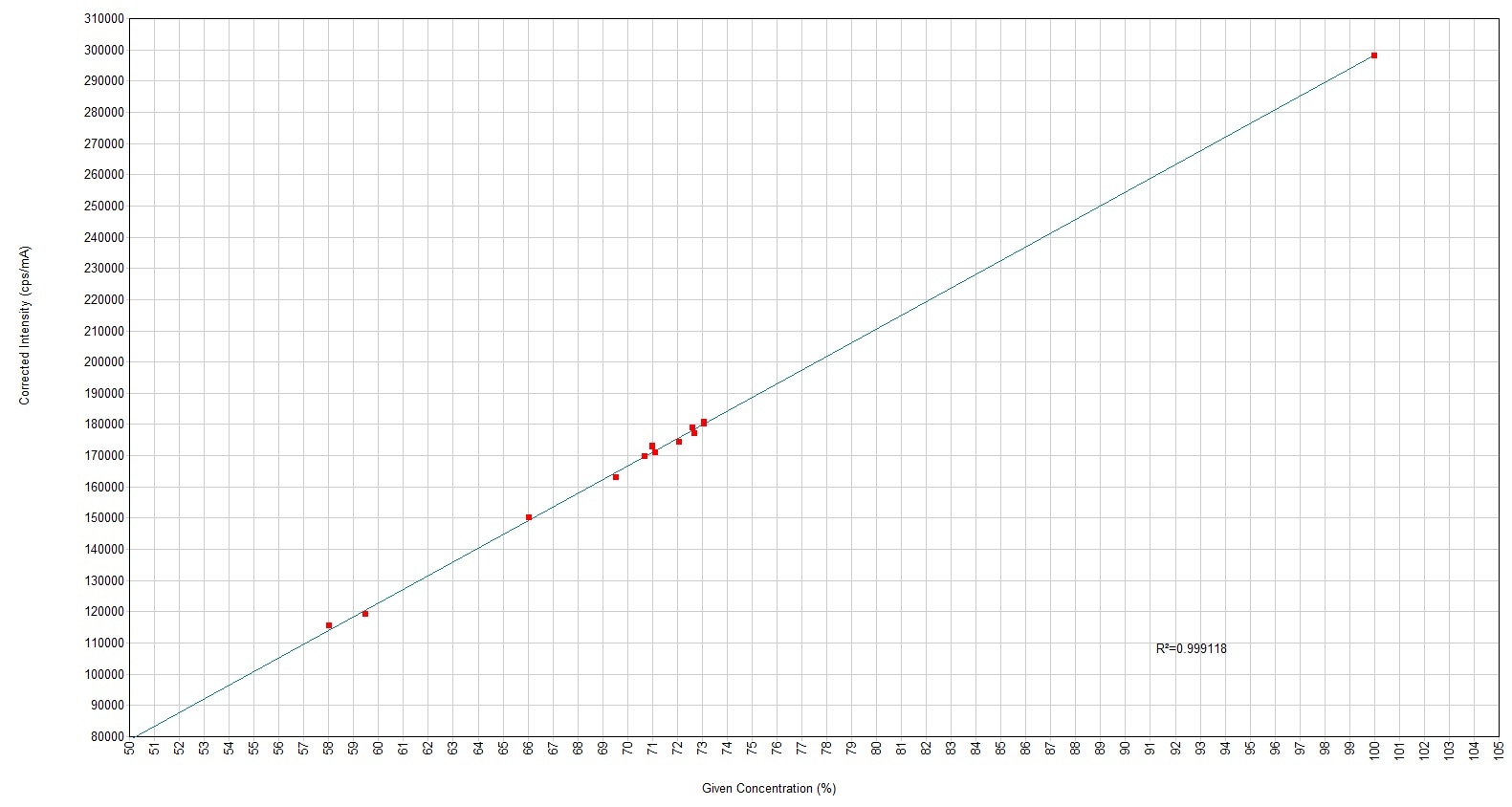

图2。计算的与SIO的浓度计算₂在玻璃。

重复性

为了评估仪器的可重复性，已经在两个平板玻璃样品上进行了十个重复分析。结果显示在表3和4中。

检测极限

使用可用的标准参考材料测量检测极限（LOD）。欧洲杯足球竞彩表1显示了对于前面提到的测量条件获得的每种氧化物的LOD。对于主要化合物（NA₂o，SiO.₂和Cao）LOD并不相关，并未报告。

表2。用于玻璃分析的激励条件。

状况	电压（kV）	当前（MA）	大气层	休息时间	分析物
低Za.	5.	汽车	真空	120.	na，mg，al，si，s
低ZB.	10.	汽车	真空	60.	K，CA.
低ZC.	12.	汽车	真空	60.	TI，FE，BA

结论

本文解释了用于分析玻璃样品的ARL Quant'X EDXRF光谱仪的适用性。通过该紧凑型仪器实现了具有特殊重复性的可靠性和快速分析结果。下部PPM范围内的检测限适量适用于平板玻璃的常规分析。

表3。扁平玻璃中的主氧化物的验证和重复性结果。

	平玻璃I.
	NA.2O.	m	AL.2O.3.	SiO.2	所以3.	K.2O.	曹	TIO.2	Fe.2O.3.	宝
	％	％	％	％	％	％	％	％	％	％
代表1	14.27	2.216	1.113	71.118	0.1952	0.716	10.485	0.0253	0.0430.	0.0108
代表2	14.24	2.243	1.115	71.115.	0.1956	0.717	10.533	0.0244	0.0431.	0.0116
代表3.	14.24	2.234	1.118	71.134.	0.1938	0.716	10.545.	0.0245	0.0434	0.0118
代表4.	14.28	2.239	1.118	71.115.	0.1920	0.712	10.510	0.0245	0.0438	0.0116
代表5.	14.28	2.231	1.114	71.075.	0.1958	0.716	10.528	0.0249	0.0430.	0.0133
代表6.	14.28	2.255	1.113	71.109	0.1935	0.713	10.539.	0.0255.	0.0428	0.0112
代表7.	14.27	2.243	1.110	71.137.	0.1989	0.713	10.525.	0.0255.	0.0428	0.0110
代表8.	14.30	2.228	1.115	71.132	0.1961	0.718	10.537	0.0252	0.0435	0.0123
代表9.	14.28	2.232	1.124	71.131	0.1955	0.713	10.533	0.0260	0.0434	0.0105
代表10.	14.30	2.233	1.109	71.112	0.1966	0.716	10.528	0.0251.	0.0438	0.0120
平均	14.27	2.235	1.115	71.118	0.1953	0.715	10.526.	0.0251.	0.0433	0.0116
STDEV.	0.02	0.010	0.004.	0.018	0.0019.	0.002	0.017	0.0005	0.0004	0.0008

表4。扁平玻璃II中的主氧化物的验证和可重复性结果。

	平玻璃II
	NA.2O.	m	AL.2O.3.	SiO.2	所以3.	K.2O.	曹	TIO.2	Fe.2O.3.	宝
	％	％	％	％	％	％	％	％	％	％
代表1	12.617		2.772	71.04	0.1348	1.981	10.939.	0.0126	0.0402	0.1159.
代表2	12.602		2.765	70.93	0.1357	1.989	10.975	0.0115	0.0403	0.1192
代表3.	12.636		2.766	71.03	0.1335	1.994	10.979	0.0143	0.0406.	0.1170.
代表4.	12.601		2.758	70.98	0.1336	1.993	10.990.	0.0121	0.0401	0.1197
代表5.	12.651.		2.768	71.03	0.1349	1.985	10.981	0.0118	0.0408	0.1182
代表6.	12.621		2.774	71.03	0.1335	1.991.	10.947	0.0134	0.0402	0.1160.
代表7.	12.625.		2.770	71.02	0.1336	1.990.	10.982	0.0118	0.0405	0.1192
代表8.	12.609		2.772	71.03	0.1343	1.990.	10.975	0.0123	0.0402	0.1197
代表9.	12.635.		2.768	71.05	0.1329	1.993	10.983	0.0125	0.0405	0.1193
代表10.	12.619.		2.774	71.04	0.1347	1.991.	10.965	0.0137	0.0407	0.1163
平均	12.622	-	2.769	71.02	0.1342	1.990.	10.972	0.0126	0.0404	0.1180.
STDEV.	0.016	-	0.005	0.04	0.0009	0.004.	0.017	0.0009	0.0002	0.0016.

此信息已采购，从Thermo Fisher Scientific - 元素分析仪提供的材料提供和调整。欧洲杯足球竞彩

有关此来源的更多信息，请访问Thermo Fisher Scientific - 元素分析仪。
