使用电磁流量计为石油和天然气工业

钻孔是用钻井泥浆制成的，泥浆可以冷却钻头，将岩屑带回地面，并稳定井壁。一旦洞延伸到最深的含水层以下，就会移除钻杆，换上钢管，也就是所谓的“表层套管”。接下来，水泥通过套管向下泵入，然后在钢管之间回流，形成井壁，水泥在那里就位。这种水泥胶结可以防止任何流体在套管和井眼之间垂直移动。在此过程中，它在井眼和任何淡水源之间形成了一个不渗透的屏障。一旦钻井完成并安装了最后的套管，钻机就被移除。然后，在最终套管和储存油气的岩石之间建立连接。这口井现在完工了。

出色地

pos。	描述
1	头顶
2	胶合钢套管保护含水量
3.	饮用水含水层
4.	不透水层页岩

钻孔

挑战

精确地控制使用的钻井泥浆的流速（为了冷却钻头）和回到表面的岩石切割的测量对于制备井至关重要。钻井泥井下钻孔是水，沙子和一系列化学品的混合物，这使得由于磨损而难以使流量测量。为了测量钻井泥浆，流量计必须能够承受钻井泥浆的磨损以及诸如水分，不同环境温度范围和钻机中的振动的苛刻环境条件。

钻井泥浆

解决方案

ABB的强大Processmaster电磁流量计旨在满足严格的油田生产要求，帮助降低风险，增加工艺运行时间。ProcessMaster提供了如下特性:

• 优化，长期持久的传感器衬里材料，以确保耐化学腐蚀和磨损，导致最长的传感器使用欧洲杯足球竞彩寿命。
• 与许多其他流量计设计不同的是，ABB的ProcessMaster传感器采用嵌入式测量电极，没有凸出到管道中的旋转部件，这些部件可能会磨损，需要定期维护，并对工艺正常运行时间产生负面影响。
• 盆栽传感器保护内部传感器组件免受水分和振动，有助于确保最低维护。

ProcessMaster传感器

油水分离

应用程序

一旦完成生产开始。天然气和油流量钻孔。在井生产生命期间与烃收集的水被称为“生产的水”。大部分产水都是水的水，以增加油的流动。分离器从油中除去水。通常，在整个井的生命中，水的体积是稳定的，并且由于研磨固体而导致的机械流量计的挑战。

油/水分离器

pos。	描述
一种	进水油/水分离器
B.	出口水
C	石油出口
D.	出口的天然气
1	头顶
2	分隔器
3.	储水
4.	储油

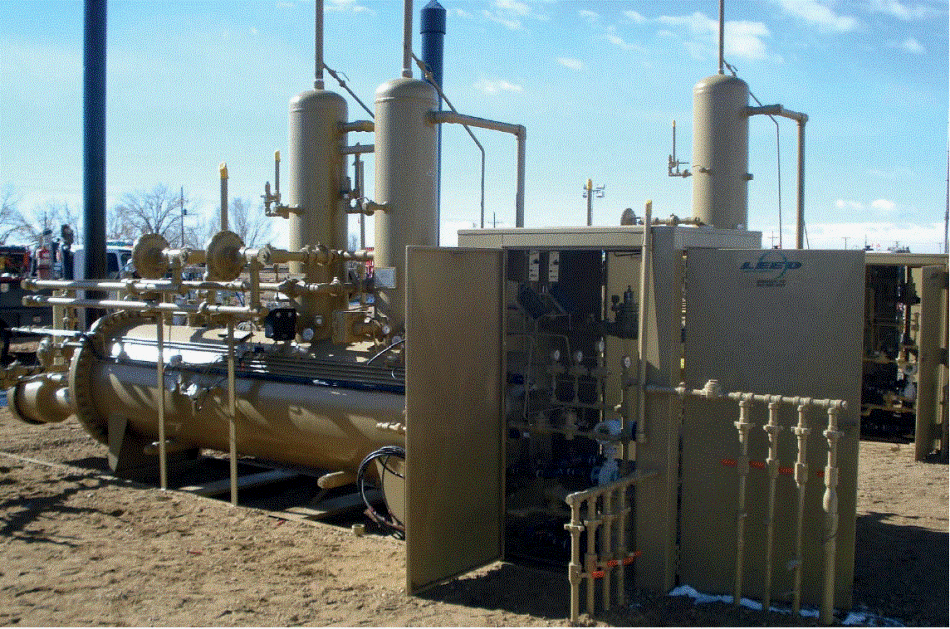

分隔器

挑战

“产生的井口液”是含有气体，砂和化学物质的多部分混合物。为了维持石油和天然气生产，分离器的连续可靠运行至关重要。

processmaster.

油/水分离器

pos。	描述
1	分隔器
2	processmaster.

ProcessMaster的自清洁测量电极

解决方案

最大化分离器效率，ABB的Processmaster符合最高水平的可靠性，而不会受到水中的沙或油的影响。

标准的ProcessMaster特性包括:

• 长持久的传感器衬里材料，以确保耐磨性的耐受性，导致维护欧洲杯足球竞彩成本低的传感器使用寿命。
• 自清洁，测量电极降低了油积聚的影响。
• 根据ATEX, IEC, cFM的认证允许在危险区域安装。
• 一系列通信协议使集成到管理系统中以最大限度地提高资产优化。
• 在初始安装时，自配置序列会自动将来自传感器的所有数据复制到发射器中，消除了人类错误的可能性，并导致更快的启动。
• 用户友好的界面允许快速和容易的数据输入的所有工艺参数。“简单设置”菜单指导操作人员逐步通过参数化，而不需要强化培训。

生产水管理

应用程序

石油生产需要良好的加仑水。注射用水必须是可以采购的，运输或管道的井位点。水管理在操作A中发挥着关键作用，因为每一滴成本金钱，都必须尽可能经济地运营。除了采购，运输和储存外，还有不同的方式处理生产的水。

现场处理和重复使用

采出的水在现场进行处理，然后抽回地下，以维持油井的原油流动。水的再利用降低了成本，减少了对淡水资源的依赖。

最终处置

采出的水进入坑内，或者储存在现场的储罐中，从那里通过管道或卡车运到处理井现场，储存在一个储罐中，然后用高压泵注入地下进行永久储存。

挑战

从生产过程中获得最佳效率和性能需要精确测量所消耗或处置的总量。

解决方案

ProcessMaster提供了解决最苛刻的流量测量应用的权力。经过验证的始终如一和准确，ProcessMaster将可靠地给您证明和可重复的测量，以考虑生产的水量。

ProcessMaster显示

Wellpad布局

采出水-处理

应用程序

生产的水处理包括油/水分离，在泵入储罐之前去除大颗粒和额外的过滤。欧洲杯猜球平台需要进一步处理以减少悬浮固体并溶解固体。这导致需要处理的增稠污泥。水的最终处理用超滤除去分散的烃。蒸发技术可能会提供达到饮用水质量标准的馏出物。根据生产的水管理处理和处置策略，使用各种这些处理过程。

挑战

为了以最效率可靠的方式运行该过程，需要一种强大的流量计来测量用于减少悬浮固体并溶解在所生产的水中的精确化学物质。

过滤技术需要一个流量计，在处理水时能够测量正向流量，在清洗过滤器时能够测量反向流量。低导电性对一些人来说是另一个挑战电磁流量计这取决于使用哪种过滤技术。

解决方案

导致低电导率或气泡导致的水过滤技术对于ProcessMaster的高级信号处理没有挑战，提供具有长期稳定性的高级测量性能。无论是否需要整体，遥控器或管道安装，可配置的普通电子平台都提供了最佳的定制解决方案。

流量计提供以下功能：

• 最小的外部尺寸，以满足SPLID中的集成需求。
• 前向和反向流量测量是标准。
• 从突出到管道中的部件没有额外的压降。
• 双密封测量电极减少泄漏的风险，提高可靠性。
• 过程优化衬里和测量电极材料确保耐化学品。欧洲杯足球竞彩

Wellpad布局

pos。	描述
1	水用卡车运来运去
2	油/气体井口
3.	油/水分离
4.	储油
5.	储水
6.	用于高压注水的井口
7.	采出水注入地下以提高石油产量
8.	油积累
9.	淡水源

带有远程集成挂载设计的ProcessMaster

采出水-最终处理/井口注入

应用程序

采出的水进入坑内或储存在现场的储罐中，然后通过管道或卡车运到处理井现场，储存在储罐中，然后用高压泵注入地下进行永久储存。最终处置必须符合环境法规。

挑战

基于井口注射的布局，流量计传感器必须承受由于泵送地下泵送而产生的高压。安装在泵的吸入侧，传感器必须承受可能包括真空的压力变化。由于大多数测量都在提供的滑块上完成，空间是溢价。

解决方案

ProcessMaster Compact版本。传感器和发射器安装为单个实体，允许在SkID中集成。

法兰传感器设计涵盖高达ANSI 2,500级的压力额定值。晶圆传感器也可提供ANSI类300。

对于ProcessMaster，强大并不意味着复杂。直观的设计允许轻松设置，通过消除配置错误，通过传感器内存简化安装。利用简单的安装，调试，配置和维护 - 从第一天开始节省时间和金钱。

井口注射

pos。	描述
1	生产水储存
2	油井
3.	油/水分离
4.	储油
5.	生产水储存
6.	生产的水运输
7.	最终处置

ProcessMaster晶圆样式和法兰传感器

水运输

应用程序

注射到地面的水必须是可以采取的，运输或管道到井场。生产的水进入坑中或者在现场储存在罐中，从它管道或卡车到处置井网站。

挑战

通过往返于网站的货运水的成本，需要极其可靠，准确和可重复的流量测量装置，以考虑运输的水量。

解决方案

ProcessMaster提供了不可靠和准确的测量。与资产管理解决方案集成时，仪器在最大化资产优化方面发挥着关键作用。

标准的ProcessMaster特性包括:

• 与其他流量计量技术相比，没有凸出管道的旋转部件，因而维护较少。
• 用户友好的界面允许快速和容易的数据输入的所有工艺参数。“简单设置”菜单指导操作人员逐步通过参数化，而不需要强化培训。
• 强大的设计可承受最严酷的环境条件。

生产的散热器到最终处置现场

ProcessMaster产品

水力压裂

应用程序

当天然油和天然气被困在不透水的岩石上并且无法迁移以形成沉积物时，必须在某种程度上以某种方式刺激这种非常规的积累。液压压裂是一种刺激油或气体的技术。

水、沙子和化学物质的混合物在高压下被泵入地下岩层，石油或天然气被困在那里。

这通过安装在卡车或表面上的滑块上的设备从罐中泵送。2020欧洲杯下注官网流体的高压会在岩石中产生小裂缝。沙子保持打开裂缝，允许油或气体从岩石孔迁移，其中它被困在产生的井中，在那里可以以更高的流速将其带到表面。更高的速率使得运行更经济。“压裂液”由大约90％的水，9％砂和1％的化学品和胶凝剂组成。

胶凝剂的作用是润滑，使流体更粘稠，更好地携砂。这是保持骨折开放的必要条件。进一步的化学品减少摩擦，攻击微生物和防止设备腐蚀。2020欧洲杯下注官网

通过使用abb电磁流量计,达到压裂液的精确控制和添加剂的混合。一旦压裂过程完成，生产就开始了。最初破碎的液体，然后是天然气或油，钻孔孔。

在该井的初始生产过程中，约有25-75%的压裂液水被采出。它被回收到地表，被称为“回流水”。这些水可能含有碳氢化合物、压裂砂、塑料、金属或钻井产生的水泥碎片。随着油井的投入使用越来越多，返排水会过渡到产出水。在油井的生产周期内，采出水和碳氢化合物一起被收集。通常情况下，在整个井的生命周期内，悬浮固体的体积、化学成分和悬浮固体都是稳定的，对abb ProcessMaster系列电磁流量计没有任何挑战。

组件在液压压裂处流动

pos。	描述
1	翻斗车
2	储存罐
3.	搅拌车卡车
4.	Pumper卡车
5.	嗯，井口

液压压裂原理

pos。	描述
1	出色地
2	Marcellus页岩
3.	裂缝
4.	页岩在井内的压力下破裂
5.	天然气从裂缝流入井中
6.	沙子保持裂缝打开
7.	水、沙和化学药剂的混合物

挑战

稀释滑块

在这种滑块中，一系列添加剂和酸被浇灌以形成压裂凝胶。耐腐蚀的湿润部分可能是流量计的挑战。

酸稀释滑动

搅拌机的卡车

搅拌车用砂连续地混合压裂凝胶，形成最终（井下）压裂凝胶。为了最佳压裂，对压裂液的精确控制和添加剂的混合是关键。磨损是流量计的挑战。

化学添加剂混合

Pumper卡车

使用高压泵将泵送送孔，水和添加剂的混合物。

搅拌车卡车

解决方案

ABB的电磁流量计的流量计范围是摆布应用中安装的首选。它们是防滑装置的完美拟合，需要最小的上游/下游直管运行并提供高测量精度。与涡轮米不同，电磁流量计没有移动部件打破或磨损，这可能需要停机和维护。他们减少甚至消除昂贵的服务，替换部件成本和停止时间。ProcessMaster被证明是强大可靠的。对于Pumper卡车和用于测量酸和化学添加剂的安装，传感器设计涵盖高达ANSI级别2,500的压力额定值。优化的衬里，如橡胶或ETFE确保耐磨损和化学品。根据ATEX，IEC以及FM和CFM的批准，允许在危险区域安装。

海上石油和天然气钻机和FPSO的

应用程序

FPSO（浮动生产，储存和卸载）是独立船舶形状的结构。来自海面床的井口或海底立管位于中央炮塔上，使得船可以自由旋转，以指向风，波浪或电流。FPSO的加工设备类似于在生产2020欧洲杯下注官网平台上发现的内容。通常内置在模块中，FPSO生产设备可以包括水分离，气体处理，加油加工，注水和气体压缩2020欧洲杯下注官网等。然后将烃转移到容器的双壳中进行储存。原油定期为梭子油轮卸车。O＆G生产中的个别步骤类似于陆上坐在地区，例如钻井和井口注射以增加生产。此外，油水分离并生产水处理。除油气相关水处理/管理外，还有饮用水，冷却水和镇流器水进行管理和测量。镇流器水用于稳定血管并在不完全装载时保持结构完整性。

海上石油生产

pos。	描述
1	单船
2	油轮卸载浮标
3.	钻井平台
4.	现有井中的中心

挑战

除陆上陆上挑战外，海上设施甚至还需要更强大的耐腐蚀流量计量装置。外壳必须承受最严苛的环境条件，例如酸性气体或海水环境。

解决方案

完全由不锈钢制成的Processmaster

ABB的强大流程管理员旨在满足这些挑战性要求：

• 所有316不锈钢结构，可用于最艰难的运营环境条件。
• 完全焊接传感器由316不锈钢制成。
• 密封传感器，保护内部传感器组件免受水分和振动。
• 传感器设计涵盖高达ANSI 2,500级的压力额定值。
• 优化，长持续的传感器衬里和电极材料，以确保耐化学腐蚀和磨损的耐受性，导致最长的传感器使用寿命。欧洲杯足球竞彩
• 根据ATEX，IEC以及FM和CFMUS的批准，允许安装在危险区域。
• 海洋的批准(DNV)。
• 最小的外尺寸使得在限制的板载空间中使安装能够。用户友好的界面允许所有流程参数的快速和简单的数据输入，而无需强化培训。

此信息已采购，从ABB测量和分析提供的材料进行审核和调整。欧洲杯足球竞彩
