什么是负刚度隔振器？

在负K中采用了低频隔振的革命性概念^®振动隔离器。垂直运动隔离器由负刚度机构（NSM）和支撑重量负载的刚性弹簧组合提供。在不影响弹簧静载荷支撑能力的情况下，使净垂直刚度极低。

在不影响弹簧静载荷支撑能力的情况下，使净垂直刚度极低。水平运动隔离器由与垂直运动隔离器串联的梁柱提供。

通过“梁柱”效应降低梁柱的水平刚度（梁柱与NSM组合时表现为弹簧）。其结果是一个紧凑的被动隔离器，能够非常高的内部结构频率和极低的水平和垂直固有频率。

负刚度函数

负K^®隔离器通常使用三个串联的隔离器：水平运动隔离器顶部的倾斜运动隔离器和垂直运动隔离器顶部的水平运动隔离器。图1显示了垂直运动隔离器。

图1

它使用连接到NSM的传统弹簧，NSM由两个挠性件组成，两个挠性件在其内端连接到弹簧并在其外端支撑，并通过力P进行压缩。如图1所示，弹簧通过重量W压缩到隔离器的工作位置。

隔离器的刚度为K=K_s-K_NK在哪里_N是负刚度的大小，它是挠曲设计和荷载P和K的函数_s是弹簧刚度。当弹簧支撑重量W时，隔离器刚度可接近零。

图2显示了由两个梁柱隔离器组成的水平运动隔离器系统。每个隔离器的作用类似于两个固定的自由梁柱，由重量荷载W轴向加载。梁柱具有水平刚度K_s没有重量负荷。随着重量荷载的增加，横向弯曲刚度通过“梁柱”效应降低。

此行为与结合水平弹簧的NSM相同，因此水平刚度为K=K_s-K_N，及_N是梁柱效应的大小。通过加载梁柱以接近其临界屈曲荷载，水平刚度可接近于零。

图2

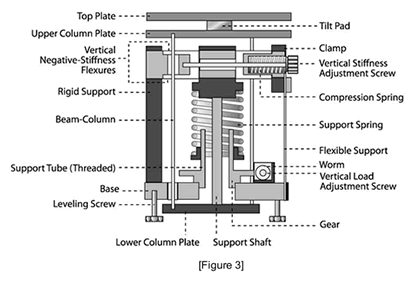

图负刚度隔振器如图3所示，它包含了图1和图2的隔离器。倾斜垫用作倾斜运动隔离器，垂直刚度调整螺钉用于修改负刚度挠曲上的压缩力，从而改变垂直刚度。

为了调整不同的重量负载，使用垂直负载调整螺钉升高或降低支撑弹簧的底座，以将挠曲保持在其伸直的工作位置。

图3

典型悬臂水平运动挠曲的示意图，允许低隔离器高度和低水平固有频率，如图4所示；在其端部承受重量载荷W时，挠曲具有x和y位移能力。

图4

本信息来源、审查和改编自负K技术公司提供的材料。欧洲杯足球竞彩

有关此来源的更多信息，请访问负K技术。
