用粗糙度值监测吸塑机的制造

产品安全对药品包装的生产至关重要，受严格的要求。uhlmann - 药品包装领域的专家 - 使用阿利纳的帮助来确认机器组件的质量，从而获取了对制造过程的再现性的知识。

生产各阶段的质量保证

药品包装应最佳地密封，阻止异物进入，并应遵守可追溯性和假冒保护的所有法律指导。关于药品包装的生产，重点主要是在保持完整功能的同时保护高质量成分和配方。

位于德国的Uhlmann Pac-Systeme GmbH＆Co.KG是世界上药品包装的顶级供应商之一。Uhlmann的产品系列包括用于所有工艺步骤的机器，从装瓶线和泡罩机器到箱子和线路封装机。该范围是通过系统寿命的广泛服务来增强。

3D丸测量。Uhlmann使用光学测量来获取有关药丸和胶囊的滑动特性的信息。

关于制造过程再现性的新知识

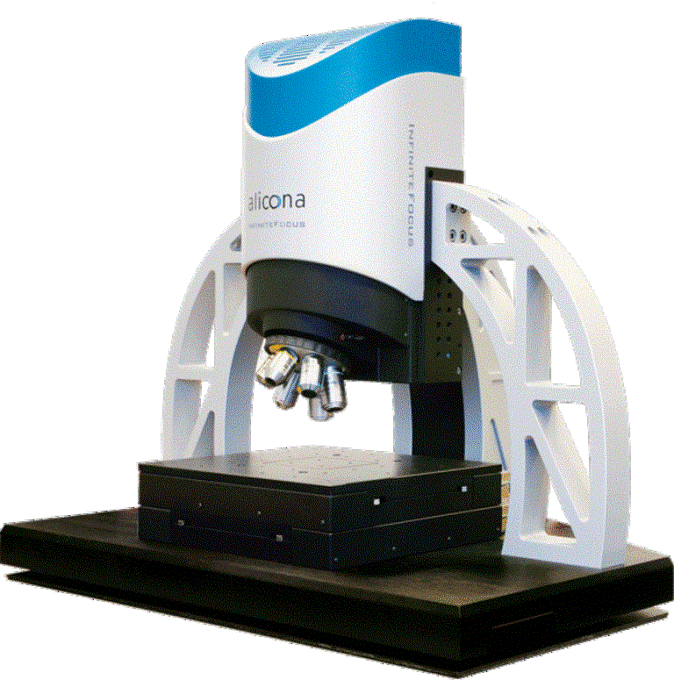

当生产独特的制药机械时，重点是在所有生产阶段应用专业的质量保证流程。Uhlmann使用高分辨率测量系统InfiniteFocus来测试机器部件和他们生产的包装产品。

阿利科纳使我们能够获得关于我们制造过程的再现性的新知识。除此之外，测量还使我们能够验证购买零件的供应商规范，预测产品的功能行为，并进行产品的功能分析．

Matthias Obert, Uhlmann质量管理团队成员

用于监测吸塑机制造过程的粗糙度测量

罗伯特以生产的吸塑机为例，描述了在连续生产过程中的过程监控。”我们使用Alicona在制造过程中进行监控测量，并验证各个组件的几何和表面特性。“使用泡罩机器用于制造泡罩包装，更常见称为”泡罩包装“。这些包装由预选的药物组成，并且使用铝或塑料复合箔卫生密封。每个单独的药物单位都有自己的“杯子”，可以使用手指从中弹出胶囊或平板电脑。

SA，SZ，SK粗糙度参数验证功能

泡罩包装机的工艺步骤主要涉及将杯形凹陷的模制成底座，该凹槽由铝箔构成。产品 - 胶囊或片剂 - 随后放置在杯子中。下一步涉及通过密封站馈送覆盖膜并将其定位在底部箔上。覆盖膜在热板的帮助下加热，以使其模具成底箔，从而覆盖杯形凹陷中的产品。

Uhlmann利用测量系统来确定材料参数(Sk, Spk)和表面参数(Sa, Sz)，以避免粘附在热板上，并保证热板上的最佳热量分布。”具有类似SA值的表面可以具有完全不同的结构。通常，可以在评估材料比参数后，只能提供关于表面功能行为的声音声明说:“财大。

左图:热板表面真实颜色的三维测量。热板加热覆盖膜，然后将其密封到基箔上。Alicona使Uhlmann能够确定广泛的表面参数(Sa, Sz)和材料参数(Sk, Spk)。右:三维测量水泡密封区域的真彩色。

“尺寸测量提供了基本信息！”

密封辊由优质铝或工具级钢组成，用于将薄膜粘接到箔上。滚轮的接触表面有倾斜的表面和尖端形成金字塔形波纹。这些“金字塔”的分布密度决定了尖端在复合材料中穿透的深度，从而提供了适应表面压合要求的接触面。

在我们改用Alicona的测量技术之前，我们无法测量这些波纹几何图形。对金字塔残桩的角度、高度、相互距离等尺寸的分析，为我们提供了不可缺少的信息。

Matthias Obert, Uhlmann质量管理团队成员

形状，粗糙度和颜色信息的影响

在纸张气密密封之后，每个片剂覆盖两个横向密封排水沟和两个纵向密封排水机。在包装过程中验证了水泡的密封形状。通过颜色评估和形状测量，Uhlmann可以验证印象的均匀性以及排水沟高度和宽度。

一旦载体箔和覆盖膜被密封，特殊的安全特性，如批号可以永久压印在吸塑卷轴上。在模印的帮助下，序列号被打孔。Uhlmann雇佣了InfiniteFocus为保证模印的字母高度正确，测量表面粗糙度，并进行目视检查。

操作简单和广泛的适用性

然后，评估穿孔垫包的切割区域。

关于Alicona，我们特别赞赏该系统的易用性和广泛的适用性。颜色编码的高度表示非常有助于与公司的其他接口轻松、清晰地沟通表面属性。

Matthias Obert, Uhlmann质量管理团队成员

为什么触觉测量不再适合

此外，乌尔曼还需要了解胶囊和片剂的滑移特性，以确保吸塑机生产过程的质量。为了做到这一点，必须知道药物的表面粗糙度。触觉测量技术不适用于此应用，因为测量对象的表面如果直接与药物接触会发生变化或损坏。Alicona帮助确定药片(例如，Sz和Sa)的表面特征，而不接触表面。
