计算射线成像技术使用磷成像板取代传统射线膜成像板接触辐射后,CR扫描器使用聚焦激光读取成像板数据并转成软件提供计算机图像
CR于上世纪70年代中期作为一种新技术引进,在整个八十年代都与技术相提并论这使得CR目前为医学市场所接受,尽管CR扫描仪粗糙达今日标准,通常只能产生低分辨率图像。
这是由于多重因素,包括激光点尺寸扫描机设计 成像板技术使用 高粒磷
技术先进后,CR开始在行业中以有限应用取代电影射线学代码质量图像直到扫描技术改善并有更好的成像板才可能实现
激光点记大小

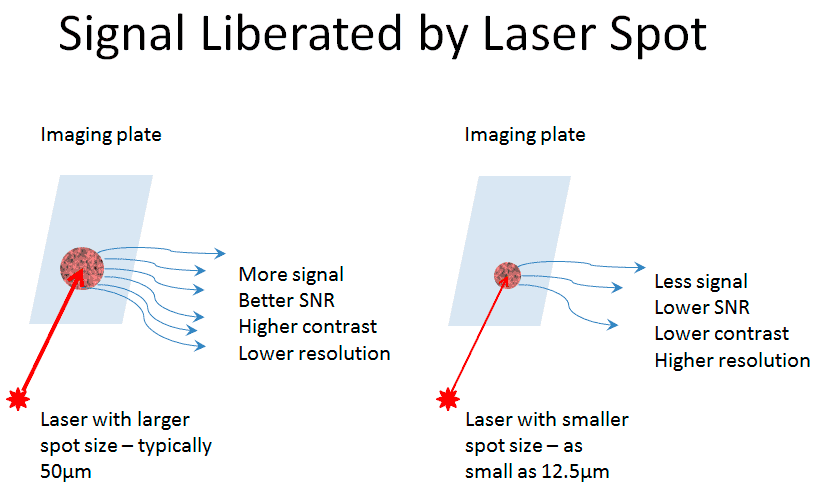

多早期工业CR扫描仪用激光聚焦向成像板提供50微米的点尺寸产生高信号对噪比和良好对比
然而,这导致对扫描机基本空间分辨率的限制,以及可图像显示的尺寸限制。
CR扫描器2000年代开发中包括小激光点尺寸使用高分辨率成像板时,这个小激光点可检测小信号,可制作焊接质量图像
最小激光点尺寸减少了从成像板上释放信号限制信号对噪比和图像对比,并随后限制扫描器对具体应用的实用性
图像感想DRRNDTGHDCkg
激光点尺寸直接冲击基本空间分辨率和图像对比,系统其他方面也可影响最终图像质量
高分辨率需求
扫描分辨率或图像分辨率度量扫描器样本大小和最后图像文件中每个像素大小。虽然它会影响最终图像质量,但对系统图像小表示能力并非关键
基本空间分辨率(SRB)是对整个成像系统解决精细细节能力的确定度
需要小激光点才能实现更大的SRB并实现小信号成像有小激光点尺寸系统专门开发,以方便尽可能高解析
实现最高基本空间分辨率,除成像板本身外,激光点选择和扫描器分辨率必须正确
举例说,用激光点尺寸50微米和图像分辨率20微子/像素是徒劳无益的生成大图像文件,但由于大激光点尺寸不提供所需详细程度
扫描12.5微米激光点和100微子/像素解析法也不成功,导致低合同图像和低分辨率
激光点小到支持它,选择高扫描分辨率提供高基础空间分辨率,可测量为系统标准分类的一部分,包括ISO16371-11:2011、EN17484-1:2005和ASTME2446-05(2010)
目前只有2CR扫描机可用极小激光点提供最高基本空间分辨率
两种扫描机均经BAM认证提供30微米/像素基本空间分辨率并有资格按上述标准获取系统类成像板1/30或成像板Special/30
高对比度需求
对某些应用而言,图像对比可能优于纯图像分辨率在这种情况下,大激光点比较有利,因为它通过刺激更大面积磷从成像板收集更多数据
信息射线学应用比图像解析更重要,例如评价侵蚀/腐蚀或墙损耗、拍出时间和效率带大激光点扫描器可减少成像板上所需剂量并随后加速整个过程
扫描器设计
激光点尺寸常规CR扫描机由系统光硬件设计固定结果,用户获取系统时必须在分辨率和对比间形成决策,而后无法修改系统
图像感想DRRNDTGHDCkg
如果用户高分辨率系统并赢得信息RT作业,扫描系统可能无法提供最高效或最有效结果
但是,如果用户只有高调系统,则无法竞争高分辨率工作,因为系统无法实现规定水平
为了克服这一点,大多数CR制造商生产系统将激光点固定为中间大小,通常是25或30微米
虽然这在许多应用中都可接受,但它并不符合高分辨率需求,而高分辨率需求在军事或航空航天中是典型的。也不能提供高效低用量响应,使信息放射任务直截了当和有利可图
理想解决办法是使用CR扫描机可调整激光点尺寸,可处理典型用户可能遇到的各种应用奇怪的是,只有一个CR扫描机制造商设计了这样一个系统
革命新CR扫描技术
处理上述挑战的CR扫描仪有可变激光点尺寸可调整以满足当前应用的需要
扫描仪有三种激光焦点设置-50微米25微米12.5微米-并同时处理高调和高分辨率需求,并提供中程设置供多通用射线应用使用
iris隔膜置入激光管内以调整激光束直径,使用简单软件设置方式与其他扫描仪控制参数相同。
允许为对象和应用类型选择完全激光点,为放射学需求提供最优结果
2020欧洲杯下注官网弹性方便只产生一件硬件处理多线学应用,减少用户投资并拓展带单件设备乘员可容纳的工作范围
提高图像质量和盈利性并随后提高客户满意度
扫描器很容易解决最高分辨率应用问题,当激光点定到12.5时,并如上所述,由BAM认证为行业中最高基本空间分辨率30微米
选择软件大激光点数自动改变隔膜并产生25微或50微激光点数提供通用应用或带同位素成像厚试样所需的更高对比度
图像感想DRRNDTGHDCkg
图3显示用各种激光点尺寸处理的应用区可调适激光可大大提高扫描仪的实用性。
专用信号对噪比(SNR)需要测试不同材料厚度以达到A类或B类精度,并符合ISO 17636-2标准

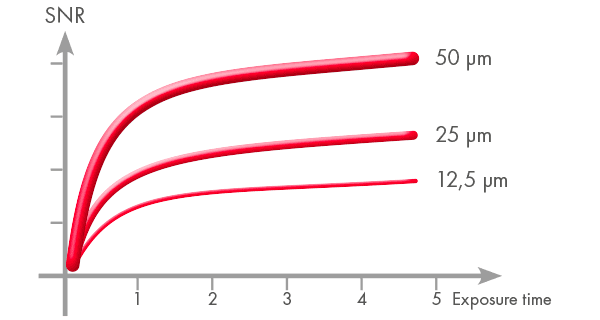

自SNR与激光点尺寸和剂量不同成像板能够调整激光点使用户很容易优化检验参数,同时满足标准要求
图像感想DRRNDTGHDCkg
使用固定激光点尺寸可能无法提供行业标准对每一项应用要求的SNRCR系统缺乏灵活性可能损及用户成功处理并赢得多项作业的能力
结论
CR技术的持续提高已导致开发一种可最优用于多项应用的独特系统
使用户能够近距离匹配扫描仪性能行业标准和实际需求,提供高效经济解决方案,在CR领域无与伦比。
