介绍在高能球磨机中通过研磨粉末颗粒进行机械合金化，欧洲杯猜球平台在哪里起始材料欧洲杯足球竞彩是预合金金属间化合物或元素的化合物已成为从固体前体的非晶合金等无定形合金和纳米晶体合成亚稳基合金的非常有希望的方法[1]。该方法称为机械研磨（mm）。T.他第一部分这里报道的工作通过MM方法涉及Al-Ni系统中的亚料状态的形成。 由于其优异的性能，诸如高熔化温度，高比强度，良好的氧化和蠕变性，因此Ni-Al合金具有当前的兴趣，这是具有高温结构材料的兴趣。欧洲杯足球竞彩然而，由于室温下的脆性导致的可加工性差妨碍了更广泛的Nial或Ni应用3.al。我们期待这些MM过程后，属性将得到改善。MM工艺对有序NI的特性的影响3.诸如磁性渗透率[3]，远定参数，晶格常数[4]的Al相得到了广泛研究。然而，机械合金化粉末的大块样品的特性和形状并没有得到广泛的研究。这项工作的第二部分集中于从机械合金化粉末制备大块样品。 实验本研究的起始材料为铝的粉状混合物3.倪2（δ）和al.3.倪2（ε）。使用每分钟700转的轧机鼓的速度使用行星球磨机。将选定组合物的粉末混合物置于真空气氛下的不锈钢球中的圆柱形不锈钢容器中。球和容器的直径分别为12毫米和50毫米。在每个实验中使用约5g粉末混合物。球粉比为约10：1。在MM工艺之后获得机械合金化纳米颗粒的粉末。欧洲杯猜球平台 用西门子D5000衍射仪用X射线衍射（XRD）检查机械合金粉末的结构演变α辐射。 纳米颗粒的结晶尺寸可以通过Hall-William欧洲杯猜球平台公式计算：
其中θ、β、d、k、η分别为衍射角、布拉格峰的半最大值宽度、纳米晶的直径、谢弗常数(0.9......1)和应变。 通过扫描电子显微镜（SEM）和高分辨率电子显微镜（HREM）来观察所获得的粉末的微观结构。 大块样品由机械合金化粉末制成，方法如下: 1。使用液压加压机将粉末压在10mm直径的模具中。从1000次烧结的样品中研究了烧结性行为O.c真空。 2。其他方法是热压粉末，压力为90MPa在600O.c持续60分钟。对烧结试样的硬度和密度进行了测量。 关于结果和讨论机械的从预合金的Al-Ni粉末铣削图1显示了初始预合金的Ni-Al粉末的XRD图案，其中Al的衍射峰3.ni（δ）和al3.倪2（ε）相位被指示。研磨粉末混合物40小时后，衍射峰完全改变。al的强度3.Ni相位峰值迅速减小，并且仍然只有属于高空间对称的中心立方系统的峰值（图1（B.））。
|

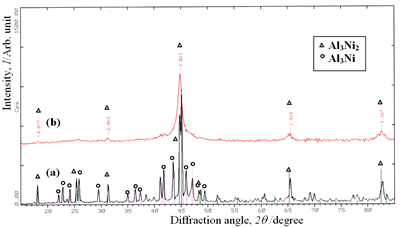

图1。粉末的XRD图案，MM加工（a）0 h和（b）40 h。 |
根据x射线衍射图和SEM图像计算出40 h后样品的平均晶粒尺寸约为25 nm。所示Figures 2（一种）和2（B.），簇的分离和SEM图像的晶粒尺寸分布的精确计算是困难的。通过分析如图3所示的HREM图像，可以得到更精确的颗粒分布。
|
图2。Al-Ni粉末的SEM显微照片，加工（a）0 h和（b）40 h。 |
|
图3。Ni-Al粉末的HREM图像，MM处理40 h。 |
因此，发现平均晶粒尺寸低于4nm，窄尺寸分布。参考金属间采集的晶格参数（A =3.997Å和c =4.118Å）3.倪2由其他作者报道[5]，本研究中获得的粉末由纳米颗粒的尺寸范围内的纳米颗粒组成。欧洲杯猜球平台这证明了“远令”系统的消失，导致反映非晶材料存在的XRD模式（图1（b））。欧洲杯足球竞彩基于这些争论，可以推导出相变作为Al的机械合金化3.倪2（δ）+ al.3.你 （ε）40小时的粉末给予非晶相和纳米晶体3.倪2（δ）。 烧结性MM工艺后，由预合金化的Al-Ni粉末制成的散装样品的行为表1显示了通过压制和烧结粉末混合物和机械合金粉末（MM过程）在1000时制备的散装样品的密度和孔隙率O.C。表2给出了热压初始粉末和热压后的大块样品的硬度和密度这毫米的过程。可以推断出MM工艺后粉末的烧结性高于预合金粉末混合物。 表格1。上述散装样品的密度和孔隙率在1000时烧结O.C。
|
One hundred. |
2.49 |
40 |
2.56 |
38. |
200 |
2.67 |
35.5 |
2.9 |
30. |
300 |
2.98 |
28. |
3.3 |
22. |
400 |
不合理的 |
3.6 |
13.6 |
500. |
3.7 |
13. |
600 |
3.7 |
12.5 |
表2。通过热压烧结的散装样品的硬度和密度。
|
硬度、MPa |
1980年 |
3450. |
孔隙率,% |
27. |
4.7 |
结论
通过行星球磨机机械研磨在预合金的Ni-Al系统上进行。本文的研究结果如下: •机械合金化Al3Ni2（δ）和Al3ni（ε)， 40 h得到非晶态和纳米晶Al3Ni2 (δ）。 •用于预合金化粉末混合物的机械研磨（MM）方法改善了其烧结性。 致谢作者感谢德国德累斯顿大学Goldberger教授在HREM观察样品制备中的实验帮助。 关于费伦茨1。N.V. Chi.和T. Q. Lap，“机械合金化”，越南J.科学和技术，欧洲杯线上买球36.（1998）62。 2。U. D. Hanfen和G. Sauthoff，“马氏体转化对Nial的机械行为的影响”，金属间金属间，7.（1999）501-510。 3.Zhou G. F. Yang H. Bakker，“Mechanical Driven Disorder and Phase Transformation in alloys”，材料科学进展，2018，欧洲杯足球竞彩欧洲杯线上买球39.（1995）159-241。 4.S.Gialanell，S. B. Newcomb和R. W.Cahn，“合金的订购和失退”，elsevier应用科学，伦敦，（1992）欧洲杯线上买球p。67. 5。A. Taylor，“X-ray Metallography”John Willey＆Sons Inc.，纽约 - 伦敦（1961年）PP。120-121。 联系方式 |
