介绍减少空气污染,节约能源消耗,镁合金的应用,在低密度为1.8公斤/米3由于他们的贡献是非常有利的,减少惯性。然而,镁合金的耐磨性和硬度较低,并坚持一个计数器或发作现象容易发生材料。欧洲杯足球竞彩不包含在self-lubricant矩阵。在前面的工作中,镁基复合材料的原位形成毫克2如果分散体通过固态反应过程开发,使用镁合金的元素混合物和硅粉[1]。毫克2Si表明硬度高350 ~ 700高压、高杨氏模量120 GPa低密度为1.9公斤/米3(2、3)。本研究报告这些镁复合合金的摩擦学特性在潮湿的条件下,即进行磨损试验在一个石油润滑剂。特别是,Mg的效果2硅含量复合材料的摩擦系数是评价。 实验纯镁粉平均粒径为112μm 99.9%的纯度和AZ31 (Mg-3Al-1Zn /质量%)合金粉末与199年μm受聘为原料的矩阵。欧洲杯足球竞彩Si和SiO2粉,平均粒径分别为22岁和21μm用于形成毫克2如果通过固态反应原材料使用上面的矩阵。欧洲杯足球竞彩在后者,不仅毫克2如果还分别由还原合成过程[4]。的元素混合粉,如果从0到10的内容质量%的SiO2从0到8质量%,分别由传统冷压缩合并应用600 MPa的压力。毫克2如果原始粉末之间的形式在加热的绿色紧凑的240年代的853 K氮气气氛。加热温度是决定的差示扫描量热计(DSC)因为Mg的形成2如果伴随放热的热量。加热后的绿色紧凑,它立即整合成完整的密度热锻或热挤压。在前,800 MPa的压力加载绿色紧凑的模具加热在573 K。此外,挤压比26和模具温度673 K是用来制造镁复合材料直径8.2毫米。极限抗拉强度(ut),屈服应力(y)和伸长的合成是在室温下进行。Pin-on-disk型磨损试验设备用于对摩擦学性能的2020欧洲杯下注官网评价。S35C碳钢是采用磁盘标本。销和磁盘标本在机油10 w30沉没。滑动速度是1 m / s和步进式加载的梯度1 N / s应用500 N的销试样。摩擦系数在计算磨损试验。光学观察每个标本的滑动面及其粗糙度测试后检查。 结果和讨论结构分析和微观结构图1显示了x射线衍射(XRD)模式的热锻镁复合材料在使用硅粒子(a)和二氧化硅(b)。欧洲杯猜球平台图1(一个)显示毫克2如果高峰,但没有如果高峰。毫克的峰值强度2如果增加而增加的内容如果粒子的原材料。欧洲杯足球竞彩欧洲杯猜球平台此外,DSC分析每一个伪造的标本没有放热热量,这是没有Mg的合成2如果在加热。因此,如果粒子完全与镁粉反应形成毫欧洲杯猜球平台克2如果,它是分散的矩阵。图1 (b)在合成毫克也显示相同的结果2Si和采用,当使用SiO2粒欧洲杯猜球平台子。图2显示了光学微结构的热挤压与Mg AZ31复合材料2如果分散体,采用az31 - 7.5质量%如果混合物作为输入材料。欧洲杯足球竞彩均匀分布在矩阵,其平均粒径硅粒子的几乎是一样的,因为没有显著的粗化过程中固态合成毫克欧洲杯猜球平台2如果分散体。
|

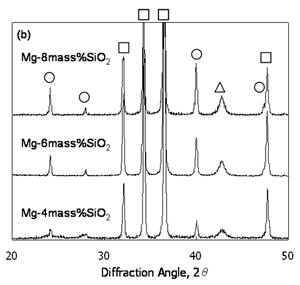

图1所示。热锻镁复合材料的原位XRD模式形成毫克2如果分散体。 |
|
|
图2。光学微结构的热挤压镁复合材料毫克2如果分散体,采用元素粉末AZ31-8mass % Si。 |
机械properties的米agnesiumcomposite一个lloys图3显示的镁复合材料生产的依赖和y Si或SiO的内容2。UTS和y逐渐增加增加添加剂的内容。这意味着Mg的弥散强化镁复合材料2Si或毫克2Si /分别是有效的,因为,正如上面提到的,他们都很好,均匀分散在矩阵。
|

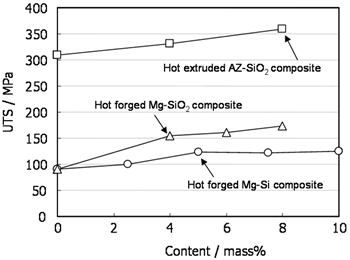

图3。依赖的ut,镁复合材料毫克2如果在Si或SiO分散体2内容的原材料。欧洲杯足球竞彩 |
摩擦学的properties的米agnesiumcomposite一个lloys图4显示了摩擦系数的依赖(μ)的应用负载与Mg镁复合2如果分散体。在应用初期小负载,直到大约250 N,每个镁复合显示μ值的减少,然而又增加负载的增加。这对应于“Stribeck图”,这意味着μ值正比于石油润滑油的粘度和应用负载的倒数,在潮湿条件下的摩擦学行为。μ值的减少在初始阶段是由于销和阀瓣之间的油膜厚现有标本。摩擦力矩也强烈取决于力量打破他们,换句话说,润滑油的粘度。在外加负载增加,接触表面之间的润滑油被删除,和薄油膜降低了摩擦力矩。即弹流润滑(EHL)主导着摩擦机制在应用初期小负载。然而,当外加负载超过250 - 400 MPa,每个摩擦系数增加。这是因为这两个样本之间的机械接触后发生破损或去除油的电影。特别是镁复合包括硅10质量%的内容揭示了摩擦系数较小的负荷增加;例如在250 N。这意味着油基润滑剂的破损电影相比容易发生其他复合材料。也就是说,毫克2如果分散体的滑动面销试样中伸出似乎影响石油的破损的电影。
|

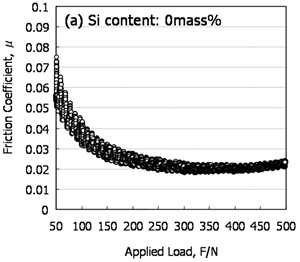

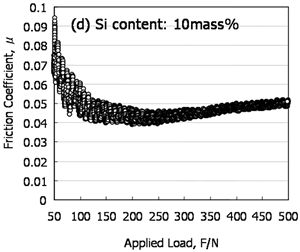

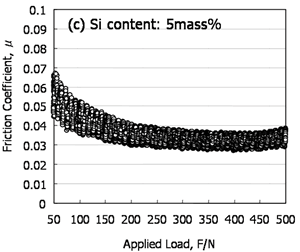

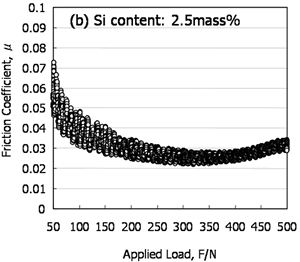

图4。摩擦系数的变化在磨损试验应用负载的函数,如果0%的内容(一个),2.5% (b), 5% (c)和10% (d)。 |
此外,图5显示变化的μ值在500 N的函数加载硅原材料的内容。欧洲杯足球竞彩它增加比例毫克2如果内容。一般来说,有两个因素来增加μ值;一个是磨料磨损由于攻击或耕作的硬粒子,另一个是粘着磨损由于粘或发作的现象。观察的破坏滑动面可讨论的主导因素是什么,也就是说,澄清磨损机制。图6显示了光学观测结果受损的每个磨损试验后试样的表面。每一针的滑动面标本显示了一个由磨料磨损轻微磨损痕迹。然而,椎间盘标本的损失有很大的不同。很明显,受损区域(由销标本攻击追踪)由于耕作穿随硅含量的增加。此外,如图7所示,原位监测总穿硅含量增加后也会增加。也就是攻击或耕作的毫克2如果从销试样表面伸出分散体增加计数器的磨损材料。欧洲杯足球竞彩考虑这些结果,图8显示了使用镁复合材料的磨损机制毫克2如果在潮湿的条件下分散体。摩擦系数的增加在一个大的负载是由Mg的磨料磨损由于耕作2如果销试样的分散体EHL条件下由于分散体,具有微观硬度约为600 - 700高压,比柜台S35C软钢材料难度与100 - 120高压。
|

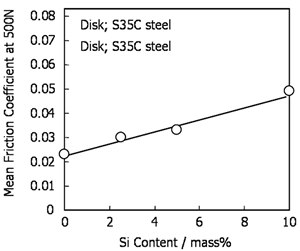

图5。依赖的平均摩擦系数在500 n在潮湿条件下硅含量的原材料。欧洲杯足球竞彩 |
|

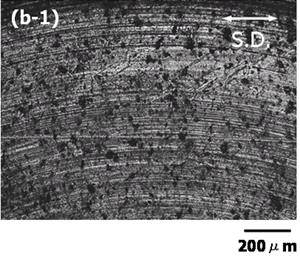

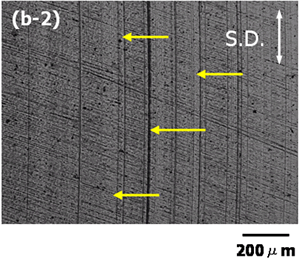

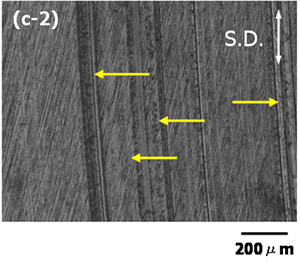

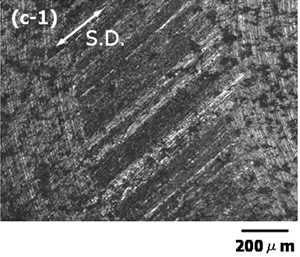

图6。滑动表面光学观测的销标本(镁复合毫克2Si)和S35Ccounter材料在润滑欧洲杯足球竞彩油;Si含量(0%),5% (b)和(c)的10%。(上;销,降低;磁盘)。 |
|

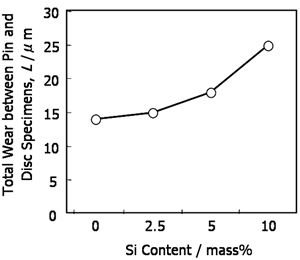

图7。硅镁复合材料的内容对总穿的标本。 |
结论镁复合材料的力学和摩擦学性能与Mg2Si分散体合成的元素粉末混合物Mg-Si或Mg-SiO2通过固态反应进行调查。生产的复合硅含量增加而增加,因为弥散强化影响细毫克2如果粒子欧洲杯猜球平台分布均匀的矩阵。镁复合材料之间的摩擦系数和S35C计数器材料增加而增加毫克2如果内容,当磨损试验进行润滑油。这是因为毫克2如果分散体攻击计数器的表面材料。 确认感谢实验帮助先生Muramatsu表示,武藏理工学院的研究生(目前:东邦钛有限公司)。这项工作是财务支持的神奈川科学技术学院(清晨)在日本。欧洲杯线上买球 引用1。k . Kondoh r . Tsuzuki和郎t Aizawa镁基复合材料和固态合成Mg2Si分散体”,板牙。反式。44(2003)611 - 618。 2。l . f . Mondolfo“Alunimum合金:结构和属性”巴特沃斯,伦敦(1976)pp.566。 3所示。c·c·科赫,“纳米晶体的合成和结构材料由机械摩擦:复习一下,“Nanostruct。欧洲杯足球竞彩板牙。2(1993)109 - 129。 4所示。k . Kondoh h . Oginuma大肠汤,郎t Aizawa“固态合成Mg2Si Mg-Si混合粉”,板牙。反式。42(2001)1293 - 1300。 联系德泰ls |
