钢-热处理简介

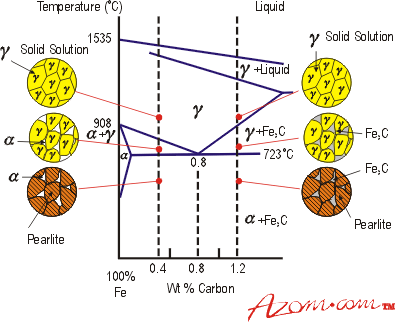

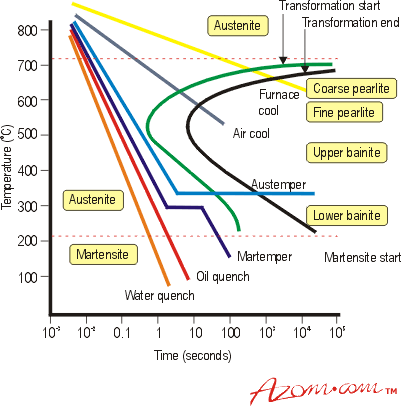

通过热处理或热处理对钢进行调节取决于普通碳钢中存在的各种结构所表现出的不同机械性能。图1显示了铁-碳体系在不同温度下随碳含量变化的平衡结构。图2显示了冷却速率对最终结构的影响，称为时间-温度转换图或TTT图。基本上，当从熔体或高温阶段冷却时，在转变发生之前，存在低于平衡熔点或转变温度（所示钢为723°C）的潜伏期。这种过冷为转变提供了驱动力。在炉冷期间（即缓慢冷却速度），奥氏体在充分过冷后将开始转变为铁素体和渗碳体，从而形成粗珠光体的微观结构。如果冷却速率较高，例如水淬火，则可能完全错过TTT曲线的“前端”。对于所示的成分，在约220°C下开始产生马氏体。某些合金马氏体反应的结束温度可能低于室温，因此在室温下存在一些不稳定的奥氏体。

钢的设计和生产所需数量马氏体的冷却条件有自己的技术分支，“淬炼性”。在普通碳钢中，TTT曲线的前端出现的时间很短，因此需要快速的冷却速率来产生马氏体。在薄型钢中，快速淬火会产生变形和开裂。在厚的普通碳钢中，不可能产生全马氏体组织。所有普通合金元素都使TTT图的前端时间延长，从而允许在较慢的冷却速度下在较厚的截面上形成马氏体。

主要作者:Justin Furness

资料来源:材料信欧洲杯足球竞彩息处

欲了解更多信息，请访问材料研究所。欧洲杯足球竞彩
