介绍表征结构的起点在陶瓷和陶瓷的基本研究混合材料。欧洲杯足球竞彩陶瓷包含许多结构性缺陷,其中一个能像骨折起源、管理力量[1]。大型加工缺陷的完整描述是理解的关键力量和其在陶瓷的变异。然而,不幸的是,现有的表征技术并不适合检查这些大的缺陷。小的缺陷数量和在许多情况下无法找到SEM和TEM。不知道缺陷的特点,通过科学研究不可能消除它们。描述方法对于大缺陷是必不可少的陶瓷和陶瓷混合材料的进步。欧洲杯足球竞彩 智能应用光学显微镜已经报道了性格大缺陷[2]。陶瓷可以检查光学显微镜的传输方式,因为大多数的陶瓷本身是透明的。这种模式的观察是必不可少的在极低的浓度识别缺陷。陶瓷许多困难的问题已经解决了这种模式的显微镜。即使是陶瓷的强度可以从信息预测缺陷用这种方法获得的。 介绍了新的表征技术并给出了宏观和微结构与他们获得的例子。还回顾了一些新技术的光学显微镜检查的宏观结构的绿色契约之前解雇[3]。全面了解绿色紧凑的陶瓷是至关重要的,因为它控制烧结宏观和微观结构,因此陶瓷体的属性。 表征方法一个检查陶瓷宏观结构的方法检查的标本是陶瓷薄片,可用各种方法的准备。通常情况下,一块薄(1毫米)从大量陶瓷金刚石工具。这篇文章由研磨进一步变薄。最后,两面的薄片与钻石抛光粉(1μ米)。标本放置在样品阶段的光学显微镜和内部结构中观察到的传输模式。典型的标本应该约0.1毫米,厚度根据的半透明陶瓷样品。 方法检查陶瓷绿色紧凑考试的一个绿色紧凑,还使用了一个薄的标本。它可以由一小块绿色的身体在砂纸磨[4]。的标本是由透明的通过一个合适的浸液。内部结构是使用各种技术的光学显微镜观察。 所需的液体的选择是成功的关键的观察,因为它支配的透明标本。一般来说,折射率的比值(RI)相关的阶段控制的光的反射界面。没有光的反射发生在固体和液体的折射率匹配。液体的各种(RI)是可用的。液体与RI 1.79只包含安全的化学物质。高的国际扶轮可能是剧毒。最高的国际扶轮实现大约是2.05液体在室温。在可见光范围内,固体的折射率应该根据这个值。在红外区,透明度是大大提高了。 普通光学显微镜(3、4),一个红外显微镜[5]和共焦激光扫描荧光显微镜(CLSFM)[6]用于观察。红外显微镜显著扩展了材料审查的范围。欧洲杯足球竞彩用这个工具,没有实际限制的考试系统做的细粉。红外显微镜的轻微缺点是稍微减少光学图像的分辨率。然而,红外显微镜有很高的潜力大小的自重要缺陷是非常大的。在CLSFM,荧光染料溶解在浸液,及其分布可视化。粒子的形象代表了一个负面形象在绿色紧凑的高分辨率;欧洲杯猜球平台即。,一个黑暗的图像对应区域的高包装粉末粒子的密度,和明亮的图像显示区域的低密度。欧洲杯猜球平台
|

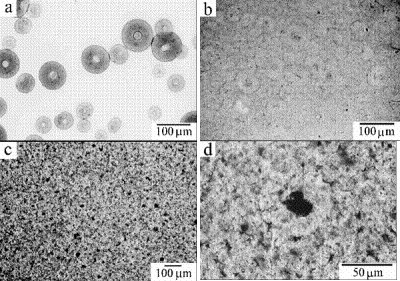

图1。氧化铝颗粒的结构(a),他们的绿色紧凑(b),烧结陶瓷(c和d)。 |
浸液的要求随观测方法,即。图像生成的机理。用偏振光显微镜,最好的液体和固体的折射率匹配是可取的。光学图像的质量增加而增加透明度,由于光学对比是由固体的光学性质的各向异性。液体有轻微的折射率失配是需要观察孔和裂缝正常传输模式。光学对比产生的残余界面的散射光的液体和固体。没有结构可以看到当折射率匹配完成。折射率匹配的要求大幅减少红外显微镜,因为光长波长减少光的反射界面。以备CLSFM所需的最佳匹配。 宏观结构绿色的契约和陶制品图1显示了宏观结构氧化铝颗粒的液体浸技术检查,他们的紧凑和烧结陶瓷[7]。的颗粒包含酒窝。这些颗粒通常通过喷雾干燥形成的分散泥浆。絮凝的泥浆会产生固体颗粒。感兴趣的注意,这些颗粒的形状几乎是相同的。即使是小颗粒包含酒窝。这个结果必须是非常重要的在这些酒窝的形成机理的讨论在未来的研究。酒窝的痕迹留在绿色紧凑,这是由单轴压在低压力和随后cip在高压力。裂缝中提到一些按颗粒的紧凑。许多暗色斑点在烧结陶瓷。显然,裂缝位于中心的变形颗粒生长在烧结致密化过程,发展为缺陷的身体[2]。
图2显示了一个氮化硅的红外显微照片紧凑的由单轴压[5]。这张显微照片比相应的显微照片清晰的用普通光学显微镜(这里没有显示)。红外线的传播远远高于可见光的现行制度,折射率高,粒子大小与可见光的波长。结构中观察到这张显微照片非常类似于氧化铝。显然,契约的结构由紧迫的方法是非常相似的无论在材料的区别。黑暗的图像周围的每一个颗粒的粘结剂。粘结剂的折射率不同的粉末。这一结果表明,常规和红外显微镜可以强大的工具来检查各种材料在陶瓷混合材料的分布。欧洲杯足球竞彩红外显微镜的另一个优点是,厚的标本可以检查[8]。这可能会打开一个绿色契约的无损评价的新方法。
|

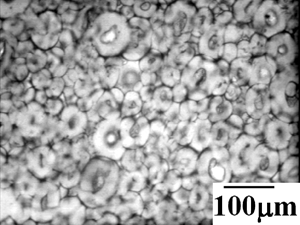

图2。氮化硅绿色紧凑的结构。 |
图3显示了CLSFM氧化铝紧凑的显微照片。标本是类似于图2所示(b)。结构被认为更加清晰和详细。裂缝的中心压实颗粒清晰可见。亮度的差异在不同的地区组织显示了不同包装粉末粒子的密度。欧洲杯猜球平台显微镜在这种方法中,亮度降低粉末粒子的组装密度增加。欧洲杯猜球平台佳,包装密度是不均匀的绿色紧凑。
|
图3。氧化铝绿色紧凑结构与CLSFM检查。 |
总结各种显微镜是研究开发的结构陶瓷混合材料和绿色的契约。欧洲杯足球竞彩这些方法有很高的潜力详细的分析结构和能够揭示各种结构首次在契约。直接的详细结构分析表明,有很多控制在当前处理的陶瓷。更好地控制的处理可能会导致更好的陶瓷的生产。 引用1。f·f·兰格,“粉处理科技提高可靠性”,j。欧洲杯线上买球陶瓷。Soc。,72 (1989)315 - 324。 2。张y、m .井上n田和k . Uematsu”特征的处理毛孔和他们相关性在氧化铝陶瓷的力量,”j .板牙。Res, 14 (1999) 3370 - 3374。 3所示。三Uematsu”浸显微镜的详细描述的缺陷在陶瓷粉末和绿色的身体”,粉技术,88 (1996)291 - 284。 4所示。k . Uematsu m . Miyashita m . Sekiguchi J.-Y。金:田和k .齐藤”效应的形成压力的内部结构氧化铝绿色身体检查与浸液技术”,j。陶瓷。Soc。,74 (1991)2170 - 2174。 5。k . Uematsu, m .齐藤“液体浸技术加上IR-microscopy直接观察内部结构的陶瓷粉末压块——以氧化铝为例”,j .板牙。Res, 14 (1999) 4463 - 4465。 6。y佐藤,s .田中:田和k . Uematsu“绿色陶瓷微观结构的样品形貌”,。陶瓷。Soc。公牛。81 (2002)35-38。 7所示。n筱原m . Okumiya t . Hotta k . Nakahira m . Naito和k . Uematsu”处理缺陷的形成机制及其与强度在氧化铝陶瓷粉末压实过程”,j .板牙。科学。34 (1999)4271 - 4277。 8。z加藤,佐藤t . s .田中:田和k . Uematsu“中期红外显微镜”,美国陶瓷协会通报,81 (2002)42-44。 详细联系方式 |
