基型对溶胶法合成的NIO性质的影响GydF4y2Ba

Chatchawan Sookman和Paisan KongkachuiychayGydF4y2Ba

版权广告科技;被许可人Azom.com Pty Ltd.GydF4y2Ba

这是一个AZO开放式访问奖励系统（AZO-OARS）文章在AZO-OAR的条款下分发GydF4y2Ba//www.wireless-io.com/oars.aspGydF4y2Ba提供了不受限制的使用，所以提供了原始工作的正确用途，但仅限于非商业分配和繁殖。GydF4y2Ba

Azojomo（ISSN 1833-122X）第2卷2006年5月2日GydF4y2Ba

主题涵盖GydF4y2Ba

抽象的GydF4y2Ba

关键词GydF4y2Ba

介绍GydF4y2Ba

实验GydF4y2Ba

表征GydF4y2Ba

结果和讨论GydF4y2Ba

结论GydF4y2Ba

参考GydF4y2Ba

联系方式GydF4y2Ba

抽象的GydF4y2Ba

研究了镍盐类型和碱对NiO的性能的影响。GydF4y2Ba发现使用不同的镍盐（NI（NI）GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba，NiCl.GydF4y2Ba_2GydF4y2Ba和NISO.GydF4y2Ba_4.GydF4y2Ba）和碱（NaOH和Koh）产生具有不同尺寸的NiO颗粒。欧洲杯猜球平台GydF4y2Bani中的nio粒子（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba来自NIO的最大尺寸，从NIOL下来GydF4y2Ba_2GydF4y2Ba和尼西GydF4y2Ba_4.GydF4y2Ba分别。GydF4y2Ba另外，使用NaOH产生略大的NIO粒子而不是KOH。GydF4y2Ba随着煅烧温度和镍盐浓度的增加，NIO晶体尺寸增加。GydF4y2Ba在这项工作中，使用ni（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba由于接受具有均匀尺寸分布的产品与其它相比，NaOH被发现是合成氧化镍的合适反应物。GydF4y2Ba

关键词GydF4y2Ba

氧化镍，溶胶 - 凝胶，硝酸镍，氯化镍，硫酸镍GydF4y2Ba

介绍GydF4y2Ba

氧化镍催化剂已广泛用于石油化工工业，例如烯烃气体的合成，重整甲烷的反应等。GydF4y2Ba用于合成球形氧化物颗粒的技术在设计新的陶瓷和催化材料方面是重要的。欧洲杯足球竞彩欧洲杯猜球平台GydF4y2Ba在为合成球形颗粒的许多方法中，溶胶 - 凝胶法目前是最有前途的。欧洲杯猜球平台GydF4y2Ba用于制备NIO和其他金属氧化物，KorošecGydF4y2Ba等等。GydF4y2Ba[1]GydF4y2Ba准备纳米尺寸NiO.GydF4y2Ba_XGydF4y2Ba通过氧化镍氢氧化镍碱水解的溶胶 - 凝胶法。GydF4y2Ba通过溶胶 - 凝胶途径合成的Ni膜的电致铬响应和电化学稳定性大大依赖于制备条件和所用前体。GydF4y2BaOgihara.GydF4y2Ba等GydF4y2Ba。GydF4y2Ba[2]合成单分散ZroGydF4y2Ba_2GydF4y2Ba粉末通过锆丁基氧化锆的碱性水解。GydF4y2Ba所得颗粒的形态及其尺寸分布的强烈取决于初始醇盐和水/醇盐比的浓度。欧洲杯猜球平台GydF4y2Ba李和搞乱[3]获得球形ZroGydF4y2Ba_2GydF4y2Ba通欧洲杯猜球平台过将过量的异丙醇添加到部分水解的锆盐的浓缩溶液中来颗粒;然而，所得氧化物粉末具有宽尺寸的分布。GydF4y2Ba萨兹GydF4y2Ba等GydF4y2Ba。[4]选择的溶胶 - 凝胶途径为光学应用产生玻璃，因为其低温处理适用于有机相的热稳定性。GydF4y2BaColomer和Anderson [5]设计的纳米，微米和中间多孔SiOGydF4y2Ba_2GydF4y2Ba高孔隙率和小孔尺寸的Xerogels使用溶胶 - 凝胶途径：Teos摩尔比为83，旨在获得质子交换膜燃料电池（PEMFC）的质子交换电解质。GydF4y2Ba溶胶 - 凝胶工艺提供最终产品的狭窄孔径分布。GydF4y2Ba在该方法中，胶体二氧化硅的pH不仅影响水解和缩小速率，而且影响所获得的颗粒的包装性能。欧洲杯猜球平台GydF4y2BaILER [6]显示，当溶胶酸化并干燥时，凝胶的密度高于溶胶未酸化的密度较高。GydF4y2Ba由于孔隙率与填充密度直接相关，因此如果可以控制包装过程，则可以实现具有各种孔隙率和平均孔径的膜。GydF4y2Ba高GydF4y2Ba等等。GydF4y2Ba[7]制备超细镍粉，并研究其催化脱氢活性。GydF4y2Ba他们发现在pH 9-10，获得具有高纯度的超细镍粉末。GydF4y2Ba从上述文献中，可以得出结论，使用溶胶 - 凝胶法产生催化剂有助于节省能量并提供具有均匀尺寸分布的高纯度产物。GydF4y2Ba在这项工作中，提出了通过溶胶 - 凝胶途径制备NiO催化剂的不同碱的效果。GydF4y2Ba特别注意研究从不同碱基获得的催化剂的性质。GydF4y2Ba

实验GydF4y2Ba

通过溶胶 - 凝胶法在碱性催化系统下制备NiO。GydF4y2Ba使用以下分析级试剂：Ni（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba·6H.GydF4y2Ba_2GydF4y2Bao，Niso.GydF4y2Ba_4.GydF4y2Ba·6H.GydF4y2Ba_2GydF4y2Bao，nicl.GydF4y2Ba_2GydF4y2Ba·6H.GydF4y2Ba_2GydF4y2Bao，naoh和koh。GydF4y2Ba将镍盐溶解在去离子水中，形成具有0.3,0.5和0.7米的变化浓度的溶液。GydF4y2Ba然后将2米NaOH或KOH加入溶液中，并在室温下连续搅拌直至pH接近9。GydF4y2Ba随后，滤出绿色沉淀物并用去离子水冲洗，直至pH为约7。GydF4y2Ba在80℃下干燥过夜后，通过这些反应步骤形成氢氧化镍凝胶：GydF4y2Ba

ni（第nGydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba+ 2naOH.GydF4y2Ba→GydF4y2Bani（哦）GydF4y2Ba_2GydF4y2Ba+ 2nano.GydF4y2Ba_3.GydF4y2Ba（1）GydF4y2Ba

ni（第nGydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba+ 2koh.GydF4y2Ba→GydF4y2Bani（哦）GydF4y2Ba_2GydF4y2Ba+ 2kno.GydF4y2Ba_3.GydF4y2Ba（2）GydF4y2Ba

NISO.GydF4y2Ba_4.GydF4y2Ba+ 2naOH.GydF4y2Ba→GydF4y2Bani（哦）GydF4y2Ba_2GydF4y2Ba+ naGydF4y2Ba_2GydF4y2Ba所以GydF4y2Ba_4.GydF4y2Ba（3）GydF4y2Ba

NISO.GydF4y2Ba_4.GydF4y2Ba+ 2koh.GydF4y2Ba→GydF4y2Bani（哦）GydF4y2Ba_2GydF4y2Ba+ K.GydF4y2Ba_2GydF4y2Ba所以GydF4y2Ba_4.GydF4y2Ba（4）GydF4y2Ba

NICL.GydF4y2Ba_2GydF4y2Ba+ 2naOH.GydF4y2Ba→GydF4y2Bani（哦）GydF4y2Ba_2GydF4y2Ba+ 2nacl.GydF4y2Ba（5）GydF4y2Ba

NICL.GydF4y2Ba_2GydF4y2Ba+ 2koh.GydF4y2Ba→GydF4y2Bani（哦）GydF4y2Ba_2GydF4y2Ba+ 2kcl.GydF4y2Ba（6）GydF4y2Ba

收到NI（哦）GydF4y2Ba_2GydF4y2Ba通过在350,550和750℃的变化温度下煅烧1小时，通过煅烧转换为NIOGydF4y2Ba。GydF4y2Ba

表征GydF4y2Ba

这P.R.O.D.你CT.S.O.btained were characterized by a Powder X-ray diffraction (XRD: Phillips, Analytical X-ray B.V. PW 1830/40), Scanning Electron Microscopy (SEM: JEOL, JSM 5410), and BET Surface Area Analyzer (Quantachrome Autosorb I) using BET-multipoint method.

结果和讨论GydF4y2Ba

通过使用NaOH和KOH从合成中获得的产物是灰白色的粉末。GydF4y2Ba从0.7米获得的NiO粉末的XRD图案（NOGydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba在不同温度下煅烧的NaOH在图中显示GydF4y2Ba鲁德GydF4y2Ba1（a）。GydF4y2Ba当产物在350,550和750℃下煅烧时，从三个主峰处从2θ约38,43和62.5度的三个主峰观察NiO的结晶阶段。GydF4y2Ba从主峰的高度清楚地看出，与其他750°C煅烧的产品与其他产品相比具有最大的晶体尺寸，因为在更高的温度下，晶体对生长阶段具有更多能量。GydF4y2Ba当NiCl.GydF4y2Ba_2GydF4y2Ba和尼西GydF4y2Ba_4.GydF4y2Ba被用来代替ni（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba，在750°C下煅烧的NIO粉末的XRD图案如图所示GydF4y2Ba鲁德GydF4y2Ba1（b）与NI的比较（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba。GydF4y2Ba可以得出结论，来自NI的收到的NIO（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba具有最大的水晶尺寸，然后是niclGydF4y2Ba_2GydF4y2Ba和尼西GydF4y2Ba_4.GydF4y2Ba， 分别。GydF4y2Ba这也被SEM图片确认GydF4y2Ba如图所示GydF4y2Ba鲁德GydF4y2Ba2。GydF4y2Ba

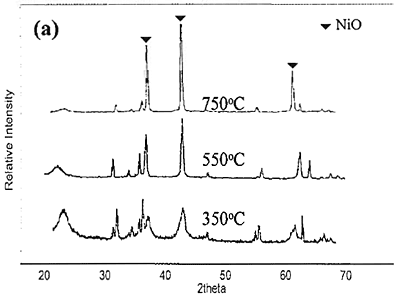

无花果GydF4y2Ba鲁德GydF4y2Ba1GydF4y2Ba。GydF4y2Ba基于0.7米的不同镍盐和NaOH获得的Ni欧洲杯猜球平台O颗粒的XRD图案。（a）使用ni（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba并在350,550和750煅烧GydF4y2Ba°GydF4y2BaC.（b）使用NiClGydF4y2Ba_2GydF4y2Ba和尼西GydF4y2Ba_4.GydF4y2Ba并在750次煅烧GydF4y2Ba°GydF4y2BaCGydF4y2Ba

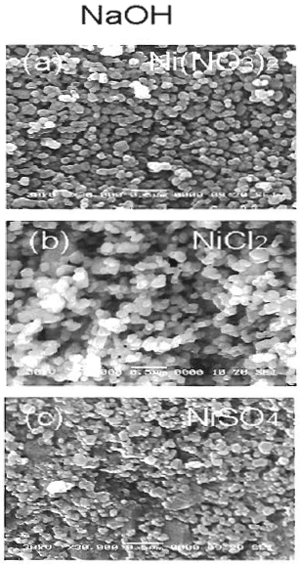

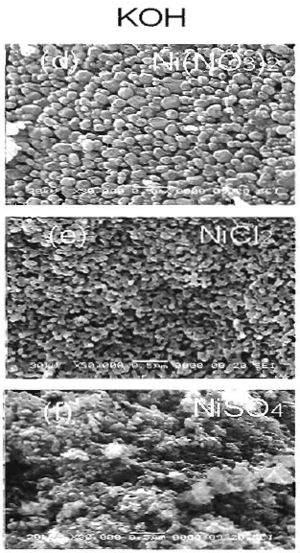

无花果GydF4y2Ba鲁德GydF4y2Ba2GydF4y2Ba。GydF4y2Ba通过水解0.7μm的Ni化合物获得的NiO粉末的SEM显微照片，并在750处煅烧GydF4y2Ba°GydF4y2BaC使用NaOH（D），（e）和（f）使用KOH的1 H（a），（b）和（c）。GydF4y2Ba

显示了基型（NaOH和KOH）对NIO粒径的影响GydF4y2Ba在图中GydF4y2Baures.GydF4y2Ba3和4。GydF4y2Ba与KOH（0.08μm）相比，使用NaOH时获欧洲杯猜球平台得略大的NiO颗粒（0.12μm）。GydF4y2Ba钠和钾位于周期表中的同一组IA，但钠分子小于钾分子。GydF4y2Ba因此，钾具有更高的反应性，形成离子并与镍前体反应形成Ni（OH）GydF4y2Ba_2GydF4y2Ba。GydF4y2Ba

无花果GydF4y2Ba鲁德GydF4y2Ba3.GydF4y2Ba。GydF4y2Ba从Ni 0.7米获得的NiO颗粒的XRD模欧洲杯猜球平台式（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba和Naoh和Koh在750次煅烧GydF4y2Ba°GydF4y2Bac持续1小时。GydF4y2Ba

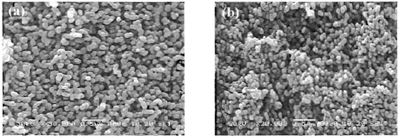

无花果GydF4y2Ba鲁德GydF4y2Ba4.GydF4y2Ba。GydF4y2BaNIO的SEM显微照片从NI 0.5米获得（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba并在750次煅烧GydF4y2Ba°GydF4y2BaC使用KOH使用NaOH（B）的1 H（a）。GydF4y2Ba

来自SEM显微照片，发现合成的NIO颗粒均匀分布并具有球形，如图所示欧洲杯猜球平台GydF4y2Ba鲁德GydF4y2Ba4.GydF4y2Ba产品的BET表面区域总结在表1中，表1显示了由Ni制备的NiO颗粒（没有欧洲杯猜球平台GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba和NiCl.GydF4y2Ba_2GydF4y2Ba在5.2 - 5.5米的相同范围内有特定的表面积GydF4y2Ba^2GydF4y2Ba/ g的比尼西高约2倍GydF4y2Ba_4.GydF4y2Ba。GydF4y2Ba此外，使用NaOH的表面积比KOH的表面积略大。GydF4y2Ba

表格1GydF4y2Ba。GydF4y2BaBET表面积在750煅烧的产品GydF4y2Ba°GydF4y2BaCGydF4y2Ba

结论GydF4y2Ba

使用不同的镍前体和碱，产生具有不同尺寸的NiO颗粒。欧洲杯猜球平台GydF4y2Bani中的nio粒子（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba来自NIO的最大尺寸，从NIOL下来GydF4y2Ba_2GydF4y2Ba和尼西GydF4y2Ba_4.GydF4y2Ba分别。GydF4y2Ba此外，使用NaOH产生的NoI粒子略大于KOH。GydF4y2Ba随着煅烧温度和镍盐浓度的增加，NIO晶体尺寸增加。GydF4y2Ba在这项工作中，使用ni（没有GydF4y2Ba_3.GydF4y2Ba）GydF4y2Ba_2GydF4y2Ba由于接受具有均匀尺寸分布的产品与其它相比，NaOH被发现是合成氧化镍的合适反应物。GydF4y2Ba

参考GydF4y2Ba

1。GydF4y2BaR.C.koro.GydF4y2BaŠec.GydF4y2Ba和GydF4y2BaP. Bukovec，GydF4y2Ba“GydF4y2Ba这GydF4y2BaR.GydF4y2BaOLEGydF4y2BaT.GydF4y2Ba赫尔曼GydF4y2Ba一种GydF4y2Banalysis in.GydF4y2BaO.GydF4y2Ba拟订意见GydF4y2BaE.GydF4y2Balectrochromic.GydF4y2BaE.GydF4y2Baffect.GydF4y2BaN.GydF4y2Baickel.GydF4y2BaO.GydF4y2Baxide.GydF4y2BaT.GydF4y2BahGydF4y2BaFGydF4y2BaILMS，GydF4y2BaP.GydF4y2Ba赔偿GydF4y2BaS.GydF4y2Baol-gel.GydF4y2BamGydF4y2BaEthod：第二部分GydF4y2Ba“GydF4y2Ba，ThermoChicaGydF4y2Ba那GydF4y2Ba410（2004）65-71。GydF4y2Ba

2。GydF4y2BaT. Ogihara，N. MazutaniGydF4y2Ba和GydF4y2BaM. Kato，GydF4y2Ba“GydF4y2Ba加工GydF4y2BamGydF4y2Baoinodispersed zroGydF4y2Ba_2GydF4y2BaP.GydF4y2Baovders.GydF4y2Ba“GydF4y2Ba那GydF4y2Ba陶瓷。int。GydF4y2Ba那GydF4y2Ba13（1987）35-40。GydF4y2Ba

3.GydF4y2BaM. Li.GydF4y2Ba和GydF4y2BaG.L.搞乱，GydF4y2Ba陶瓷粉科学III欧洲杯线上买球GydF4y2Ba，韦斯特维尔（俄亥俄州）：上午。陶瓷。SOC。GydF4y2Ba那GydF4y2Ba129（1990）。GydF4y2Ba

4.GydF4y2BaN. Sanz，P.L.Baldeck.GydF4y2Ba和GydF4y2BaA. Ibanez，GydF4y2Ba“GydF4y2Ba有机的GydF4y2BaN.GydF4y2Baanocrystals.GydF4y2BaE.GydF4y2Ba据媒体GydF4y2BaS.GydF4y2Baol-gel.GydF4y2BaGGydF4y2Ba咆哮GydF4y2BaO.GydF4y2BaPTICAL.GydF4y2Ba一种GydF4y2Ba保藏GydF4y2Ba“，GydF4y2Ba合成金属GydF4y2Ba那GydF4y2Ba115（2000）229-234。GydF4y2Ba

5。GydF4y2Ba公吨。罗米勒GydF4y2Ba和GydF4y2BaM.A. Anderson，GydF4y2Ba“GydF4y2Ba高的GydF4y2BaP.GydF4y2Baorysty.GydF4y2BaS.GydF4y2Ba伊里卡GydF4y2BaXGydF4y2BaErogels.GydF4y2BaP.GydF4y2Ba由A偿还GydF4y2BaP.GydF4y2Ba阐明GydF4y2BaS.GydF4y2Baol-gel.GydF4y2BaR.GydF4y2Baoute：GydF4y2BaP.GydF4y2Ba矿石GydF4y2BaS.GydF4y2Ba结构和GydF4y2BaP.GydF4y2Baroton.GydF4y2BaCGydF4y2Baonductivity.GydF4y2Ba“GydF4y2Ba，非结晶固体杂志GydF4y2Ba那GydF4y2Ba290（2000）93-104。GydF4y2Ba

6。GydF4y2BaP.K.iler，GydF4y2Ba二氧化硅的化学GydF4y2Ba，Wiley Inters欧洲杯线上买球cience，纽约，1979年。GydF4y2Ba

7。GydF4y2BaJ. Gao，F. Guan，Y. Zhao，W. Yang，Y. Ma，X. Lu，J. HouGydF4y2Ba和GydF4y2BaJ. Kang，GydF4y2Ba“GydF4y2Ba的准备GydF4y2Ba你GydF4y2BaLtrafine.GydF4y2BaN.GydF4y2Baickel.GydF4y2BaP.GydF4y2BaOUTDER和它GydF4y2BaCGydF4y2BaalalyticGydF4y2BaD.GydF4y2Ba过氢化GydF4y2Ba一种GydF4y2Ba克里斯GydF4y2Ba“GydF4y2Ba，材欧洲杯足球竞彩料化学和物理学GydF4y2Ba那GydF4y2Ba71（2001）215-219。GydF4y2Ba

联系方式GydF4y2Ba
