介电性能和微观结构Ba0.70Sr0.30TiO3 BaCO3-SrCO3-TiO2来源于机械激活gydF4y2Ba

销量哇粽子。艾哈迈德-阿里芬和Ahmad Fauzi穆罕默德努尔gydF4y2Ba

版权AD-TECH;被许可方AZoM.com企业有限公司gydF4y2Ba

这是一个偶氮开放获取奖励机制(AZo-OARS) AZo-OARS分布式根据条gydF4y2Ba//www.wireless-io.com/oars.aspgydF4y2Ba它允许无限制的正确使用提供了最初的工作是引用,但仅限于非商业分布和繁殖。gydF4y2Ba

AZojomo (ISSN 1833 - 122 x)卷2gydF4y2Ba2006年11月gydF4y2Ba

主题gydF4y2Ba

文摘gydF4y2Ba

关键字gydF4y2Ba

介绍gydF4y2Ba

实验的程序gydF4y2Ba

结果与讨论gydF4y2Ba

结论gydF4y2Ba

确认gydF4y2Ba

引用gydF4y2Ba

详细联系方式gydF4y2Ba

文摘gydF4y2Ba

英航gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba从开始准备材料BaCO吗欧洲杯足球竞彩gydF4y2Ba_3gydF4y2Ba,SrCOgydF4y2Ba_3gydF4y2Ba和TiOgydF4y2Ba_2gydF4y2Ba通过固态反应。起始材料最初机械激活自动迫欧洲杯足球竞彩击炮磨床。混合物被煅烧温度从750gydF4y2Ba^ogydF4y2BaC - 900gydF4y2Ba^ogydF4y2BaC 3小时浸泡时间来确定所需的最低温度,以合成单相英航gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba。单相英航的形成gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba检测到的温度850gydF4y2Ba^ogydF4y2Bac .单相粉随后被压实,然后烧结在1250gydF4y2Ba^ogydF4y2BaC, 1300gydF4y2Ba^ogydF4y2BaC和1350gydF4y2Ba^ogydF4y2BaC 3小时浸泡时间。烧结样品的介电性能和微观结构进行了研究。烧结样品的晶粒尺寸随着烧结温度的增加而增加,相当统一的谷物被观察到在样品烧结在1250gydF4y2Ba^ogydF4y2BaC而大颗粒超过10μm观察样品烧结在1300年gydF4y2Ba^ogydF4y2BaC和1350gydF4y2Ba^ogydF4y2Bac .最高的介电常数是获得样品烧结在1250年gydF4y2Ba^ogydF4y2BaC。gydF4y2Ba

关键字gydF4y2Ba

bgydF4y2BaariumgydF4y2Ba年代gydF4y2BatrontiumgydF4y2BatgydF4y2Baitanate,gydF4y2Ba年代gydF4y2Ba臭的gydF4y2Ba年代gydF4y2Ba泰特,gydF4y2Ba米gydF4y2BaechanicalgydF4y2Ba一个gydF4y2Bactivation,gydF4y2BadgydF4y2BaielectricgydF4y2BapgydF4y2Baroperties,gydF4y2Ba米gydF4y2BaicrostructuregydF4y2Ba。gydF4y2Ba

介绍gydF4y2Ba

钛酸锶钡,通常缩写为英航gydF4y2Ba_{1 - xgydF4y2Ba}老gydF4y2Ba_xgydF4y2BaTiOgydF4y2Ba_3gydF4y2Ba清晰地定义其组成,是一个具有钙钛矿结构的铁电材料(ABO血型gydF4y2Ba_3gydF4y2Ba结构)。它具有高介电常数、低损耗的因素,gydF4y2Bacompositional-dependent居里温度(Tc)[1]和证明显示良好的热以及机械稳定性[2 - 3]。从材料的角度来看,英国航空公司gydF4y2Ba_{1 - xgydF4y2Ba}老gydF4y2Ba_xgydF4y2BaTiOgydF4y2Ba_3gydF4y2Ba由混合钛钛酸钡(BaTiO吗gydF4y2Ba_3gydF4y2Ba)和钛酸锶(SrTiOgydF4y2Ba_3gydF4y2Ba)(4 - 5);换句话说,(Sr)锶原子引入到一个网站在钙钛矿BaTiOgydF4y2Ba_3gydF4y2Ba矩阵来代替(Ba)钡原子;因此,也称为Sr-doped BaTiOgydF4y2Ba_3gydF4y2Ba[6]。gydF4y2Ba

有几种方法可以合成英航gydF4y2Ba_{1 - xgydF4y2Ba}老gydF4y2Ba_xgydF4y2BaTiOgydF4y2Ba_3gydF4y2Ba粉,在一般情况下,通过合成干或湿化学合成[7]。前者,基于固态反应,产生英航是最常用的方法gydF4y2Ba_{1 - xgydF4y2Ba}老gydF4y2Ba_xgydF4y2BaTiOgydF4y2Ba_3gydF4y2Ba;而后者,包括共同沉淀等方法,溶胶-凝胶法和水热,克服了某些限制的固态反应法。这两种方法都有其优点和缺点。例如,传统的固态反应球磨需要加工温度高,但相对简单和成本效益。湿化学合成解决处理温度高的问题,但往往导致低产量和成本开始化学物质的(8 - 10)。不管他们是合成的方法,然而,这个过程必须是经济和合成粉必须具有纯度高,控制化学计量学和优良的电气性能。gydF4y2Ba

在本文中,我们研究了煅烧温度要求形成单相英航gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba粉BaCO的机械活化gydF4y2Ba_3gydF4y2Ba-SrCOgydF4y2Ba_3gydF4y2BatiogydF4y2Ba_2gydF4y2Ba起始原料。欧洲杯足球竞彩介电性能以及微观结构的发展也对烧结温度的函数。gydF4y2Ba

实验的程序gydF4y2Ba

英航gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba形成混合氧化物的路线通过固态反应进行了研究。高纯度原材料BaCO欧洲杯足球竞彩gydF4y2Ba_3gydF4y2Ba(默克公司,99 + %纯度),SrCOgydF4y2Ba_3gydF4y2Ba(默克公司99 + %纯度)和TiOgydF4y2Ba_2gydF4y2Ba(默克公司,99 + %纯度)重的化学计量比形成所需的成分。这些原料混合的机械活化过程为6欧洲杯足球竞彩0分钟自动迫击炮磨床(Retsch, RM 100),如图1所示。磨床使用压力和摩擦,包括一个旋转砂浆碗90转速/分钟的速度。杵坐落稍微偏离中心的砂浆,影响自身重量的混合物。拳击手的存在确保混合物是取消从墙内的砂浆,防止“粘结”。这种方法迫使粉确保整个输入体积混合好,每个粒子反复反馈到研磨和混合过程gydF4y2Ba。gydF4y2Ba

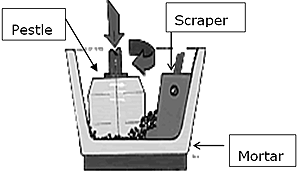

图1gydF4y2Ba。gydF4y2Ba铣削机理研钵研磨机gydF4y2Ba。gydF4y2Ba

混合物被煅烧,享年750岁gydF4y2Ba^ogydF4y2BaC, 800gydF4y2Ba^ogydF4y2BaC, 850gydF4y2Ba^ogydF4y2BaC和900gydF4y2Ba^ogydF4y2BaC 3小时。煅烧粉的水晶阶段被确定使用x射线衍射仪(XRD飞利浦PW1710 Cu-KgydF4y2BaαgydF4y2Ba辐射)。颗粒形成按大约0.8 g的煅烧粉在13毫米直径硬钢死在40 kN的负荷力。gydF4y2Ba

介电性能测量,英航gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba样品烧结在1250年gydF4y2Ba^ogydF4y2BaC, 1300gydF4y2Ba^ogydF4y2BaC和1350gydF4y2Ba^ogydF4y2BaC 3小时。加热速率被设定为10gydF4y2Ba^ogydF4y2BaC /分钟。电接触pellet-shaped样本是由应用黄金粘贴在每个样本的两副面孔和解雇800人gydF4y2Ba^ogydF4y2Bac测量介电常数和损耗因子在室温下进行了使用一个阻抗阶段获得分析仪(Sclumberger S112600)通过应用1 v RMS 1 khz。gydF4y2Ba

抛光和蚀刻gydF4y2Ba微观结构gydF4y2Ba考察了烧结样品的扫描电子显微镜,扫描电镜(剑桥立体扫描售价)。gydF4y2Ba

结果与讨论gydF4y2Ba

XRD的模式gydF4y2Ba机械活化混合物在不同温度下煅烧如图2所示;浸泡时间在每个温度保持不变在3小时。750年粉末煅烧的x射线衍射模式gydF4y2Ba^ogydF4y2BaC,峰值位于24gydF4y2Ba^ogydF4y2Ba34岁的gydF4y2Ba^ogydF4y2Ba,42岁gydF4y2Ba^ogydF4y2Ba和47gydF4y2Ba^ogydF4y2Ba与BaCOgydF4y2Ba_3gydF4y2Ba;47gydF4y2Ba^ogydF4y2Ba也属于SrCO峰值gydF4y2Ba_3gydF4y2Ba。最激烈的峰值的出现在2θ31.795gydF4y2Ba^ogydF4y2Ba是归因于英航的形成gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba阶段。因此表明,享年750岁gydF4y2Ba^ogydF4y2BaC,煅烧温度是形成单相英航不足gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba。激活的混合煅烧,享年800岁gydF4y2Ba^ogydF4y2BaC,在2θ22.100新高峰的出现gydF4y2Ba^ogydF4y2Ba和51.180gydF4y2Ba^ogydF4y2Ba提供进一步的英航的存在的证据gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba阶段。在2θ23.995小高峰gydF4y2Ba^ogydF4y2Ba是由于残余BaCO吗gydF4y2Ba_3gydF4y2Ba;峰值对应的其他原料不再检测。欧洲杯足球竞彩煅烧温度的进一步增加到850人gydF4y2Ba^ogydF4y2BaC导致单相英航的形成gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba。没有意义差异的XRD模式激活样本煅烧,享年900岁gydF4y2Ba^ogydF4y2BaC相比,850gydF4y2Ba^ogydF4y2BaC。gydF4y2Ba

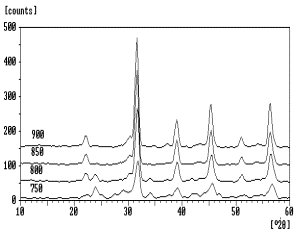

图2gydF4y2Ba。gydF4y2BaXRD BaCO模式gydF4y2Ba_3gydF4y2Ba-SrCOgydF4y2Ba_3gydF4y2BatiogydF4y2Ba_2gydF4y2Ba混合物在不同温度下煅烧gydF4y2Ba。gydF4y2Ba

单相英航的形成gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba在850gydF4y2Ba^ogydF4y2BaC是所需的温度明显低于传统的固态反应通过球磨,也就是在1050 - 1150gydF4y2Ba^ogydF4y2BaC[11 - 12],几乎比得上湿化学方法,温度700 - 800gydF4y2Ba^ogydF4y2BaC [13]。然而,处理序列采用机械活化方法类似于我们传统的固态反应法和湿化学方法相比要简单得多。英航的地层温度低gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba我们取得明显成果精制粉产生的机械活化过程。gydF4y2Ba

面临的共同问题之一在球磨粉末的“粘结”效应强烈坚持铣jar的墙壁以及磨球。这将导致某种程度的不均匀性的混合物。通过比较传统的球磨效率和自动化研钵研磨,很明显,后者设备的优势。2020欧洲杯下注官网自动化的砂浆磨床如图1所示,之间的磨粉传达到差距旋转的研钵和研杵臼和刮刀。刮板将确保整个混合粉数量是反复进行铣削过程和同质的混合。此外,“粘结”效应是避免刮板将废粉,粘在砂浆。在200年降低煅烧温度的能力gydF4y2Ba^ogydF4y2BaC被认为是能够克服颗粒粗化效应引起的高温煅烧,与此同时,它缩短煅烧过程。gydF4y2Ba

的单相英航gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba粉形成于850年gydF4y2Ba^ogydF4y2BaC是压实和烧结在1250gydF4y2Ba^ogydF4y2BaC, 1300gydF4y2Ba^ogydF4y2BaC和1350gydF4y2Ba^ogydF4y2BaC 3小时。微观结构进行了分析,结果显示在图3(一)——(c)。高度均匀的颗粒大小约3.8μm的观察到颗粒来源于机械活化烧结在1250年60分钟gydF4y2Ba^ogydF4y2BaC,如图3所示(一个)。毛孔似乎很小,位于晶界。在图3 (b),大颗粒场均5.8μm颗粒烧结在1300开发的gydF4y2Ba^ogydF4y2Bac .然而,粒度是相对较高的传播一些谷物成长比别人大。随着烧结温度的增加到1350人gydF4y2Ba^ogydF4y2BaC,小球显示形成更大的颗粒。在图3中(c),晶粒尺寸不均匀由于异常晶粒生长,获得的平均晶粒尺寸约9.8μm;和一些个人30μm谷物一样大。总的来说,颗粒的粒径来自60分钟机械活化烧结温度增加而增加。gydF4y2Ba

(一)gydF4y2Ba

(b)gydF4y2Ba

(c)gydF4y2Ba

图3gydF4y2Ba。gydF4y2Ba扫描电子显微镜照相术的英航gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba颗粒来源于机械活化烧结在60分钟:1250 (a)gydF4y2Ba^ogydF4y2Ba1300 C, (b)gydF4y2Ba^ogydF4y2BaC和(C) 1350gydF4y2Ba^ogydF4y2BaCgydF4y2Ba。gydF4y2Ba

图4显示了英航gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba介电常数和损耗因子随着烧结温度的函数。高介电常数的烧结温度达到1250gydF4y2Ba^ogydF4y2Bac .介电常数的值随着烧结温度的增加而减少,而耗散因子显示随着烧结温度的增加价值的增加。介电常数更高价值的降低烧结温度可能是由于形成的非均匀粒径以及大型谷物如图3所示。然而,英航的介电常数gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba来自机械活化过程高于样品是由传统的球磨过程。在我们先前的研究[14],我们报道英航的介电常数约为10000gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba合成了传统球磨。通过比较介电常数的值,显示了机械活化过程是一个更多高附加值过程相比,传统的球磨机。gydF4y2Ba

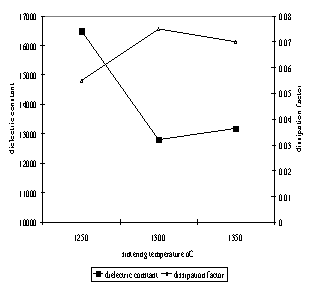

图gydF4y2Ba4所示。gydF4y2Ba英航的介电常数和损耗因子gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba随着烧结温度的函数gydF4y2Ba。gydF4y2Ba

结论gydF4y2Ba

机械活化过程被证明是一个在固态合成英航的增值过程gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba。此外,由于混合更亲密,起始原料可以生产单相英航欧洲杯足球竞彩gydF4y2Ba_{0.70gydF4y2Ba}老gydF4y2Ba_{0.30gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2Ba较低的煅烧温度。高介电常数也通过机械活化方法相比传统的球磨。gydF4y2Ba

确认gydF4y2Ba

作者感谢科学、技术和环境的金融支持。欧洲杯线上买球特别感谢垫Johar博士,拉希德先生,Shahrul先生,李•拉扎克先生和李女士方的技术支持和有益的讨论gydF4y2Ba。gydF4y2Ba

引用gydF4y2Ba

1。gydF4y2Bam . Nayak年代。gydF4y2Bay李gydF4y2Ba和gydF4y2BaT。gydF4y2Ba电气和y曾先生。gydF4y2BadgydF4y2BaielectricgydF4y2BapgydF4y2Baroperties(英航gydF4y2Ba_0.5gydF4y2Ba老gydF4y2Ba_0.5gydF4y2Ba)TiOgydF4y2Ba_3gydF4y2BatgydF4y2Ba欣gydF4y2BafgydF4y2BailmgydF4y2BapgydF4y2Ba返修的gydF4y2BahgydF4y2Baydroxide-alkoxidegydF4y2BapgydF4y2Barecursor-basedgydF4y2Ba年代gydF4y2Baol-gelgydF4y2Ba米gydF4y2Baethod”,母亲。化学。和物理gydF4y2Ba。,gydF4y2Ba77年gydF4y2Ba,gydF4y2Ba34-42gydF4y2Ba,gydF4y2Ba2002年。gydF4y2Ba

2。gydF4y2Bal . Goux m·维斯·杰维斯,a . Catherinot ChampeauxgydF4y2Ba和gydF4y2Baf . Sabary”描述gydF4y2BapgydF4y2Ba摘要城市gydF4y2BalgydF4y2Ba激光器gydF4y2BadgydF4y2Baeposited英航gydF4y2Ba_0.6gydF4y2Ba老gydF4y2Ba_0.4gydF4y2BaTiOgydF4y2Ba_3gydF4y2Ba在Pt-coatedgydF4y2Ba年代gydF4y2BailicongydF4y2Ba年代gydF4y2Baubstrates”,在欧洲杯足球竞彩半导体欧洲杯线上买球材料科学处理,5gydF4y2Ba,gydF4y2Ba189 - 194gydF4y2Ba,gydF4y2Ba2003年gydF4y2Ba。gydF4y2Ba

3所示。gydF4y2BaA·里斯。gydF4y2Ba摄影记者z, M . Cilense M。gydF4y2Ba答:ZaghetegydF4y2Ba和gydF4y2BaJ。gydF4y2Baa . Varela”Stronitum钡gydF4y2BatgydF4y2BaitanategydF4y2BapgydF4y2BaowdergydF4y2BaogydF4y2Babtained由gydF4y2BapgydF4y2BaolymericgydF4y2BapgydF4y2BarecursorgydF4y2Ba米gydF4y2Baethod”,母亲。水资源。,50gydF4y2Ba,gydF4y2Ba217 - 22gydF4y2Ba1,gydF4y2Ba2003年。gydF4y2Ba

4所示。gydF4y2BaD。gydF4y2Bah·保Z。gydF4y2Ba任w·h . Wang, L.Y.张gydF4y2Ba和gydF4y2Ba结晶x么。gydF4y2BakgydF4y2Bainetics英航的gydF4y2Ba_0.8gydF4y2Ba老gydF4y2Ba_0.2gydF4y2BaTiOgydF4y2Ba_3gydF4y2Ba年代gydF4y2Baols和gydF4y2Ba年代gydF4y2Baol-gelgydF4y2Ba年代gydF4y2Ba英航的化合条件gydF4y2Ba_0.8gydF4y2Ba老gydF4y2Ba_0.2gydF4y2BaTiOgydF4y2Ba_3gydF4y2BatgydF4y2Ba欣gydF4y2BafgydF4y2Bailm”,陶瓷。Int, 25gydF4y2Ba,gydF4y2Ba261 - 265gydF4y2Ba,gydF4y2Ba1999年。gydF4y2Ba

5。gydF4y2BaX。gydF4y2Bay魏gydF4y2Ba和gydF4y2Ba非线性x么。gydF4y2BadgydF4y2BaielectricgydF4y2BapgydF4y2Ba钛酸锶钡ropertiesgydF4y2BacgydF4y2Baeramics”,母亲。科学。Eng。B, 99gydF4y2Ba。gydF4y2Ba74 - 48gydF4y2Ba,gydF4y2Ba2003年。gydF4y2Ba

6。gydF4y2Bag .杨H。gydF4y2Ba顾,j·朱gydF4y2Ba和gydF4y2BaY。gydF4y2Ba问:王,”gydF4y2BafgydF4y2Ba进军,gydF4y2BacgydF4y2Baharacteristics(英航gydF4y2Ba_0.5gydF4y2Ba老gydF4y2Ba_0.5gydF4y2Ba)TiOgydF4y2Ba_3gydF4y2BatgydF4y2Ba欣gydF4y2BafgydF4y2BailmgydF4y2BapgydF4y2Ba返修的gydF4y2BapgydF4y2Ba摘要城市gydF4y2BalgydF4y2Ba激光器gydF4y2BadgydF4y2Baeposition”, j·克丽丝。增长,242年gydF4y2Ba,gydF4y2Ba172 - 176gydF4y2Ba,gydF4y2Ba2002年。gydF4y2Ba

7所示。gydF4y2Bas . Suasmoro s Pratapa d . Hartanto SetyokogydF4y2Ba和gydF4y2BaU。gydF4y2Bam·达尼”gydF4y2BacgydF4y2Baharacterization的gydF4y2Ba米gydF4y2Ba-异gydF4y2BatgydF4y2Baitanate英航gydF4y2Ba_{1 - xgydF4y2Ba}老gydF4y2Ba_xgydF4y2BaTiOgydF4y2Ba_3gydF4y2BapgydF4y2Ba哈泽gydF4y2BafgydF4y2Ba形成从gydF4y2BaogydF4y2BaxalategydF4y2BacgydF4y2BaoprecipitatedgydF4y2BapgydF4y2Barecursors”, j .欧元。陶瓷。Soc。,20gydF4y2Ba,gydF4y2Ba309 - 314gydF4y2Ba,gydF4y2Ba2000年gydF4y2Ba。gydF4y2Ba

8。gydF4y2Ba年代。gydF4y2Ba李,J。gydF4y2Bam·雪D。gydF4y2Bam .广域网gydF4y2Ba和gydF4y2Baj .王”的影响gydF4y2Ba米gydF4y2BaechanicalgydF4y2Ba一个gydF4y2Bactivation上gydF4y2Ba年代gydF4y2Ba国际米兰和gydF4y2BadgydF4y2BaielectricgydF4y2BapgydF4y2Baroperties的gydF4y2BaogydF4y2Baxide-derived压电陶瓷,学报“板牙。,47岁gydF4y2Ba,(gydF4y2Ba9gydF4y2Ba)gydF4y2Ba2633 - 2639gydF4y2Ba,gydF4y2Ba1999年gydF4y2Ba。gydF4y2Ba

9。gydF4y2BaQ。gydF4y2Baw·张,中川gydF4y2Ba和gydF4y2Ba机械化学的f .斋藤。gydF4y2Ba年代gydF4y2Ba化合条件的gydF4y2Ba_0.7gydF4y2Ba老gydF4y2Ba_0.3gydF4y2BaMnOgydF4y2Ba_3gydF4y2Ba通过gydF4y2BaggydF4y2Ba皮gydF4y2BacgydF4y2BaonstituentgydF4y2BaogydF4y2Baxid”, j .合金和Comp。308gydF4y2Ba,gydF4y2Ba121 - 125gydF4y2Ba,gydF4y2Ba2000年。gydF4y2Ba

10。gydF4y2Ba诉Berbenni马里尼gydF4y2Ba和gydF4y2Bag .布吕尼”的效果gydF4y2Ba米gydF4y2BaechanicalgydF4y2Ba米gydF4y2Ba上的维生gydF4y2Ba年代gydF4y2Ba臭的gydF4y2Ba年代gydF4y2Ba泰特gydF4y2BafgydF4y2Ba形成的BaTiOgydF4y2Ba_3gydF4y2Ba从BaCOgydF4y2Ba_3gydF4y2BatiogydF4y2Ba_2gydF4y2Ba(金红石)gydF4y2Ba米gydF4y2Baixtures”, Thermochim。学报。,374年gydF4y2Ba,gydF4y2Ba151 - 158gydF4y2Ba,gydF4y2Ba2001年。gydF4y2Ba

11。gydF4y2BaO。gydF4y2Bap . Thakur c·普拉卡什gydF4y2Ba和gydF4y2BaD。gydF4y2Bak . Agrawal”介质gydF4y2BabgydF4y2Baehaviour英航的gydF4y2Ba_{0.95gydF4y2Ba}老gydF4y2Ba_{0.05gydF4y2Ba}TiOgydF4y2Ba_3gydF4y2BacgydF4y2BaeramicsgydF4y2Ba年代gydF4y2Ba国际米兰的gydF4y2Ba米gydF4y2Baicrowave”,母亲。科学。Eng。,96年gydF4y2Ba,(gydF4y2Ba3gydF4y2Ba),gydF4y2Ba221 - 225gydF4y2Ba,gydF4y2Ba2002年。gydF4y2Ba

12。gydF4y2Bab苏gydF4y2Ba和gydF4y2BaT。gydF4y2Baw .按钮”gydF4y2BapgydF4y2Barocessing和gydF4y2BapgydF4y2Ba钛酸锶钡ropertiesgydF4y2BatgydF4y2Ba反应迟钝的人gydF4y2BafgydF4y2Bailm用于gydF4y2BafgydF4y2Ba频率gydF4y2Ba一个gydF4y2Ba吉尔gydF4y2Ba米gydF4y2BaicrowavegydF4y2BacgydF4y2BaircuitgydF4y2Ba一个gydF4y2Ba应用”,j .欧元。陶瓷。Soc。21岁gydF4y2Ba,gydF4y2Ba2641 - 2645gydF4y2Ba,gydF4y2Ba2001年gydF4y2Ba

13。gydF4y2BaY。gydF4y2Bab . Khollam年代。gydF4y2Ba诉Bhoraskar年代。gydF4y2Bab . Deshpande H。gydF4y2Ba美国PotdargydF4y2Ba和gydF4y2BaN。gydF4y2Bar . Pavaskar”,简单gydF4y2BacgydF4y2BahemicalgydF4y2BargydF4y2Baoute的gydF4y2Ba问gydF4y2Ba单体gydF4y2BapgydF4y2Barecipitation的gydF4y2BabgydF4y2Baarium -gydF4y2Ba年代gydF4y2BatrontiumgydF4y2BatgydF4y2BaitanylgydF4y2BaogydF4y2BaxalategydF4y2BapgydF4y2BarecursorgydF4y2BalgydF4y2Ba来讲,英航gydF4y2Ba_{1 - xgydF4y2Ba}老gydF4y2Ba_xgydF4y2BaTiOgydF4y2Ba_3gydF4y2Ba粉”,母亲。列托人。,4079,gydF4y2Ba1 - 9gydF4y2Ba,gydF4y2Ba2002年gydF4y2Ba

14。gydF4y2BaW。gydF4y2Bat .销量,A .垫Johar。gydF4y2Ba答:。gydF4y2Ba和gydF4y2Bam·n·艾哈迈德Fauzi”组织gydF4y2BadgydF4y2Ba发展和gydF4y2BadgydF4y2BaielectricgydF4y2BapgydF4y2Baroperties英航的gydF4y2Ba_{1 - xgydF4y2Ba}老gydF4y2Ba_xgydF4y2BaTiOgydF4y2Ba_3gydF4y2Ba”,4gydF4y2Ba^thgydF4y2Ba国际材料技术会议与展览(IM欧洲杯足球竞彩TCE) 2004。gydF4y2Ba

详细联系方式gydF4y2Ba

销量哇粽子。艾哈迈德-阿里芬和Ahmad Fauzi穆罕默德努尔gydF4y2Ba*gydF4y2Ba

马来西亚理科大学gydF4y2Ba

学校的材料和矿产资源欧洲杯足球竞彩gydF4y2Ba工程gydF4y2Ba

14300年Nibong Tebal、马来西亚gydF4y2Ba

*gydF4y2Ba电子邮件:gydF4y2Ba(电子邮件保护)gydF4y2Ba

这篇文章也发表在“技术进步gydF4y2Ba欧洲杯足球竞彩材料和材料加工日报》8 [2](2006)gydF4y2Ba274 - 277gydF4y2Ba”。gydF4y2Ba
