热塑性塑料机械性能 - 引言

必须清楚的是，聚合物对金属的施加载荷响应施加的载荷，直接比较有限使用的强度和刚度。例如，已经为梁，板和柱而导出的大量设计公式，从而依赖于弹性模量作为材料对应力响应的基本测量，隐式假设是材料以线性，弹性方式行为直到屈服。对于大多数金属来说，这是真的;对于聚合物，应力 - 应变曲线很少线性，没有真正的比例极限，并且该行为受到应变速率和温度的大大影响。因为聚合物的行为以似乎结合弹性固体和高度粘性行为的方式，所以它们被称为“粘弹性”。

形变

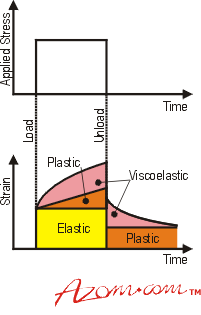

对外应激的聚合物组分的变形由三个元素组成（见图1）：

• 瞬时（可逆）弹性变形;
• 时间依赖的粘弹性变形;
• 时间依赖性不可逆的塑性变形。

这种依赖的行为意味着必须仔细定义测试方法，并且必须小心使用数据表值。（ISO 10350和ISO 11403分别是单点数据的当前国际标准。）

粘弹性Cr.EEP.

粘弹性材料在稳定的应力下蠕欧洲杯足球竞彩变，稳定菌株下放松。为了设计一个不比其预测的寿命更令人蠕动的组件，它在预计的寿命上有1％，有必要检查来自材料供应商的蠕变曲线，以确定将限制蠕变的压力水平。

抗拉强度

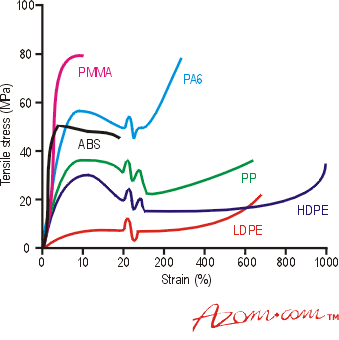

拉伸试验结果可能在初步选择材料中是有用的，但是如果在使用中的组件经历的应变率类似于测试中使用的应变速率，则仅对设计者进行任何进一步用途欧洲杯足球竞彩。多种聚合物的典型应力 - 应变曲线如图2所示。

各向异性

聚合物组分的设计者总是需要了解这些材料的各向异性性质，特别是那些用纤维加固的那些材料。欧洲杯足球竞彩由于制造过程的结果，聚合物链和任何填料或纤维的对准倾向于在流动方向上发生。虽然在该方向上的机械性能可能非常好，但是与流动方向直角的性质可能非常差，并且几乎肯定会不同。当然，这可以被视为一个优点，使得通过适当的模具设计，在需要的高应力区域中发生对准。

冲击力量

Izod和Charpy撞击值提供了材料韧性的有用指示。用于缺口和不排版标本的比较图还可以评估缺口抗冲击性。由于加载模式和部分几何形状中的变化，无法从这些数据确定实际组件行为。此外，材料可欧洲杯足球竞彩以承受下面认为必要的冲击能量的吹气，但是该能级的第二次吹动可能足以引起骨折。诸如聚碳酸酯（PC）的非晶聚合物易受这种行为的影响，而诸如聚酰胺（PAS）和聚甲醛（POMS）的半结晶材料通常在重复的冲击载荷下进行良好。欧洲杯足球竞彩聚合物的冲击强度依赖于温度。
