更新Ibtisam Abbasi 05/03/2022
主题
介绍
化学成分
机械性能
其他名称
加工和热处理
回火
退火
冷加工
焊接
锻造
形成
切削加工性能
热处理
硬化
介绍
合金钢组成广泛的钢成分超过Si的局限性,弗吉尼亚州,铬、镍、钼、锰、B和C为碳分配钢。这些钢包含元素,如铬、钴、镍等。
与碳钢相比,合金钢更适应机械和热治疗。合金钢可以接受独特的融化和脱氧过程对于特定类型的应用程序。
符合美国钢铁协会的9310合金钢是一种含有钼低合金钢、镍和铬等。以下数据表概述了符合美国钢铁协会的9310合金钢。
对比合金钢、碳钢
除了铁和碳合金钢有大量的合金材料。欧洲杯足球竞彩碳合金,另一方面,有一个高碳浓度和低分数的其他元素。有多达2.1%的碳碳合金重量;其他元素没有最低水平,通常归类为污染物。碳钢的强度大于合金钢。
化学成分
符合美国钢铁协会的9310合金钢的化学成分如下表中列出。
机械性能

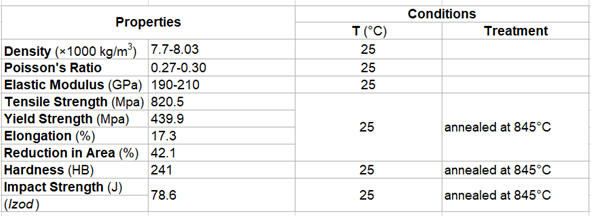

符合美国钢铁协会的9310合金钢的机械性能如下表中显示。
其他名称
等效材料,符合美国钢铁欧洲杯足球竞彩协会的9310合金钢是:
- AMS 6260克
- AMS 6265 c
- AMS 6267
回火
符合美国钢铁协会的9310合金钢通常是缓和在149°C (300°F)。
退火
符合美国钢铁协会的9310合金钢退火在857°C (1575°F),然后慢慢冷却炉。
冷加工
传统的方法用于冷加工符合美国钢铁协会的9310的合金钢,具有良好的延性和硬化的条件。
焊接
符合美国钢铁协会的9310合金钢具有良好的可焊性特征,因为它可以通过一个标准的焊接过程以及使用的焊接方法。
锻造
符合美国钢铁协会的9310合金钢锻造在1191°C (2175°F)下降到927°C (1700°F)。
形成
符合美国钢铁协会的9310合金钢可以方便地由传统的程序这钢具有良好的延性甚至在淬火回火条件。
切削加工性能
符合美国钢铁协会的9310合金钢可以通过传统的加工方法和良好的结果得到该合金钢加工时回火和退火条件。
热处理
普通热处理过程中总结如下表。
硬化
符合美国钢铁协会的9310合金钢可以通过冷加工硬化或热治疗和油淬火。
符合美国钢铁协会的9310伪后合金钢渗碳
Pseudo-carburizing,也称为等温持有没有渗碳的环境,通常用于模型的形态组织发展齿轮在渗碳。符合美国钢铁协会的9310合金钢伪渗碳后的属性如下:
免责声明:这里的观点是作者表达他们的私人能力,不一定代表AZoM.com T /有限的观点AZoNetwork这个网站的所有者和经营者。这个声明的一部分条款和条件本网站的使用。
