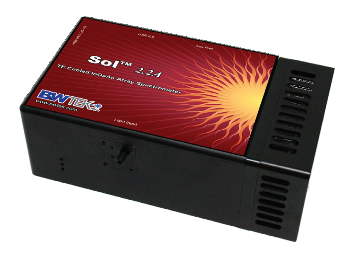

来自B＆W TEK的Sol™2.2A光谱仪是一种高性能线性InGaAs阵列光谱仪，可具有256像素，提供高通量和大型动态范围，以及通过内置3级冷却至-5°C的TE冷却至-5°C冷却器。
光谱仪内置16位数字化仪和SMA 905光纤输入，USB 2.0即插即用兼容。集成的自零功能自动减少暗电流和暗不均匀性，从而确保增强的信噪比。
软件控制使用户可以从四种不同的操作模式中选择:最大动态，最大灵敏度，高灵敏度和高动态。此外，还提供了量身定制的光谱分辨率和应用支持
应用程序
-
质量控制
-
材料标识
-
近红外光谱
-
过程监控
-
在线分析仪
特性
-
光谱范围为900至2200 nm
-
热电冷却至−15°C
-
内置自动调零(降噪)
-
分辨率至9.0 nm
-
用于特定应用要求的四种灵敏度和动态范围模式
配件
热电冷却器
采用内置热电冷却器(TEC)对阵列探测器进行冷却是一种有效的方法，不仅可以降低暗电流和噪声，而且可以提高动态范围和检测极限。
使用TEC将InGaAs阵列探测器从室温25°C降至−15°C后，暗电流降低了~32倍，暗噪声降低了~5.7倍。这使得光谱仪能够探测到较弱的光信号，并在较长的曝光时间下工作。
规范
表1。来源:黑与白Tek
| ． |
． |
| 直流电源输入 |
5伏直流@ 5安培 |
| AC适配器的输入 |
100 - 240 VAC 50/60 Hz, 1.0 A @ 120 VAC |
| 探测器类型 |
线性InGaAs数组 |
| 像素 |
每个元素256 * 1 @ 50 * 250µm |
| 摄谱仪f / # |
3．5 |
| 摄谱仪光学布局 |
交叉Czerny-Turner |
| 动态范围 |
最大动态模式：25,000：1
高动态模式:12500:1
高灵敏度模式：12,500：1
最大灵敏度模式：1,700：1 |
| 数字转换器的分辨率 |
16位或65535:1 |
| 读出速度 |
500千赫 |
| 数据传输速度 |
>每秒300个光谱通过USB 2.0 |
| 积分时间 |
250µs to >= 64秒 |
| 外部触发器 |
辅助港口 |
| 工作温度 |
0°c - 35°c |
| TE冷却 |
三级:-15°C @相对湿度= 90% |
| 重量 |
~ 3.1磅(1.4公斤) |
| 维 |
尺寸:7.5英寸× 4.3英寸× 2.7英寸(192mm × 109mm × 68mm) |
| 计算机接口 |
Usb 2.0 / 1.1 |
| 操作系统 |
Windows: 7,8,8.1(32位和64位) |
摄谱仪
图片来源:B&W Tek
入射狭缝
表2。来源:黑与白Tek
狭缝
选项 |
维 |
近似解析
1100 - 2200 nm |
| 50µm |
50µm宽x 1mm高 |
~ 9.0海里 |
| 100µm |
100μm宽x 1 mm高 |
〜18.0 nm. |
| 定制狭缝宽度可用 |
衍射光栅
表3。来源:黑与白Tek
光谱
覆盖(nm) |
光栅 |
近似解析
50µm狭缝 |
| 1100 - 2200 |
100/1600 |
9.0纳米 |
| 900 - 2200 |
85/1350 |
15.0纳米 |
| 自定义配置可用 |
软件
的BWSpec®B&W Tek提供的软件是一款光谱数据采集软件，它拥有广泛的工具，只需点击一个按钮就可以进行复杂的计算和测量。
它允许用户在多种数据格式之间进行选择，并提供扫描参数的优化，如集成时间。除了稳健的数据采集和数据处理，该软件的其他功能是光谱平滑，手动或自动基线校正，以及自动去除暗。
图片来源:B&W Tek
