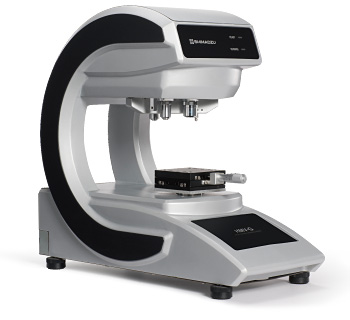

Shimadzu缩进的HMV-G系列Micro硬度测试仪，随后测量所产生的压痕的大小以确定硬度。HMV-G系列包括一系列系统，从独立模型到完全自动化版本。
独立版本通过光学显微镜具有手动级移动和压痕读数。完全自动化版本具有可编程运动，并通过分析集成的CCD摄像机捕获的图像来提供自动读数。
HMV-G型号
以下型号可在HMV-G系列:
- HMV-G20系列独立测试人员手动舞台运动和手动压痕读数
- HMV-G21系列具有手动工作台移动和自动压痕读数
- HMV-G-XY系列测试仪具有电动XY平台运动和自动压痕读数
- HMV-G-FA系列具有机动XYZ阶段运动和自动压痕读数
所有HMV-G型号都配有9种预设力，范围从98.1mN到19.6N，以及4种额外的可编程力设置。他们也有一个40倍的物镜来测量压痕大小。HMV-G20系列测试方式简单，仅需设定测试力和压痕持续时间即可进行快速测试。它具有一个用户友好的液晶触摸面板显示测试条件设置和绘制统计图表，并直接USB传输自动保存数据到USB记忆棒CSV格式。
HMV-G21系列是多功能的，并在第二次使用其集成的CCD相机提供自动和高度可重复的压痕读数。Compact Tester还具有易于使用的软件和常规检查图，以监控生产周期的硬度变化。
HMV-G-FA系列具有HMV-G21系列的所有功能，还包括自动压痕和测试模式的测量，映射样本的整个图像以便快速移动到压痕网站。它还具有标本边缘识别功能，用于根据ISO 3754和JIS G0559设置边缘或区域测试，预加载，可定制的测试模式和可编程的硬化测量深度。
主要特征
HMV-G系列的主要特点如下:
- 它支持维克斯，Knoop，Brinell和三角金字塔缩进测试。Vickers Indenter用作标准和康纳，Brinell或115°三角形金字塔压纳，可以作为一种选择。
- G形设计增加工作空间，可操作性提高，允许测试负荷均匀分散。由于G形框架的背面是打开的，因此可以测试长而窄的样品。其他选项
- 可以在同一炮塔上安装两个压头和最多四个物镜
- 低测试力选项，额外的三个力量为9.81mn，19.6mn和49.0mn
- 电动旋转炮塔旋转以在压头和镜头之间切换（包括在HMV-G-XY和HMV-G-FA系列上的标准版）
软件
测试软件适用于HMV-G21，HMV-G-FA和HMV-G-XY系列的微型硬度测试仪，利用一系列直观的操作，从设定测试条件到显示结果。复杂的功能包括映射整个样本的视图，以实现简单且容易的舞台运动，以及在样品上产生压痕模式的可视化。
简单可靠地测量未知硬度的样本
在某些型号中集成的自动镜头切换功能会使镜头切换以适应压痕的尺寸。在该凹部的对角线长度低于图像场景的1/4的情况下，仪器将自动切换到最佳的高倍率镜头以便于缩进测量。这意味着，即使是新手用户也可以轻松且始终确定未知硬度的样本。
样品形状识别功能
该系统能自动识别出样品的形状，并利用图案设置形状信息。因此，测试位置的设置可以自动化，以前需要分析员的充分注意。此外，检测、数据处理、硬度分布制图等所有操作都可以实现自动化。这样可以防止数据输入错误，从而提高工作效率。
