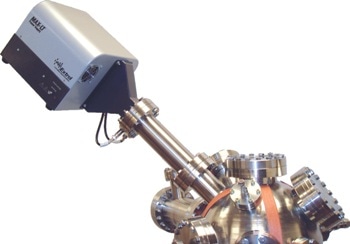

推动的MAX-LT法兰安装Quadrupol质谱仪系统提供高分辨率和高灵敏度。该系统安装在UHV兼容法兰上,并配有离子发生器,离子检测器,四极杆质量滤波器,控制器,电源和软件。
该系统利用了Extrel公司的高性能9.5 mm杆三-滤波器™四极质量滤波器,可以作为新的MS系统的基础,或集成到现有系统中以获得更大的功能。
主要特征
MAX-LT法兰安装的Quadrupol质谱仪的主要特点如下:
- 9.5 mm四极杆,前置和后置滤镜
- 所有元件在真空探头特高压兼容
- 高丰度灵敏度:1 x 106
- 高灵敏度:1.0 mA / torr
- 用于增强信噪比和多通道标量数据采集的脉冲计数模式
- 可用于光电电离实验的横梁布置的电离器
- Merlin自动化数据系统具有快速数据采集速度为12,500数据PTS / s
- 具有嵌入式宏的灵活性,用于数据采集和系统控制
- 负离子选项捕获用于脉冲计数数据采集
应用程序
主要应用MAX-LT法兰安装Quadrupol质谱仪如下所示:
- 排放监测
- 化学汽相淀积过程监控
- 动态模拟人士
- 等离子体监测
- 催化
- 散射
- 激光烧蚀研究
- 端点检测
- 残余气体分析(RGA)
- 除气的研究
- 流量管检测
- 分子束的研究
- 温度编程解吸(TPD)
- 燃烧分析
- 退火/真空抽气
程序升温解吸(TPD)
当气体从表面解吸时,它们被电离,检查,并与其解吸的温度相比。小分子,如co和h2O,通常会吸引兴趣。MAX-LT的电离器可以放置在衬底附近,甚至可以电离低浓度的解吸化合物。
该系统能够管理许多TPD源的宽温度范围,其目标温度范围在4 k和1000k之间。屏蔽离子源有助于减少腔室中的中性,在分析期间最小化观察到的背景。
在TPD应用中,MAX-LT对电离器进行“软”电离以保持分子离子破碎。该系统对得到的数据和质谱保持了高灵敏度和卓越的可信度。
二次离子质谱(SIMS)
二次离子质谱(SIMS)研究用于收集关于被分析的表面的数据,并且可以被分类为动态或静态。动态SIMS用于使用离子束和四极谱质谱(QMS)的批量分析,例如为SIMS应用配置的MAX-LT。
该系统在离子发生器上具有锥形孔,其可以放置在基板附近以聚集并在有效地将二次离子传送或电离解吸的中性化合物。可选的推动能量过滤器离子发生器允许研究人员区分腔室中的二次离子和电离中性,保证所得数据代表实验。
MAX-CS控制系统可以让研究人员对电离器进行良好的控制,进行“软”电离,以保存分子离子而不破碎。
可选的极端能量过滤电离器设置LT-SIMS从其他。
能量过滤电离器降低了质谱仪的实验噪声和背景。它处理许多噪声源,如高能离子(1 keV - 100 keV),这些噪声源不能轻易地被QMS分析,而且必须被阻止进入分析仪。
能量过滤器的中心停止阻止中性点进入分析仪通过阻碍视线。锥孔允许近距离放置到目标表面,这使得对溅射的离子羽流有更好的敏感性。轴向能量滤波器在半最大分辨率下进行<0.6 eV全宽度的精细能量扫描。
软件
每一个MAX-LT都配有Merlin自动化数据系统™软件作为标准。Merlin Automation是商业上可用的最强大和最灵活的研究软件之一,允许用户完全控制他们的系统。
用户可以收集,检查和进行所有数据的图书馆搜索。Merlin Automation提供研究人员,可以观察完整的工作流程。从分析物监测在色谱图窗口中,质心谱或实时轮廓,在大规模地图窗口中的频谱比较,它为研究人员提供了最大的应用灵活性。
当研究人员寻找能够执行定量测量、数据趋势和安全跟踪的软件包时,他们会选择使用Extrel的Questor5™软件。它是Extrel真正的定量软件平台,在自动化和分析设计方面提供不受限制的灵活性,所有这些都与用户友好的界面打包。
Questor5与Extrel MAX探头产品的性能和稳定性相结合,可以轻松地获得趋势量化数据,每个组件的量化和报告在400毫秒内完成。一些实验室关注安全问题,如用户跟踪由于未识别的操作员故障而导致的停机或验证。
要了解信息是否已突发,数据记录器是一个理想选择,因为它将报告每个用户和每个事件,提供全部可追溯性。该系统还包括21 CFR 11合规性,用于制药部门。
MAX-LT规范和功能
MAX-LT的主要规格和特点如下:
质量范围: |
2至1,000 amu;1到500 AMU |
灵敏度: |
1 ma / torr |
最大操作压力: |
这个托 |
丰度灵敏度: |
1 x 106 |
离子发生器设计: |
电子电离 |
质量过滤器类型: |
9.5毫米QuadRupole,具有预先和过滤器 |
探测器: |
法拉第唯一或双法拉第/乘数 |
最小可检测分压: |
1 x 10-15托尔 |
最大环境温度: |
40°C. |
退火温度: |
150°C |
离子发生器类型: |
固体屏蔽轴向电离器,可选锥孔 |
探针材料:欧洲杯足球竞彩 |
SS304,氧化铝,铱,钨,镍,铜,卡普顿 |
丝: |
梭子涂层铱或钨 可转换双丝特色可用 |
电子发射: |
0.01 - 7毫安 |
系统重量: |
探针重量:19磅控制电子重量:30磅 |
法兰尺寸: |
4.5英寸,62 CF |
