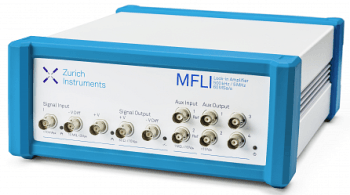

MFLI放大器苏黎世的仪器是一款数字锁相放大器，为中低频率范围内的测量设定了新的基准。MFLI有两个版本，涵盖DC到500khz到DC到5mhz的频率范围。有可能升级放大器从500千赫到5兆赫。
MFLI集成了高性能的LabOne®工具集与精心设计的模拟和数字前端结合快速数字处理的优势，这是由板上FPGA提供的。嵌入式web和数据服务器可以简单地连接到任何运行web浏览器的设备。
关键特性
MFLI放大器的主要特点如下:
- 即插即用与嵌入式LabOne®web服务器
- DC - 500 kHz/5 MHz, 60 MSa/s, 16位
- 电池运行采用交流线路和直流电源
- LabOne工具集包括清扫器，范围，频谱分析仪等。
- 电流和差分电压输入
- USB 2.0和1gbe高速连接
- 可升级的领域与选项
应用程序
MFLI放大器的主要应用如下:
- 欧洲杯足球竞彩材料研究
- Nano,量子电子学
- 扫描隧道显微镜
- 四端传感
- 地震测量
- 光学斩波器应用程序
- 脉冲激光的应用，如高功率激光
- 低温物理
MFLI功能图
前面板接口
前面板MFLI有一个差分电压输入，一个电流信号输入，两个辅助输入，一个可作为参考输入的差分信号输出和四个辅助输出。
信号输入和输出可以在差分和单端模式下操作，用于需要额外抗噪声干扰的实验。信号接地可以归因于信号输入的BNC屏蔽或仪器接地。
电压和电流测量
基础仪器支持电流和电压测量，但同时测量电压和电流需要MF-MD多解调器选项。模拟前端具有AC/DC耦合选择以及可变输入阻抗，高频模拟到数字采样提供了一个大的过采样因子，保证了优越的锁定性能和Scope的高信号保真度。
输出通道
每个解调器的X、Y、R、Θ的锁相测量结果可以通过以下方式使用:
- 通过一个GbE或usb2.0传输到主机PC上，并在LabOne上显示®用户界面，它可以分析几个LabOne工具之一，或简单地存储本地使用几次鼠标点击。
- 模拟输出到前面板上的四个辅助输出中的任何一个。可以为所有信号设置单独的偏移量和缩放，612 kSa/s采样率保证所有解调信号元素都可靠地存在于物理连接器上。信号带宽对所有信号是相同的，可以高达200 kHz。
- 结果存储在本地的USB大容量存储设备中，该设备插入到两个USB连接器中的一个。
后面板接口
后面板提供额外的BNC连接器，包括两个触发器输入，两个触发器输出，一个输入和一个输出用于10mhz时钟同步。而且，SCSI连接器提供对每个DIO通道的访问。该装置可以在标准的90 - 240v市电或外部12v直流电源的帮助下运行，例如，外部电池组的接地回路。
