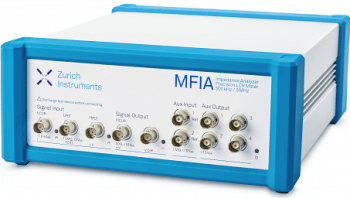

MFIA是由苏黎世的仪器是一个精密LCR表和数字阻抗分析仪，设置阻抗测量在频率范围从直流到5 MHz的新标准。该仪器提供0.05%的标准精度，测量范围包括1 mΩ和10 GΩ。
该仪器温度漂移小，测量重复性高。在劳工的帮助下®用户界面，MFIA为LCR测量和阻抗提供了几个期待已久的改进，无需安装任何软件。
关键特性
MFIA阻抗分析仪的主要特点如下:
- LabOne扫频器用于测量偏置电压、频率，并测试信号幅值响应
- 高重复性和25秒启动时间
- LabVIEW的LabOne api®， C, Python, MATLAB®
- 提供0.05%的基本精度，速率为每数据点20毫秒
- 完整的MFLI锁定放大器功能:有源测量与时间常数范围在336 ns和83 s之间
- 信心指标和薪酬顾问的准确测量
应用程序
主要应用MFIA阻抗分析仪如下:
- 电子工程:太阳能电池，半导体晶圆结构，LCD和LED测试
- 材料研究:复合材料/陶瓷，量子输运，纳米结构表征
- 生命科学:欧洲杯线上买球单细胞阻抗谱(多频)，组织阻抗分析
- 电化学:燃料电池，电池，腐蚀
- 其他:食品研究，扫描电容显微镜，MEMS传感器
硬件功能
前面板接口- MFLI的前面板具有一个差分电压输入，一个电流信号输入，两个辅助输入可以用作参考输入，一个差分信号输出和四个辅助输出。信号输入和输出可以以差分和单端模式操作进行实验，这需要额外的噪声干扰免疫力。信号接地可以由信号输入的BNC屏蔽或仪器接地引用。
后面板界面—后面板提供额外的BNC连接器，包括2个触发输入和2个触发输出，1个输入和1个输出，用于10mhz时钟同步。此外，SCSI连接器提供对所有DIO通道的访问。该装置可以在外部12v直流电源或标准90 - 240v市电的帮助下操作，例如，从外部电池组断开接地回路。
重复性高，迅速启动-仪器温度的变化会极大地限制测量的重复性和启动速度。的MFIA在这两方面都表现得很好。初始测量可以在给仪器通电25秒后开始。
测试夹具和附加接口- 可以使用MFitf测试夹具获得最佳测量结果。载体和测试夹具均设计用于引入最小的阻尼和寄生菌。但是，该仪器可以与市场上当前可用的其他测试夹具和阻抗设置完全兼容。辅助输入和输出为模拟反馈或DUT提供并接收额外的控制信号到其他仪器。触发端口和DIO连接器使能测量技术可与设置的其他部分相同的测量技术。
电压和电流测量-两种测量都得到了MFIA的支持。模拟前端具有AC/DC耦合选择，以及可变输入阻抗和高频模拟到数字采样，提供了一个巨大的过采样因子，保证了高信号保真度和Scope的优秀锁定性能。
