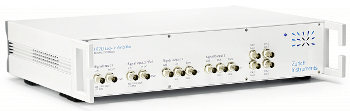

HF2LI(高频,两个输入)来自苏黎世仪器是一种数字锁定放大器,跨越从DC到50 MHz的频率。该仪器有两个物理输入通道,使其可以在几个测量设置中替换两个设备。

128位数字信号处理提供高精度,提高动态储备和噪声性能。通过这些卓越的功能,HF2LI将锁定放大到新级别,并促进早期链接到模拟仪器的频率范围内的新应用。

计算机通过高速USB接口连接,可在高速度下实现数据采集。HF2LI具有全功能的图形用户界面,并选择编程接口,可显着提高仪器的可用性。

主要特征

HF2LI放大器的主要特点如下:

  • 在210 MSA / S,DC - 50 MHz工作
  • 由两个独立的锁定单元和两个信号发生器组成
  • 包括每个锁定单元的一个基本和两个谐波
  • 两个辅助输入,四个辅助输出
  • USB 2.0高速,480 Mbit / s
  • labone.®工具集:SWEEPER,范围,频谱分析仪等。

应用程序

应用程序的应用HF2LI放大器如下面所述:

  • 激光光谱学
  • 扫描探针显微镜(SPM),原子力显微镜(AFM)
  • 传感器和执行器,MEMS,例如陀螺仪和加速度计
  • 工业加工
  • 无损检测(NDT)
  • 非线性成像(SRS,CARS,Traihertz等)
  • 放射学,MED-TECH和超声波
  • 天文学

HF2LI功能图

HF2LI将新的模拟前端电路与信号采样和高性能数字信号处理器相结合。

高精度输入

HF2LI的两个输入路径被优化以非常低的噪声操作。210 MSA / S的采样率是模拟带宽的四倍,以保证完全捕获信号并避免锯齿。

信号输出

HF2LI在DC和50MHz之间产生两个高六个正弦曲线的线性组合。当启用HF2LI-MF多频选项时,可以为所有组件设置频率,幅度和相移。

hf2li.提供六个双相解调器。每个解调器可以配置其各个过滤器属性,其包括从第一至第八的过滤器顺序,并且在1μs和500秒之间的时间常数(对应于从80μHz到200kHz的信号带宽)。

过滤器用于高级128位数字架构。HF2LLI对常见模拟仪器的好处是零漂移,正交,更高的动态储备和精确的相移。

集成工具集

具有2048个样本的内存的集成示波器提供了输入信号的直接信号-VS - 时间和光谱视图。用户随时获取传入和产生的信号的概述,以便快速查找确切的设置。频率响应分析器提供精确的信号VS频率图。

FFT频谱分析仪提供由锁定放大器解调的信号的高分辨率光谱视图。

HF2LI锁定放大器
