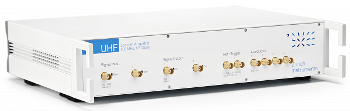

UHFLI从苏黎世的仪器是一种数字锁相放大器，覆盖DC和600 MHz之间的频率范围。除了在所有商用锁相放大器中最高的工作频率外UHFLI为解调提供30纳秒的最低时间常数，这导致解调带宽大于5 MHz。
模拟前端提供了4 nV/√Hz的优良噪声性能，这有助于在一些应用中保持高信噪比，同时加速测量。结合最先进的仪器控制软件LabOne®， UHFLI是苏黎世仪器的旗舰产品，也象征着当今科学仪器的复杂性。
关键特性
UHFLI放大器的主要特点如下:
- 双高性能信号发生器
- 5兆赫频谱分析仪
- 每个锁定单元有四个独立的谐波
- 两个独立的锁定单元
- 带有65k样本的高分辨率12位示波器
- LabOne工具集(Linux和Windows)
- 工作频率为600兆赫
- 频率响应分析仪
应用程序
UHFLI放大器的主要应用如下:
- 纳米和量子物理:单电子晶体管，噪声测量，MRFM，石墨烯，量子计算
- 传感器和执行器:NEMS, MEMS，如加速度计，陀螺仪等。
- 扫描探针显微镜:扫描近场光学显微镜(SNOM)、高速AFM
- 医学技术:电阻抗谱，流式细胞仪
- 工业生产:RFID传输解调器，无损检测，芯片测试，故障分析
- 共聚焦显微镜，激光光谱学:超高速扫描，太赫兹光谱学
- 工程研发:FFT频谱分析仪，矢量网络分析仪(VNA)，振荡器测试，FRA
UHFLI功能图
两个信号输入和两个信号输出有效地在一个仪器中提供两个锁定放大器。每个锁相放大器单元由四个双相解调器组成，同时提供X, Y, R和Θ。
高精度信号输入
的UHFLI的两个信号输入提供优越的噪音规格和工作在单端模式。输入耦合可选择从高阻抗到50Ω，适合高速和低频应用。UHFLI提供了两个额外的输入和两个额外的双向连接器，用于精确触发和外部事件的外部参考模式。它还支持双自动和双内部参考模式。
信号发生器
UHFLI产生两个低失真正弦输出适合驱动大多数调制设备或被测设备。UHF-MF多频率选项提供了6个辅助振荡器，可以生产多达8个正弦波的线性组合。前面板上的额外连接器提供相位，解调幅度，或正交信号，方波参考，或外部硬件的触发信号。
解调器花和过滤器
UHFLI配有8个双相解调器，设计用于每个信号单元的4个谐波频率的并发测量。每个解调器都具有单独可配置的滤波器参数。解调后的测得的相位和幅值数据实时传输到上位机。
触发器
触发器和参考网络提供优越的性能操作:参考输入和输出工作在600 MHz的带宽，触发器输入和输出的反应时间下降到100纳秒。的UHFLI是主要的锁定放大器，具有特殊的软硬件触发功能。
硬件触发器支持对物理条件的快速反应，而软件触发器提供了描述复杂触发器标准的基础架构。触发器被用来在特定的时间点输出解调样本，或者协调UHFLI内部各个功能域之间的动作。
运算器
该算术单元便于对大量测量数据进行快速计算。该处理器对辅助输出上的所有数据进行乘法、除法、加法和减法运算。应用包括通过参考的标准化，平衡检测，或双频共振跟踪。
UHFLI锁定放大器
