小量的3567个引伸用于测量拼接，钢筋耦合器和套筒组件的伸长率。它还用于循环，张力，滑动和差动伸长率测试。
该模型可以引伸组成联接套筒，钢筋和钢筋耦合器和接头的钢筋接合组件张力测试过程中被用于ASTM A1034测试，以测量伸长和应变。引伸措施应变通过产率和可用于循环，张力，滑爽，并且差动伸长测试。
伸展计可以通过故障留下，包括悬浮点的悬浮点。当扩展仪在12.5毫米（0.5英寸）达到全延伸时，通常会改造从钢筋拼接组件中自动释放，通常在样品产量之后。
引伸通过系绳它从试样释放之后暂停。上臂集成了防止超程引伸机械停止。
模型3567是使用耦合器上方和下方的附件套环自支撑并安装到钢筋。套环简单地夹紧，而不需要任何钢筋表面制备。衣领可以使用所有常见的钢筋拼接/耦合尺寸，包括6 - 60 mm（＃2 - ＃18J）直径钢筋。
伸展计的规格长度可以用标准型号调整到95-675 mm（3.74“ - 26.6”）的任何值，并且可选最多975毫米（38.4英寸）。
这个单元由被平均以测量轴向伸长的两个同时，独立的测量。使用三个独立的测量以增强检验精确度的结构是可选的。
当3567型伸长计也可用于未接合钢筋的拉力测试。它结合了效率和耐久性的特点，主要用于实验室测试未接合的钢筋，这些特点是专门为该应用而设计的。
这些突出器是应变的装置，这使得它们与设计用于应变换能器的任何电子设备兼容。它们通常连接到测试机器控制器。该公司将配备带有兼容连接器的伸展计，该连接器可直接插入控制器。
对于没有所需电子器件的系统，epsilon可以提供一系列用于信号调节和连接到图表记录器，数据采集系统或其他设备的解决方案。2020欧洲杯下注官网
小量引伸可与几乎所有品牌的测试设备兼容，并且可以与合适的连接器连接到插头中直接提供，或用一个单独的放大器和调节器提供。2020欧洲杯下注官网
这些和所有小量的引伸的工作被证实适用标准，如ISO 9513或ASTM E83采用的内部校准系统。这些系统校准，小量的激光干涉仪系统。
Epsilon在材料测试领域有20多年的服务历史，当用户的关键应用需要时，我们将支持他们的产品。欧洲杯足球竞彩
特色
的主要特点模型3567个引伸如下：
- 经过特殊设计，在试件失效时仍保持开启状态，当达到引伸计的满量程时，引伸计自动从钢筋接头组件中释放
- 替代自制夹子计和LVDT的一个可靠的，可重复的解决方案
- 单个系统可用于所有常见的钢筋和拼接/耦合尺寸，包括6 - 60 mm（＃2 - ＃18J）直径钢筋
- 耐用的系统包括以下功能：
- 系绳暂停自动释放后的引伸，并提供防坠落
- 引伸的上臂有积分停止以防止其超行程
- 平均准确和可重复测量的两次或三次测量
- 超过引伸计准确度ASTM A1034的要求，并且符合ISO 9513 0.5级和ASTM B-1级的精度要求
- 全桥，350欧姆应变的兼容性设计，几乎所有的测试系统
- 延长杆使得规格长度高达975毫米（38.4英寸）
- 可更换组件，便于修复
- 提供衬垫箱高品质的泡沫
规格
型号3567突出器的关键规格如下：
- 刺激：5至10 VDC建议，12 VDC或VAC最大
- 温度范围：标准（-st）为-40°C至+ 100°C（-40°F至210°F）
- 输出：2至4 mV / V的
- 电缆：积分，超柔性电缆，2.5米（8英尺）标准
- 线性度：的满刻度量程≤0.15％
- 标本尺寸：钢筋直径8 - 40 mm（＃3 - ＃11）标准，6 - 60 mm（＃2 - ＃18J）可选;耦合器直径高达102毫米（4.0英寸）
- 计长：95 - 675 mm（3.74“ - 26.6”）标准，可选最多975毫米（38.4“）可选
选择
以下是3567型扩展器的选项：
- 规格长度适配器可用于规格长度超过675毫米（26.6“），以将最大规格长度延长至975 mm（38.4英寸）
- 6 - 14 mm（＃2 - ＃4）和32 - 60 mm（＃10 - ＃18J）直径钢筋的套环是可选的;8 - 40 mm（＃3 - ＃11）直径钢筋的套环包括标准
- 对单个连接器的平均输出，或对每个测量的单独输出和连接器的平均输出，以实现随后的平均
- 平均两三个单独的测量
- 分流校准
- 连接器接口，几乎所有品牌的测试设备2020欧洲杯下注官网

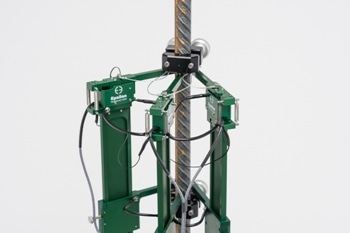

3567钢筋耦合器和钢筋拼接伸长率，用于测量钢筋耦合器，拼接和套筒组件的伸长率
Rebar_coupler_extensometer-Model_3567-close_up-coupling_not_shown
Extensometer_for_rebar_coupler_and_splice_elongation_measurement-Model_3567-coupling_not_shown铜
Rebar_coupler_extensometer_for_long_couplings_and_splices-Model_3567-long_gauge_length-coupling_not_shown.jpg-cu
Rebar_coupler_extensometer-Model_3567-back_view-close_up-coupling_not_shown
