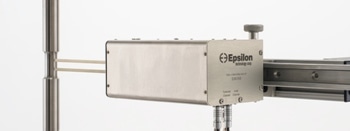

Epsilon的7650型引伸计同时测量高温下在扭转/轴向试验机中测试的试样的扭转和轴向应变。该模型可用于材料测试炉或感应加热高达1600°C(290欧洲杯足球竞彩0°F)。可用于双轴应变控制疲劳。滑动安装系统可以在几秒钟内安装到热样品。
Epsilon引伸计兼容几乎每一个品牌的测试设备，并可以提供正确的连接器，以便它可以直接插入。2020欧洲杯下注官网
这些操作和所有epsilon的突出器，验证了使用内部校准系统的ISO 9513或ASTM E83等适用标准。这些系统用epsilon的激光干涉仪系统校准。
Epsilon在材料测试领域有20多年的服务历史，当用户的关键应用需要它时，它将站在他们的产品背后。欧洲杯足球竞彩
7650型引伸计主要用于在双轴试验机中测试的圆形试样，该试验机能够同时承受轴向和扭转载荷。所有的模型都能够在两个轴上进行双向位移，并且可以在频率高达10hz的完全反向载荷和应变条件下用于应变控制疲劳试验。
7650伸展计型号刚性地安装在负载框架上，并包含滑块安装，将扩展仪移动到与样品接触。在伸展计安装在测试样品上之前，规格长度自动设置，这使得在实现热平衡后能够热安装。
这些突出器专门设计成减少轴之间的串扰并提供高分辨率，高精度测量。它们包括用于低操作力的电容传感器。它还包括具有多点线性化和可编程滤波的电子设备，以提高性能和准确性。整体设计减少，在许多情况下，几乎消除了普通实验室环境振动的任何影响。
的7650型伸长计是水冷的，并配备了高纯度氧化铝棒与圆锥形棒尖端样品接触时，测试到1200°C(2200°F)。碳化硅棒用于1600°C(2900°F)高温选项。
这些引伸计通常是为特定的测试需要量身定制的。Epsilon可以联系一个特定的配置，以匹配用户的设备。2020欧洲杯下注官网
如图所示，ε轴向/扭转率设计成直接测量剪切菌株γγ。这种设计允许正确确定剪切应变，而无需知道所测试的样本的半径，R1．剪切应变与扭转角(扭转试验中经常参考的参数)φ的关系如下:
对于直接测量φ而不是γ的引伸计，必须对每一个不同的试件直径和轴向应变进行修正，以正确地确定剪切应变。
以下两个实施例说明了扭曲角度与样本直径相对于恒定的剪切菌株的变化的变化：
特性
的主要特点7650型伸长计如下面所述：
- 具有精细调整功能的自动设置规格长度
- 热安装和可伸缩
- 标准单位满足ASTM B-1级精度要求(轴向)。包括测试证书。可根据要求提供ISO 9513 0,5级测试证书
- 提供可追溯至NPL的完全校准的校准;电压输出可由用户指定(一般为0 - 10v)
- 所有模型都可以在拉伸和压缩中测量，并可用于测试频率高达10赫兹的循环测试
- 卓越的环境振动排斥;初级振动模式> 100 Hz典型
- 包括高速模拟和数字输出
- 包括电源和数字控制器。高电平直流电压输出，低噪声。易于接口的数据采集板，测试控制器，和图表记录仪
- 多个引伸计校准文件可以加载使用一个控制器
- 内置校准参考和自动零功能
- 基于Web的用户界面，用于设置和数据采集
- 从2 Hz到3 kHz的可选模拟和数字过滤器选项
规范
关键技术指标7650型伸长计如下面所述：
- 循环测试:根据测试系统和测试振幅，最高可达10hz
- 线性度：11点数字线性化，≤0.1％FS典型的线性度（轴向和扭转）
- 磁滞:≤0.1% FS典型
- 过滤器:可选100 Hz模拟和2 Hz - 3 kHz数字过滤器
- 模拟输出:用户指定，±10 VDC典型，±10.8 VDC轨道
- 数字输出:24位高速以太网输出，内置web界面
- 解决方法:<75ppm（0.0075％FS）RMS @ 4 kHz，<6ppm（0.0006％FS）@ 100Hz在规格长度
- 传感器电缆:2米(6.5英尺)室温电缆
- 输出电缆:灵活的2.4米（8英尺）模拟输出电缆
- 力量：包括用户所在国家的电力供应
- 操作力:< 30克典型
- 标本尺寸范围：适合最圆的试样直径
- 相声:≤0.2％FS典型的±1°剪切，直径为25毫米，标本和12.5毫米计长度
- 环境:建议在真空，干燥空气或惰性/非腐蚀性气体中进行测试
- 测试框架布局:在试件上方或下方设置有扭转驱动器的试验框架
- 接触力：< 560克典型
选项
属性中可用的选项如下7650型伸长计：
- 耐高温选项(-HT后缀)用于1600°C
- 荷载架安装支架
- 用于真空室的舱壁适配器
- 模型2050恒温水重新循环浴缸
- 连接器接口到几乎任何品牌的测试设备2020欧洲杯下注官网
在高达（1200°C或1600°C）的温度下测量轴向和扭转菌株，具有7650高温轴向/扭转突出器
