3550轴向/扭转引伸计埃斯利昂用于同时测量轴向和扭转挠度的样品在轴向/扭转机器中测试。
该公司提供36个伸展量表型号，提供成千上万的变化。公司帮助客户的重点导致了模型的开发，以涵盖几乎任何测试方法。
这些和所有epsilon的扩展仪的操作都被验证到适用的标准，如ISO 9513或ASTM E83，使用内部校准系统。这些系统用epsilon的激光干涉仪系统校准。
该公司拥有20多年的物料测试社区服务历史，当用户的关键申请需要它时，将在其产品后面站在他们的产品。欧洲杯足球竞彩
3550型扩展仪通常用于在能够并发扭转和轴向载荷的双轴试验机中测试的圆形样本上。伸展计通常用于特定应用程序。所有单元都能够进行双向位移，因此可以在完全反转的负载条件下用于循环测试。
标准大小的模型是在样品上自支撑的，并在9.5至25.4毫米（0.375至1.000“）的标本上工作。扩展计附带的锥形点触点由碳化钨组成。它们独特的设计直接测量表面剪切应变角度，这允许在宽范围的样品直径上操作而不改变校准。
所有型号专门设计用于减少轴之间的串扰并提供高精度测量。它们具有双重弯曲设计，其是其他epsilon突出器的共同点。
提供覆盖温度范围为-265°C至200°C的选项（标准温度范围为-40°C至100°C）。可以使用标准和英寸版本。提供广泛的规格长度和测量范围。由于传感器经常用于专门测试，因此公司可以满足客户的特定测试需求。
的3550型伸长计是应变的设备，使它们与所有专为应变换能器设计的电子设备兼容。它们最常连接到测试机器控制器。用于伸展计的信号调节电子器件通常包括在测试机器控制器中，或者通常包括在内。
在这种情况下，伸展计配有正确的连接器和接线，以直接插入电子设备。如果系统缺少所需的电子设备，epsilon可以提供许多解决方案，从而使伸展计输出连接到图表记录器，数据采集板或其他设备。2020欧洲杯下注官网
用Epsilon轴向/扭转引伸计直接测量剪切应变，γ，如图所示。这种设计允许正确地确定剪切应变，而不需要知道被测试的试件的半径，R1．剪切应变与扭曲角度有关（扭转测试中的常用参数），φ，φ，通过以下关系：
对于直接测量φ而不是γ的引伸计，必须对每一个不同的试件直径和轴向应变进行修正，以正确地确定剪切应变。
以下两个例子说明了相对于恒定的剪切应变，扭转角随试样直径变化的变化:
特征
的主要特点3550轴向/扭转突出器如下:
- 全桥，350欧姆应变的设计设计，用于与几乎任何测试系统的兼容性
- 自我支持样本
- 标准单位满足ASTM等级B-1的准确性要求。包含测试证书。ISO 9513类0,5可根据要求提供测试证书。所有标准单元的线性读数为0.20％或更好的扭转。
- 坚固耐用，双挠曲设计的强度和更好的性能-比单一挠曲设计更强
- 循环测试可以在高达2hz的频率下进行

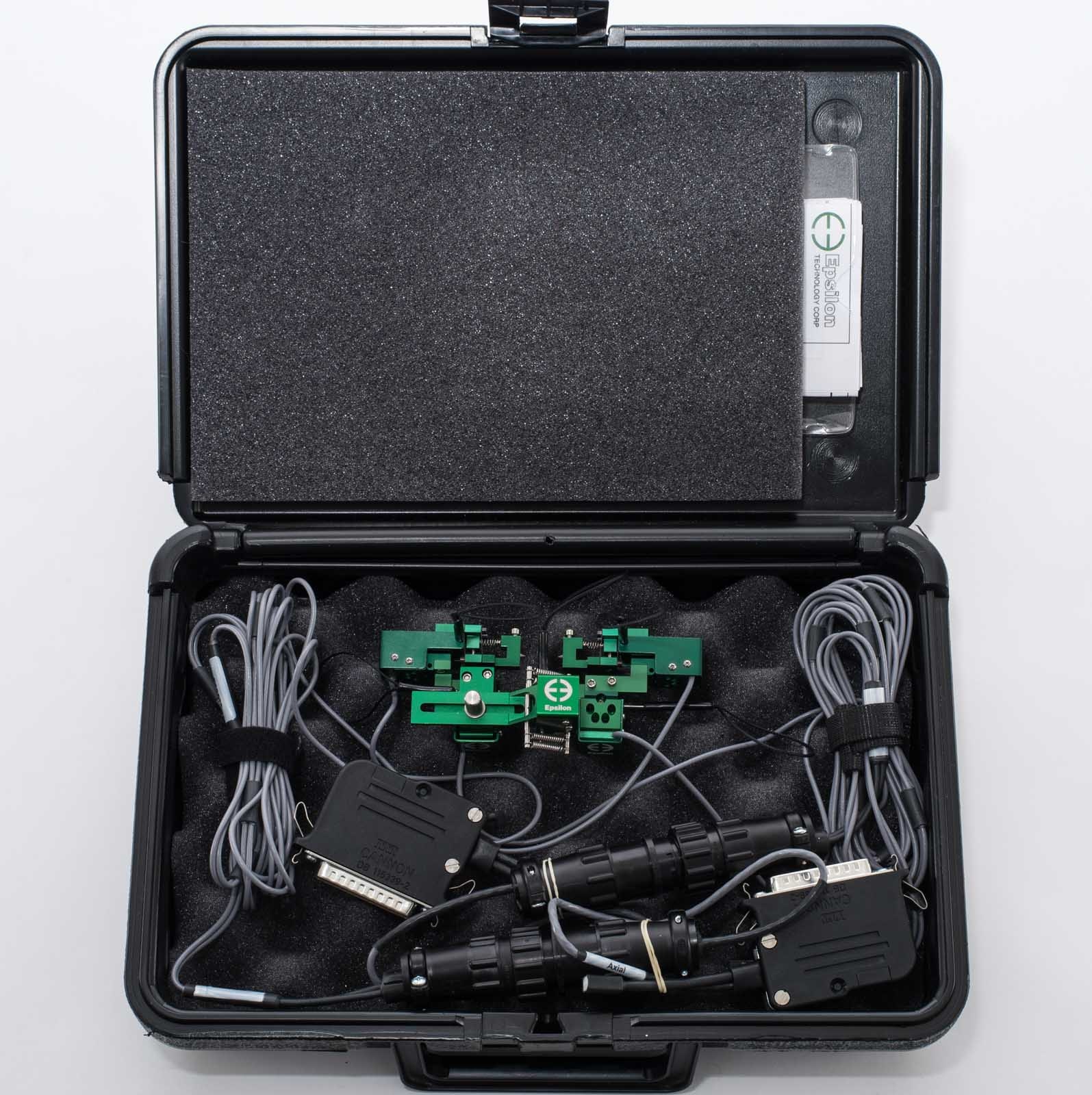

- 高质量的泡沫衬里的情况提供
规范
主要规格有3550轴向/扭转突出器如下:
- 励磁：推荐5到10 VDC，12 VDC或VAC最大。
- 经营力量：< 30 g典型
- 输出:2 ~ 4 mV/V，标称，根据型号而定
- 温度范围:标准(-ST)是-40°C到+100°C(-40°F到210°F)
- 线性:≤0.15％的满量程测量范围，具体取决于型号
- 电缆:整体，超柔性电缆，2.5米(8英尺)标准
- 相声:不到0.5%
选项
以下是提供的选项3550轴向/扭转突出器如下:
- 连接器连接到几乎任何品牌测试设备2020欧洲杯下注官网
- 分流校准
- 型号3590AT轴向/扭转校准器

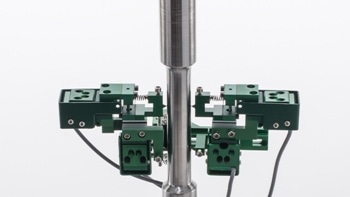

用3550轴向/扭转突出器测量轴向和扭转偏转
