高精度，快速采样白金数字面板仪表系列温度和过程仪表

需要更多的信息吗?

让我们帮助您的询价，小册子和价格要求

请求报价
下载拷贝
下载手册

这白金系列微处理器基于数字面板仪表在过程测量中提供优越的灵活性。这款新产品经过精心设计，不仅易于安装和使用，而且功能非常强大。自动硬件配置识别消除了跳线的需要，并允许固件自动简化自身，删除所有不适用于特定配置的菜单选项。

每个单位允许用户选择输入类型从9热电偶类型(J, K, T, E, R, S, B, C和N), Pt高压(100、500、或1000Ω,385,392,或3916曲线)、热敏电阻(2250Ω,5 KΩ,10 KΩ)、直流电流、直流电压。双极电压或电流输入完全可扩展到几乎所有工程单元，具有可选择的小数点，是流量、压力或其他过程输入的理想使用。

可以使用绝对或偏差报警触发点配置以下、以上、hi/lo和波段触发两个报警。高-高/低-低指示也可用。也可以将两个可选单刀双掷机械继电器分配到其中一个或两个报警触发器。三种显示颜色和两个指示器也可以分配给报警触发器。

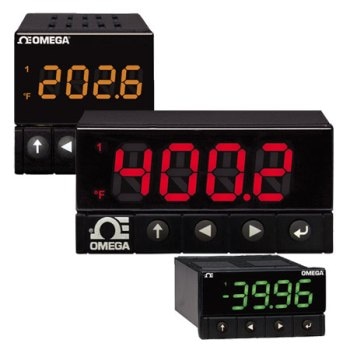

Platinum™系列装置具有大型9个段，3色可编程LED显示屏，其能够在每次触发警报时改变颜色和/或改变指定输出的状态。通用电源接受90至240 Vac。低压电源选项可以接受24 VAC或12至36 VDC。

嵌入式以太网和串行通信

1/16和1/8 DIN模型上的可选嵌入式以太网使能够直接连接到以太网网络并在标准IP / TCP数据包中传输数据，或通过LAN或Internet提供网页。可选的串行通信也可用作RS485或RS232，具有简单的ASCII命令或Modbus^®．所有三种类型的通信接口(串行、以太网和USB)都可以同时安装和活动。

可选的报警继电器，灵活的报警编程
高精度、高性能(20个样本/秒)
完全固件可配置，没有跳线设置
极其多功能，但容易和直观的使用
标准USB, RS232/RS485和可选的以太网与MODBUS^®串行通信
热电偶，热敏电阻，RTD和工艺电压/电流的通用输入
明亮的3色（红色，琥珀色和绿色）9段LED显示器，具有宽视角

规格

关键技术指标基于微处理器的铂™系列数字面板仪表包括:

输入
- 输入类型：热电偶，RTD，热敏电阻，模拟电压，模拟电流
- 电压输入:-100至100 mV，-1至1 v，-10至10 vdc可扩展
- 电流输入：4到20 mA, 0到24 mA可扩展
- 热电偶输入（其90）：K j t e r s b c n
- RTD输入(ITS 90):100/500/1000 Ω Pt传感器，2-，3-或4线;0.00385, 0.00392 (100 Ω only)，或0.003916 (100 Ω only)曲线
- 热敏电阻输入：2252 Ω， 5k Ω， 10k Ω
配置:微分
极性：双相
解析度：0.1°温度;10µV过程
输入阻抗：
- 过程电压:10M Ω±100 mV, 1M Ω其他电压范围
- 热电偶:最大10kΩ
- 流程电流：5Ω.
温度稳定性：
- 热电偶@ 25°C（77°F）：0.05°C /°C（冷结补偿）
- RTD：0.04°C /°C
- 过程：50 ppm /°C
阅读率：每秒20个样本
A / D转换：24位西格玛三角洲
数字滤波器:可编程从0.05秒（过滤器= 1）至6.4秒（滤波器= 128）
CMRR：120分贝
励磁：固件可选择（无跳线设置）到5,10,12和24 VDC @ 25 ma（直流动力单元12 V Max）
预热至额定准确性：30分钟
设定点调整：-9999到+9999次数
报警输出(可选)
领域继电器:单杆，双掷机械继电器，250 VAC或30 VDC为3 A（电阻负载）
孤立的模拟输出（可选）：只重传
通信（USB标准，可选串行和以太网）
联系：
- USB接口:女性微型USB
- 系列:螺丝终端
- 以太网:标准RJ45
USB接口:USB 2.0主机或设备
以太网标准合规性：IEEE 802.3 10/100 Base-T自动切换，TCP / IP，ARP，HTTPGET
系列:软件可选RS232或RS485;可编程1200至115.2 k波特
协议:ωASCII,网络通讯协议^®ASCII / RTU.
隔离
批准：UL，CUL，CE
输入/输出的电源：每1分钟测试2300vac;每1分钟测试1500vac(低电压/电源选项)
继电器/SSR继电器/SSR输出:每1分钟测试2300 vac
relays / ssr输出的电源：每1分钟测试2300 vac
RS232 / RS485输入/输出：每1分钟500 vac

输入类型	描述	范围	精度
过程	工艺电压	±100 mV，±1，±10 Vdc	0.03％FS.
过程	流程电流	可扩展在0至24毫安	0.03％FS.
热电偶	j 铁康斯坦坦	-210至1200°C(-346至2192°F)	0.4°C（0.7°F）
	K. Chromel-Alumel.	-270至-160°C（-454至-256°F） -160 to 1372°C (-256 to 2502°F)	1.0°C（1.8°F） 0.4°C（0.7°F）
	T. 铜-康铜	-270至-190°C（-454至-310°F） -190至400°C（-310至752°F）	1.0°C（1.8°F） 0.4°C（0.7°F）
	E. Chromel-Constantan	-270至-220°C（-454至-364°F） -220至1000°C（-364至1832°F）	1.0°C（1.8°F） 0.4°C（0.7°F）
	R. Pt / 13% rh-pt	-50至40°C（-58至104°F） 40至1788°C（104至3250°F）	1.0°C（1.8°F） 0.5°C（0.9°F）
	S. Pt / 10％rh-pt	-50至100°C(-58至212°F) 100至1768°C（212至3214°F）	1.0°C（1.8°F） 0.5°C（0.9°F）
	B. rh-pt rh-pt 30% / 6%	100 to 640°C (212 to 1184°F) 640 to 1820°C (1184 to 3308°F)	1.0°C（1.8°F） 0.5°C（0.9°F）
	C re-w re-w 5% / 26%	0 to 2320°C (32 to 4208°F)	0.4°C（0.7°F）
	N Nicrosil-Nisil	-250至-100°C(-418至-148°F) -100至1300°C（-148至2372°F）	1.0°C（1.8°F） 0.4°C（0.7°F）
RTD.	Pt，0.00385,100Ω，500Ω，1000Ω	-200至850°C（-328至1562°F）	0.3°c(0.7°f)
	Pt, 0.003916, 100 Ω	-200至660°C（-328至1220°F）	0.3°c(0.7°f)
	Pt，0.00392,100Ω	-200至660°C（-328至1220°F）	0.3°c(0.7°f)
热敏电阻	2252Ω.	-40至120°C（-40至248°F）	0.2°c(0.35°f)
	5kΩ.	-30 to 140°C (-22 to 284°F)	0.2°c(0.35°f)
	10kΩ.	-20至150°C（-4至302°F）	0.2°c(0.35°f)
