5点可追溯校准高稳定湿/干差压传感器

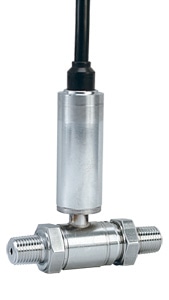

湿/干换能器欧米茄坚固耐用的不锈钢换能器，适用于汽车，工业或航空航天应用，其中换能器的单侧暴露于湿介质。这些换能器以低于湿/湿式模型的价格提供微加工的硅串联换能器的优异性能特性。

它们可用于过滤监控，工厂，测试台，空气流动或气动空气，皮特管，空气速度和其他航空航天或工业应用，需要非常坚固的湿润/干式传感器。固态硅芯提供长，可靠的使用寿命，具有卓越的长期稳定性。

• 五点可追溯校准
• 316 L SS在干燥的侧面清洁干燥气体上的湿润部分
• 宽补偿温度范围
• 低漂移，高稳定性
• 焊接不锈钢结构
• 优质温度性能
• 耐用，一百万个循环生活
• 精密微机械硅芯
• 可用的定制规范
• 用二级遏制粗糙化
• 还提供M12连接器（PX459）

普通规格

普通规范湿/干换能器如下面所述：

• 换能器主体和任何导线之间的最小电阻：100mΩ.
• 长期稳定（1年）：典型的±0.1％fs
• 准确性：0.08％BSL线性，可重复性和滞后组合
• 补偿温度范围：
  • 10英寸₂o到5 psi：-17至85°C（1至185°F）
  • 15到1000 psi：-29至85°C（-20至185°F）
• 压力循环：100万最低限度
• 工作温度：
  • MV / V和5到10 VDC输出：-45至121°C（-49至250°F）
  • MA输出：-45至115°C（-49至239°F）
• 响应时间：<1女士
• 热精度：
  ％跨度转换通过补偿温度范围
  • 10英寸₂o到5 psi：零- ±1.00％;跨度- ±1.00％
  • 15到1000 psi：零- ±0.50％;跨度- ±0.50％
• 带宽：直流典型为1 kHz
• 媒体兼容性：
  • 积极的方面：所有流体和气体与316L SS兼容
  • 负面：干燥，清洁，非离子气体
• 震惊：50克，11毫秒，半正弦，垂直和水平轴
• 压力端口：¼在男性
• 合适的：符合EN61326-1：2006年工业地点
• 振动：5-2000-5 Hz 30分钟循环，曲线L MIL规范810图514-2-2，水平和垂直轴
• 校对压力（差异）：
  • 10英寸₂o范围范围= 10倍
  • 1 psi范围= 6次范围
  • 2.5至750 psi范围= 4倍范围
  • 1000 psi范围= 3次范围
• 线/静压：500 psi max同时施加到两侧
• HI侧壳压力（差速器）：
  • 在h中的10₂o到5 psi：到1000 psi.
  • 范围为15至1000 psi：到3000 psi.
• 重量：200克（7盎司）最大
• 电气终端：
  • PX409：2米（6'）电缆
  • PX409C：2米（6'）电缆，½毫安导管螺纹
  • PX419：Mini-DIN（包括配合连接器）
  • PX429：扭转锁，配合连接器（单独出售）
  • PX459：M12连接器，配合连接器（另售）
  • 配合连接器PX429：pt06f10-6s.

单向MV / V规格

湿/干换能器的单向MV / V规格如下：

• 目前的抽奖：5 mA @ 10 VDC
• 输出：10 mV / v比率
• 跨度设置：
  • 范围≤2.5psi：±1％典型（最大2％）
  • 范围> 2.5 psi：±0.5％典型（最大1％）
• 电源电压：5到10 VDC
• 零余额：
  • 范围≤2.5psi：±1％典型（最大2％）
  • 范围> 2.5 psi：±0.5％典型（最大1％）
• 输入阻抗：1000至5000Ω
• 输出阻抗：典型5000Ω±10％

单向电压输出规格

湿/干换能器的单向电压输出规格如下：

• 目前的抽奖：10 ma max.
• 输出阻抗：100Ω
• 输出电压/电源电压：0至5 VDC / 10至30 VDC;0到10 VDC / 15到30 VDC（在型号中将“5V”变为“10V”）
• 零余额：
  • 范围> 2.5 psi：±0.5％典型（最大1％）
  • 范围≤2.5psi：±1％典型（最大2％）
• 最大电流输出：2 mA（=2500Ωmin负载电阻）
• 跨度设置：
  • 范围> 2.5 psi：±0.5％典型（最大1％）
  • 范围≤2.5psi：±1％典型（最大2％）

单向MA规格

湿/干换能器的单向MA规格如下：

• 电源电压：9到30 VDC;[9至20 VDC以上105°C（229°F）]
• 输出：4到20 mA
• 零余额：
  • 范围> 2.5 psi：±0.5％典型（最大1％）
  • 范围≤2.5psi：±1％典型（最大2％）
• 最大环路电阻：（VS-9）x50Ω
• 跨度设置：
  • 范围> 2.5 psi：±0.5％典型（最大1％）
  • 范围≤2.5psi：±1％典型（最大2％）

四个终端风格

以下是湿润/干式传感器提供的四个终端件：

• PX409 = 2米（6英尺）电缆
• PX419 = Mini-DIN连接器
• PX429 =扭转锁连接器
• PX459 = M12连接器
