这多模®原子力显微镜（AFMS）系统来自Bruker是今天可商购的最富有成效的电化学（EC）系统，具有比任何其他商业AFM更多的同伴审查的EC出版物。有三种强大的选择，用于进行电化学（EC）扫描探针显微镜：电化学扫描隧道显微镜（ECSTM），电化学原子力显微镜（ECAFM）和扫描电化学电位显微镜（SECPM）。
Bruker的ECAFM模块，加上内置的电化学/SPM软件，为研究人员提供了灵活性、空间分辨率和易用性，以分析广泛的范围原位，实时电化学工艺，从更新和吸附/解吸到腐蚀和电镀。每个选项包括Galvanostat / Bipotentiostiostat，液体和电极附件，一个或多个液体细胞，并且可以在新的多模8-HR上作为完整系统购买，或者作为电流多模系统的加载项。
多模EC模块启用
- 双恒电位器控制大电流传感范围，从0.1 nA到100 mA
- SECPM用于可能的双电层剖面和原位成像或纳米分辨率的远景制图
- 电化学控制流体电池上方的大气，以停止由于气体环境而导致的流体和样品之间的反应
Bruker的SECPM解决方案包括双恒电位器/恒电流器、液电池和附件。
扫描电化学电位显微镜（SECPM）
布鲁克独家的SECPM是一种专利方法，可提供潜在的绘图或原位用纳米级分辨率成像电极表面。电化学电位是动态的，在固体/液体接口处穿过电双层的距离。SECPM测量其电位探针和极性液体或电解质溶液中的样品之间的电位差。此外，扫描隧道显微镜（STM）与SECPM相结合，提供了通过两种方法捕获的图像和数据的集成柔性，功率和比较。Secpm包括Galvanostat / Bipotentiostat，液体细胞和附件。
电化学扫描隧道显微镜（ECSTM）
ECSTM便于实时原位电化学调节下电极表面的原子和分子分辨率的STM成像。ECSTM由恒流器/双恒电位器、液池和附件组成。
电化学原子力显微镜（ECAFM）
ECAFM便于实时原位电化学调节下溶液中电极表面纳米分辨率的AFM成像。ECAFM包括Galvanostat / Bipotentiostat，液体电池和附件。
Bipotentiostat /恒流器
布鲁克的双恒电位器帮助研究人员调节电化学过程无论是恒电流或恒电位器。电化学控制和数据采集结合到纳米显微镜中®SPM软件。电化学和地形数据同时记录，因此可以立即相关。或者，可以使用外部电位器。
配件/选项
- 流体成像细胞
- 信号接入模块
- 温度配件
- 电化学STM / AFM转换器
- 电子和热应用模块
- STM和低电流STM转换器

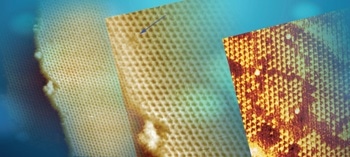

Pt（111）电极的STM图像在0.1mm Kcn + 0.1米kcio中4.0.6 V vs. RHE。(A)在成像前20秒拍摄(B)。30 nm扫描。
原位20-nm STM扫描（A）和通过um-mon-monolayer的um-monolayer的umoton沉积（udm）在au（111）/云母中形成的（√3×3）r30 adlayer结构的变焦（b）0.1 M H2所以4.+ 5 mm cuso4.在-105 mV与AG / AGCL。箭头定位四个原子点缺陷。
在含2 mM Cd(CIO)溶液中，Cu(111)表面发生过电位沉积的AFM原位图像4.的）2+ 0.1 m hcio4.在-580 mV对NHE。650海里。
| Bipotentiostat规格 |
| 合规电压 |
±12 V |
| 潜在的范围 |
-10到+10 V |
| 潜在的上升时间 |
<100μs. |
| 扫描速率 |
0.0003至10 v / s |
| 最小潜在增量（CV） |
0.3 mv. |
| 潜在的更新率 |
1千赫 |
| 电流范围 |
0到100 mA |
| 电流敏感性 |
10 na到10 ma / v |
| 电流测量分辨率 |
< 50 pA |
| 参考电极的输入阻抗 |
<1012.Ω |
| 最大抽样率 |
100赫兹 |
| 乐队宽度 |
10 kHz 10 ma / v
10 na / v 1 kHz |
| 技术 |
CV，LSV |
