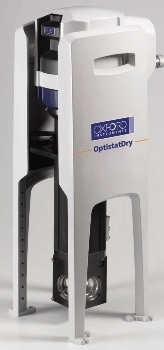

光谱学OptistatDry由一系列紧凑的冷冻器组成，通过封闭循环制冷机进行光学冷却。这是无低温的(Cryofree®) cryostat是牛津仪器高性能Optistat系列的一部分。
它的设计是在不使用液冷剂的情况下将样品冷却到氦的温度。这提供了主要的好处，如易用性和较低的运营成本。该系统能够对样品进行电气和光学测量。
由住友重工提供的两级吉福德麦克马洪(GM)冰箱(RDK-101D冷头和HC-4压缩机)是低温恒温器的冷却源。样品在一个直接的导热路径中冷却到冰箱的第二阶段。
电冰箱的第一级用于冷却辐射屏蔽，从而减少对样品区域和电冰箱第二级的辐射热负荷。
低温恒温器的下尾部部分(窗块)是为了便于拆卸和更换样品安装平台，当低温恒温器被加热到室温时，冷却器关闭，低温恒温器真空降低到大气压力。
样品安装平台有两个关键的变体。第一种是一个简单的镀镍铜叶片平台，用于进行光学实验，有限制或没有电气测量要求。第二种是设计用于电/光组合传输实验的电路板式平台(puck)。
关键好处
的Optistat™干BLV模型加载提供以下好处:
使用简单
- 样品可以通过独特的加载端口快速和简单的方式改变，这避免了需要从光学台拆卸低温恒温器和重新校准客户的光学每次样品改变
- 不需要液冷
- 提供空气或水冷压缩机;单相电力使系统易于安装在所有常规实验室环境
多才多艺的
- 可与各类光学工作台接口;脚匹配公制(25毫米间距)和英制(1英寸间距)
- 适用于广泛的实验和各种光谱技术(UV/VIS反射率和吸收，FTIR，荧光，拉曼散射，电输运测量，光致发光，太赫兹光谱，电致发光，超快光谱等)
可升级的
- 设计模块化的概念,允许低温恒温器的进展以及特定的实验中,允许用户从一个基本的系统实验需求的变化,能够日后升级到额外的功能,例如,将额外的布线,窗户,和不同样品持有人
- 广泛的不同样品持有人，窗口和接线选项，使用户可以根据实验要求的进展升级他们的系统
卓越的光学
- 标准提供F1和大清晰光学访问
- 每次光访问包含一个窗口，仅在OVC中有一个窗口;这使得该系统特别适合需要减少吸收损失的客户
- 广泛的变化窗口材料，以匹配不同的波长;欧洲杯足球竞彩还提供楔形窗和防反射涂层
规范
无低温的OptistatDry - BLV模型的主要规格如下:
- 样品温度范围从< 3 K到300 K
- 从室温到10k的冷却时间为120分钟
- 与可选支架一起使用时震动小，一般小于10µm RMS
- 大的样本空间使分析具有广泛的不同尺寸和几何形状的样本
- 改进的光学访问与f1和一个28毫米直径的清晰视图允许一个大的照明区域的测量有关的低强度光的检测
应用程序
OptistatDry - BLV模型的主要应用如下:
- 紫外/可见光谱低温实验显示了固体中振动模式和电子能级之间的相互作用
- 电气性能-电气和光学测量，包括I-V曲线
- 拉曼光谱-较低的温度导致与观测到的拉曼激发相关的更窄的谱线
- 光致发光-在低温下，光谱属性更清晰、更集中，从而增加了可用的数据量
- 红外光谱法-低温红外光谱可用于测量原子间振动模式的变化和其他现象，如超导体在其过渡温度以下的能隙
