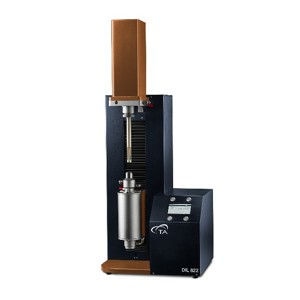

来自TA仪器的820系列在垂直方向上起作用，使其独特地组装用于速率控制烧结（RCS）模式，烧结测试和样品的稀释测量参数的测定难以进行水平设计的经典膨胀仪。。
提供两种不同的型号 -DIL 821和DIL 822;这些单元都具有具有1nm分辨率的新型光学编码器。当与DIL 822的真正差异集成时，结果只是市场上可用的最佳敏感性和CTE精度。
与水平膨胀测定相比，垂直设计不需要支持样品。标本在底板上自由摆脱，并且推杆装在其尖端上。
垂直配置特别适用于烧结研究以及难以使用水平推杆膨胀仪检查的所有这些样品 - 例如，粉末样品和样品在试验期间发育玻璃阶段。
配备有能够在整个实验过程中产生恒定力的线性电动机，DIL 820系列允许最轻的可能性，而不管样本的尺寸变化的程度如何。
规格
|
DIL 821. |
DIL 822. |
| 样本长度 |
0到25 mm |
| 样品直径 |
10毫米 |
5毫米 |
| 样品架材料 |
融合石英，al2O.3. |
| 联系力量 |
0.01 - 1.0N. |
| 变化的长度 |
5毫米 |
| 分辨率ΔL°C |
1nm，0.05°C |
| α的准确性 |
0.03 x 10.-6K.-1 |
0.01 x 10.-6K.-1 |
| 大气层 |
真空，惰性气体，空气（带有质量流量控制器和真空单元的气体单元） |
| 温度范围 |
RT - 1100°C
RT - 1500°C
100 - 1700°C |
应用程序
DIL 820系列的先进设计和方法的组合使TA仪器的垂直膨胀仪成为高烧结速率测量和具有高收缩标本的实验的完美仪器。
一种s an example, WinTA software’s latest (True-Rate Controlled Sintering (T-RCS) functionality automatically amends the heating profile to attain a constant sintering rate (shrinkage per time) of a ceramic green body. The true, absolute shrinkage of the sample has to be recorded and deduced in real time. Here, the True Differential system of the DIL 822 and DIL 822HT becomes the ideal solution.
在另一个例子中，使用样品下方和顶部的氧化铝盘允许用户在不影响测量系统的情况下使用实验。
垂直设计的主要优点是它不需要将样品放在支撑上。这可以防止在收缩/膨胀期间停止任何和所有可能的测量误差的摩擦，以及对测量系统的损坏。
此外，可以容易地测量粉状，易碎或软化样品，随着垂直设计和精确的力控制，防止样品从下垂或塌陷。
