在SEM分析,标本和电子束辐照引起的累积电荷表面的标本和图像质量的减少。因此,为了获得高质量的图像不导电样品通过SEM,必须形成一个导电层表面。
导电涂层防止样品的表面电荷和地面提供了一个潜在的表面,所以电场在样本中。

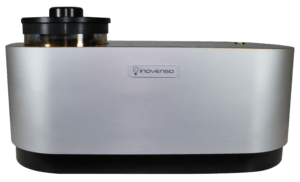

防止不导电的标本的表面电荷积聚,超薄涂层的导电金属,如铬(Cr)金(Au)、铂(Pt)银(Ag)、金/钯(Au / Pd),或铱(Ir)是必需的。这个过程称为溅射涂层。Inovenso离子镀膜机适用于所有SEMoscope台式扫描电子显微镜版本使用。
规范
| 。 |
。 |
| 电力消耗 |
AC100 V - 240 V (50/60 HZ), 500 W(包括旋转) |
| 目标 |
非盟PT(保证) |
| 目标的大小 |
50毫米 |
| 回转泵 |
50 L /分钟(60 Hz),交流220 V, 150 W, 14.5公斤 |
| 直径的目标 |
50.8毫米 |
| 电离电流 |
马0 ~ 9 |
| 操作真空 |
0.1托 |
| 最大离子电压 |
~ 1 KV |
| 室的大小 |
100毫米(Dia) |
| 维 |
420 (W) * 220 (D) * 230 (H)毫米 |
