Teraview设计了一个自动化的DUT探测站显着最大限度地减少了手动干预的要求，同时提供了对总吞吐量的巨大改进。
主要特征
- 每销的数据采集时间不到五秒钟
- 预扫描站映射BGA位置和高度
- 将驱动自动探头站和预扫描站的软件
- 用户界面软件管理数据显示和配方创建
- 手动和自动化模式都可用于探测
关键零件
- Eotpr探测器
- 接触点映射的预扫描站
- 自动探头站，也可以在手动模式下工作

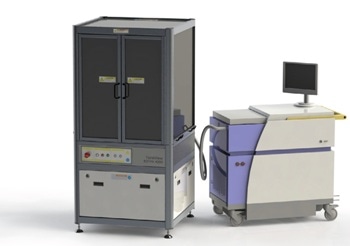

Teraview Eotpr 4000系统规格
核心单位
| 。 |
。 |
| THZ来源 |
激光门控光电导半导体发射器 |
| THZ探测器 |
激光门控光电半导体探测器 |
| 激光 |
超短脉冲激光器 |
| A / D转换器 |
16位 |
| TDR脉冲上升时间 |
6 PS（基于处理数据）定义为从高频探头结束时反射脉冲的时间从其最大值的10％增加到90％ |
| 准确性 |
能够在50Ω共面波导上定位特征，该功能位于靠近高频探针的精度为±5μm |
| 范围 |
在50Ω条带线上距离探头高达270毫米 |
| 输入阻抗 |
50Ω标称 |
| 通道输入连接器 |
1毫米 |
| 探针配置 |
除了在Teraview提供的电台内配件外，探头还适用于通过级联MicroTech（未提供）制成的Alessi Rel-4800参数探头站 |
方面
（EX。探针站） |
60（w）x 132（h）x 100（d）cm |
重量
（EX。探针站） |
220千克（480磅） |
电力要求
（EX。探针站） |
90 vac到250 vac，
47至63 Hz单相 |
| 工作温度 |
18°C（64°F）至30°C（86°F） |
| 操作湿度 |
高达80％（非凝结） |
自动探头站
| 。 |
。 |
| 探针站操作模式 |
全自动探测模式（见下面的规格）或手动探测模式 |
| 探针尖端音高 |
50μm至1 mm |
| 探头尖端校准 |
快速探测校准以确定：
•信号和接地尖的位置
•探针尖端间距 |
| 测试尺寸的设备 |
5 mm x 5 mm至40 mm x 40 mm |
| 设备安装 |
被测设备安装到探头站，带有可重复使用的凝胶组件，带有A1 Positon指示器 |
| 测试触点类型的设备 |
与BGA和LGA兼容 |
| 最小焊球直径 |
50μm（手动），200μm（自动） |
| 最小LGA焊盘尺寸 |
100μmx100μm |
| 设备正在测试预扫描时间 |
不到60秒
(单条16毫米条纹) |
| 每个引脚的测量时间 |
不到5秒
（没有共同级） |
| 软件 |
完整的软件套件，可通过自动探头站启用数据收集和分析 |
| 数据文件格式 |
数据文件将包含以下信息：
•设备名称/类型(用户指定)
•测量的PIN位置
•测量日期
•任务信息/评论（指定用户） |
| 显微镜 |
带CCD摄像头提供的显微镜 |
| 尺寸（估计） |
100（w）x 194（h）x 76（d）cm |
| 重量（估计） |
200千克 |
| 环境 |
根据基本单位 |
