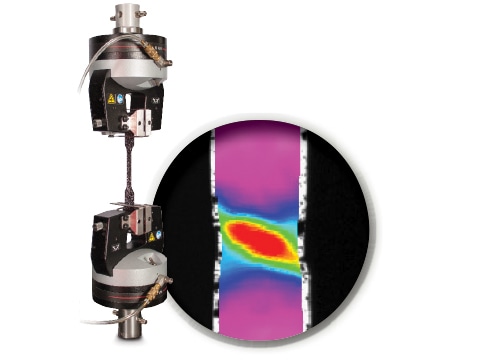

数字图像相关（DIC)是一种光学方法，通过比较被测样品表面的图像来得到完整的场应变和位移图。它可以显示图像，可以用来可视化应变和位移在整个二维(2D)表面的测试样品。

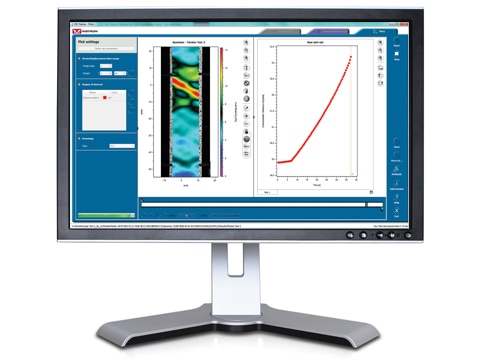

的DIC重播软件是一个独立的2D DIC包。该软件使用Instron保存的图像和校准数据®高级视频扩展计(AVE)，可在后处理模式下操作。用户界面利用了Bluehill相同的图形设计和选项卡风格®．
标准特征
- 虚拟应变仪
- 虚拟伸长计
- 轴向应变(Eyy)、横向应变(Exx)、轴向位移(Ey)、剪切应变(Exy)、横向位移(Ex)、最大法向应变和最小法向应变的全场应变和位移图
- 情节一代
- 方法保存
- 用户自定义图像采集速率可达50hz
- 与Bluehill测试数据(位置、负载等)同步
- 三种操作模式(通过AVE实时应变，后处理DIC，或两者兼有)
好处

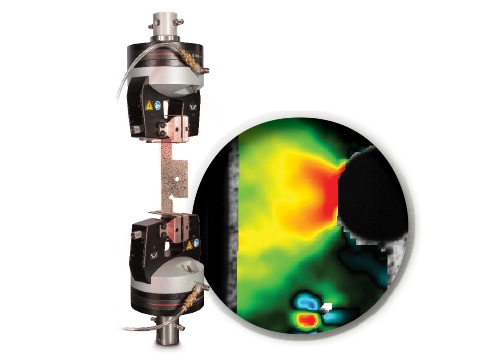

- 在传统引伸计无法测量的零件或组件的平面上检测应变和位移
- 观察材料的欧洲杯足球竞彩试验现象，如局部缩颈，不连续屈服等
- 观察和检测肉眼无法察觉的裂缝
- 可视化平面弯曲或压缩试样的侧面轮廓，以识别应变行为
- 通过识别超出标准量规长度的局部应变来检查是否符合标准
- 通过比较两个标本来检查标本制备方法
数字图像相关(DIC)软件非接触式应变测量
