自动扩展仪 - 型号AE300和AE500

需要更多信息？

让我们帮助您的询价，小册子和价格要求

请求报价
下载拷贝
下载手册

当扩展计型号AE500和AE300非常适用于几乎所有的样品，初始规格长度为10毫米。它们的低夹紧力与高测量精度集成，即使对于小型凹口敏感试验样品，它们也非常理想。AE系列可以安装在部分或全自动测试机器上，并与各种类型的夹具一起使用。该菌株可以从弹性范围测量到几乎所有类型的样品的骨折。当与横向模型结合使用时，AE突出器是用于测试薄片的深拉伸性能的理想选择。

设计和功能

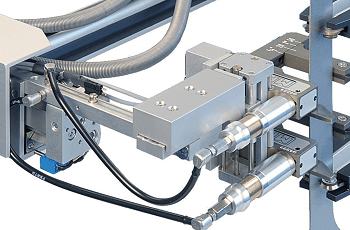

所述AE模式的四个测量臂中的每一个具有一个测量弹簧粘结到一全桥应变计。左臂对的测量弹簧并联连接以获得通常的平均值，如果样品无均匀地变形则是至关重要的。DC电动机通过通过滚珠轴承齿轮补偿通过样品伸长的测量弹簧信号中的变化，保证测量头与样品伸长率一致，使测量头遵循样品延伸。伸长率由光增量测量系统捕获。安装在测量臂上的测量头显示通过零间隙线性引导系统获得的精确平行运动。使用该原理避免了在采用测量传感器时发生的错误发生的错误，而通过角度变化以及由于样品上的刀刃倾斜而产生的误差。测量头和臂可以从线性引导系统中脱离，并且可以快速且容易地改变。

控制

AE引伸计通过Tinius Olsen的Horizon软件通过串行接口(rs232或USB)进行调节。所有运动都可以在需要时开始。测量臂可以在计算机控制下在可用间隔内平行放置，因此可以快速对称地调整到不同的样品长度。量规长度(L0)可以从10毫米固定到最大可能的测量行程。行程很容易计算，从最大测量范围300毫米(或500毫米的AE500)小于量规长度。

AE型号有额外的190mm定位范围，用于对称调整初始量规长度。双臂张开，可以接近必要的测量位置。在进入测量位置之前，数字测量系统要通过参考标记进行校准。双臂的张开和闭合可以在任何需要的时候开始。

规范

技术数据	AE 300.	AE 500.
精度类en ISO 9513	0.5	0.5
精度类ASTM E83	B1	B1
测量原理	光电元件——增量
旅行（减去量度长度）	300毫米	500毫米
职位旅行	190毫米	190毫米
标距长度	10 ~ 300mm	10 ~ 500mm
指示错误（rel.）*	0.5%	0.5%
指示错误*	1.5μm	1.5μm
线性误差	0.005	0.005
仪表长度误差%	0.5%	0.5%
解决方案	1或0.1 μm	1或0.1 μm
激活力量	<0.01 n	<0.01 n
夹紧力**	0.25 n	0.25 n
工作温度范围	0 - 50°C	0 - 50°C
重量	大约26公斤	约。31千克

*较大的值是可允许的
**夹紧力可以通过张力弹簧调节

选项

1。压缩或偏转的测量。AE模型在拉伸或压缩状态下工作，但是，可以加入一个可选模块，使模型在两个方向上工作。

2。不同长度的测量臂，可用的旅行更高。可以使用额外75毫米或200毫米长度（标准长度为254毫米的额外的标准长度）的测量臂，以遵循试样运动，使扩展仪能够在距样品距离较长距离。

3.安装用于多尘/脏环境的风扇/通风机。任何灰尘或污垢都可能对电子和精密测量系统造成灾难性的影响，因此将伸缩计置于正压力下可以防止灰尘和灰尘的进入。

样品尺寸

。	。
最大样品厚度	30毫米
最大样本宽度	50毫米
最大样本直径	80毫米

与tiinius Olsen机电和液压拉力和压缩试验机兼容。

主要特点

通过四种测量传感器双面测量
非常低的夹紧力甚至允许测试薄线和箔
在完全测量范围内非常高分辨率高达0.1μm
规格长度位置和值可以精确设置在计算机控制下
通过旋转它们，可以沿着整个周边使用圆形刀边缘

软件

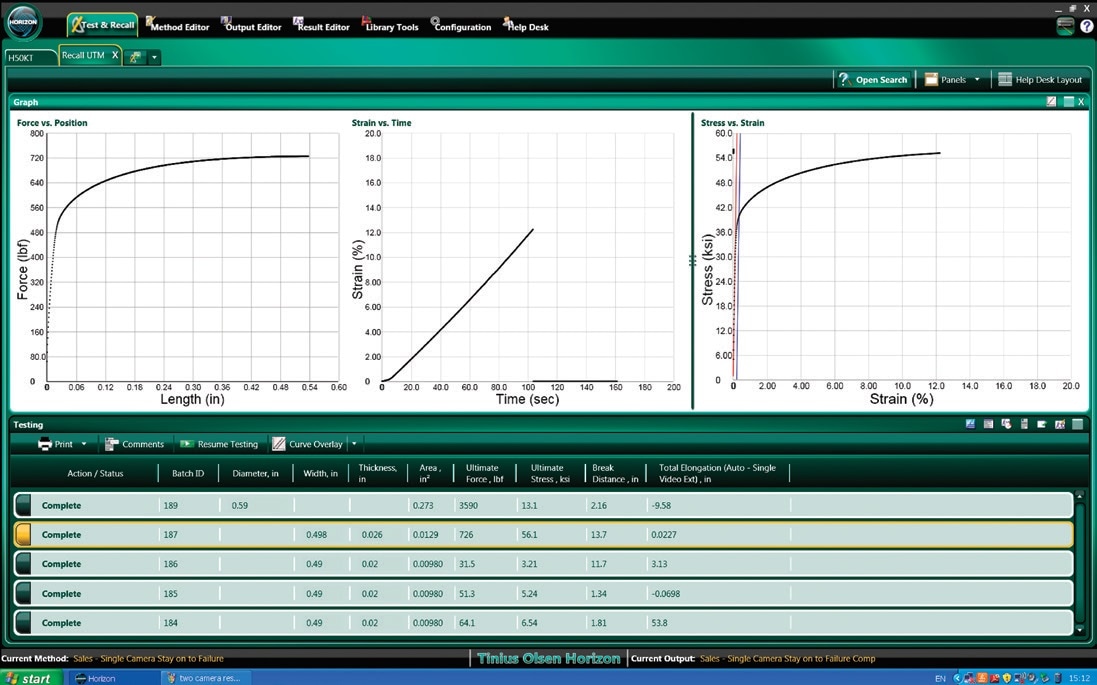

Tinius Olsen基于其为大量测试问题提供解决方案的悠久历史，开发了Horizon，这是一个广泛的软件程序，使测试简单、高效和精确。无论测试样本是金属、复合材料、聚合物、纸张、纺织品、橡胶还是微型部件，Tinius Olsen的Horizon软件都超越了数据收集和展示的范围。它将有助于自动化操作，从研发到质检测试的制图和分析。Tinius Olsen Horizon软件通过整合大量报告撰写和数据操作能力，为材料测试程序设定了新的数据分析标准。欧洲杯足球竞彩

与地平线的大多数特征一样，灵活性至关重要;运算符可以按照他们希望的任何格式定制报告，所有用户屏幕都可以允许运营商专注于最重要的功能。除了强大的报告外，Horizo n Materials Test欧洲杯足球竞彩age Destration Software既可网络化又可扩展，以便运营商和管理人员可以使用设备和审查许多位置和来源的测试结果。2020欧洲杯下注官网Horizo n提供一种标准，具体和可应用于应用的基础测试程序，这些测试惯例在全球客户和他们正在使用的标准和标准进行密切合作。

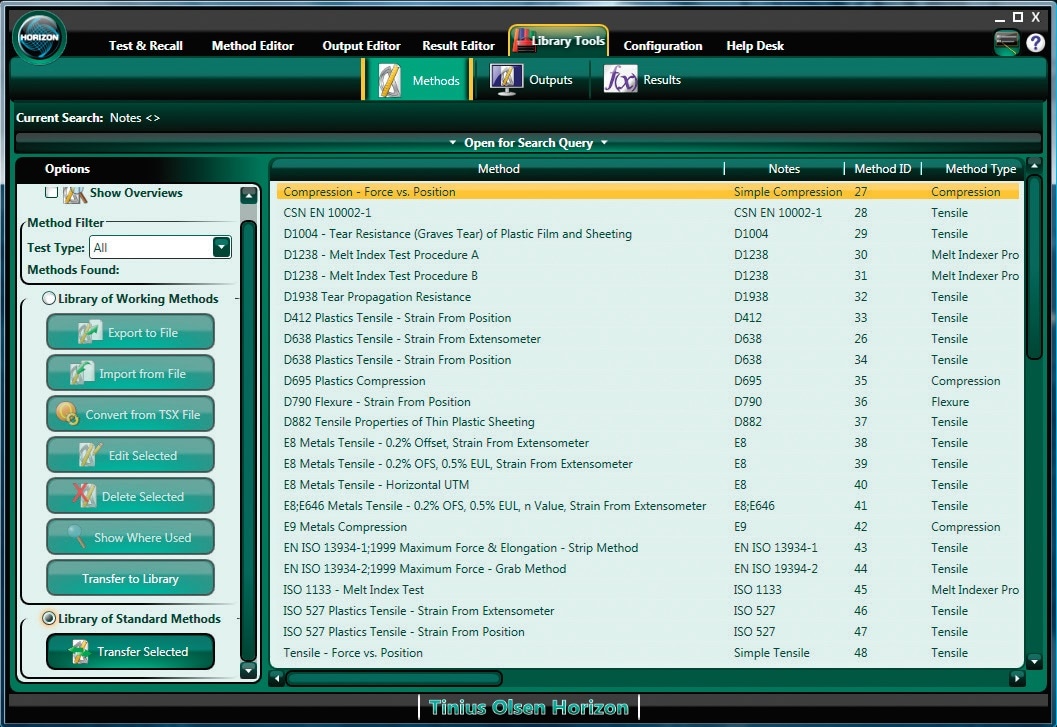

地平线提供的许多有益特征是：同时多机控制;测试例程库;测试，输出，方法和结果编辑;和多层安全。该软件是为几乎所有Tinius Olsen测试机器的数据采集，数据分析和闭环控制而构建的。Horizo n具有丰富的功能，可以增强生产率，使用户能够构建，访问和使用先进的强大的材料测试数据库。欧洲杯足球竞彩它采用最新的Windows环境，在启用触摸屏的监视器上运行，提供直观的用户体验。Integral Tutorials，在线帮助和帮助台访问提供额外的用户支持。
