tinius olsen的vem 100系列视频扩展仪模块设计用于测量拉伸,剪切,压缩和弯曲模式中更高水平的菌株(> 10%)。该单元与测试机器和结果报告软件完全结合,支持许多规格长度点击和拖动放置,应变速率控制和在整个测试期间的实时结果。

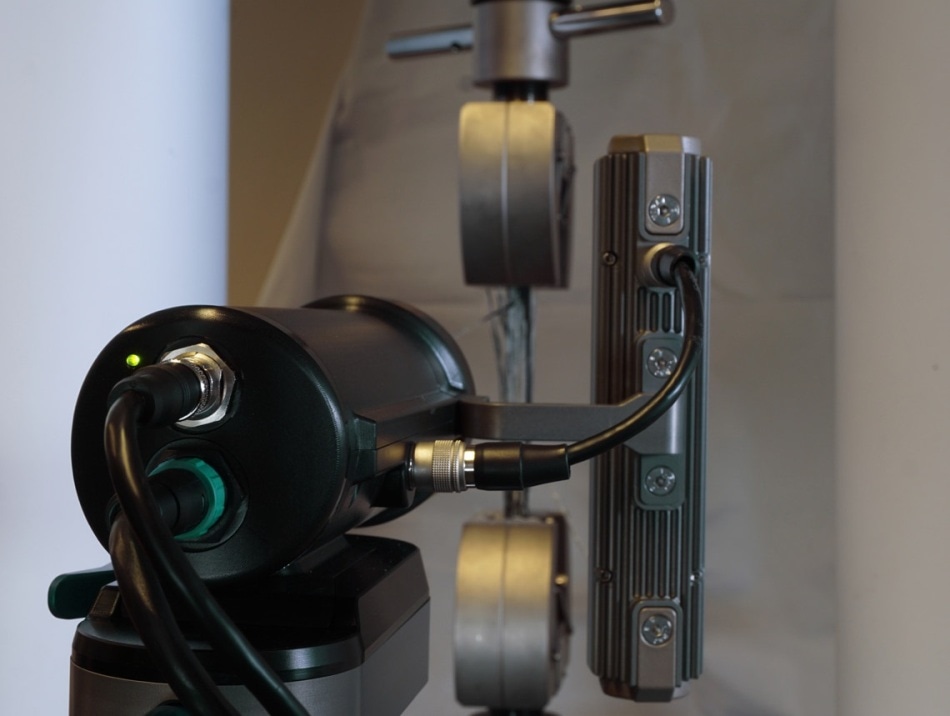

VEM 100系列直接匹配所有的蒂纽斯奥尔森测试机框架。它安装使用一个稳定的碳纤维臂与积分X, Y和Z精细定位调整理想的测量性能。
该单元可以安装在测试机的后面或前面,右或左,以保持操作员的舒适和使用效率。安装臂上的引伸计可以迅速地从测试区域移开,确保所有操作人员都能进入试样加载和夹具或附件的变化,然后同样迅速地摆回原位,使用磁力定位精确-简单,快速,精确。
整体照明条保证了测试的重复性,无论实验室条件如何,但不需要特殊的光源或红色,易于由用户根据需要修改强度,以保证稳定的光环境。这些可适应的引伸计模块可在一系列不同的性能配置,每个兼容的Tinius Olsen的地平线和VSS材料测试软件,无论是基本,标准或高级选项。欧洲杯足球竞彩
精确的相机,镜头和数据采集技术每次都提供零仪长度误差,并在测试期间旋转(以监测样本对准)的测量,包括测量。校准被数字嵌入,但是为了保证,可以随时使用所提供的标准可追踪规格块进行验证。
主要特征
- 能够测量高达1000%的菌株
- 非接触式视频引伸计解决方案
- 一个伸缩计可以测量拉伸、弯曲、压缩、剪切模式
- 支持快速变径10mm、25mm、50mm、100mm、200mm
- 由于暴力标本破坏而没有损害的风险
- 提供具有全分辨率嵌入式应变数据的视频格式回忆中的永久记录
- 符合ASTM E83 B1级、ISO 9513 0.5级和GB/T 12160 0.5级要求
对于大多数应用程序,一个VEM扩展计模块就可以满足需求,但最多可以同步四个扩展计模块,以同时捕获四个并发事件。
VEM视频扩展仪是扩展仪的未来,因为它通过使用速度提高了生产率,增强了可重复性,并通过作为结果数据集的一部分存储的嵌入式应变数据视频来促进可追溯性。此外,当暴露于样本断裂点的释放力时,在应变下没有机械部件。
vem型号 |
规格长度(mm)时最大轴向拉伸应变范围(%)¹ |
在指定的仪表长度(mm)¹处的最大轴向压缩应变范围(%) |
最大横向量规长度(mm)² |
典型的扩展分辨率(μm)³ |
最大测试速度(mm/min)² |
最小测量试样宽度(mm) |
视野(mm) |
10. |
25. |
50. |
One hundred. |
200 |
10. |
25. |
50. |
One hundred. |
200 |
轴向 |
横 |
vem-101. |
280. |
70 |
- |
- |
- |
40 |
40 |
- |
- |
- |
10. |
0.3 |
1350. |
1.5 |
4.0 |
57 x 16. |
vem-102. |
530 |
170. |
50. |
- |
- |
40 |
40 |
40 |
- |
- |
19. |
0.4 |
2100. |
2.4 |
7.0 |
98 x 27 |
vem-103. |
840. |
300 |
120. |
25. |
- |
- |
40 |
40 |
40 |
- |
29. |
0.6 |
3200. |
3.4 |
10. |
150 x 42 |
vem-104. |
1000 |
460 |
200 |
65. |
- |
- |
40 |
40 |
40 |
- |
43. |
0.9 |
4600 |
5.0 |
14. |
220 x 62 |
vem-105. |
- |
800 |
360. |
150. |
40 |
- |
- |
40 |
40 |
40 |
70 |
1.4 |
7200. |
8.0 |
23. |
350 x 100. |
vem-106. |
- |
1000 |
500. |
220 |
70 |
- |
- |
40 |
40 |
40 |
65. |
1.8 |
9400. |
11. |
30. |
460 x 100. |
vem-107. |
- |
- |
800 |
360. |
150. |
- |
- |
- |
40 |
40 |
- |
2.8 |
14000 |
16. |
- |
700 x 100. |
