摆影响测试仪 - IT 406、542和800

这摆影响测试人员来自Tinius Olsen的可靠且通用的机器旨在完全符合EN10045-2，ASTM E23和ISO 148中定义的规格。目前，Model IT406和Model IT542被广泛认可为行业的标准用于影响影响测试的行业标准。。

型号IT406提供了完整的测试多功能性。轻松插入可互换的醒目钻头，迅速适应IZOD或Charpy测试的机器。摆头后部的一个缺口允许固定可​​选的工具，以进行张力冲击测试。

安全锁将钟摆保持其凸起的位置，并保证触发时无振动释放。释放后，钟摆迅速达到5.47 m/秒的冲击速度（17.0 ft/秒），最大可用能量为406 J（300 ft.lbf），以影响样品。

型号IT406的出色设计和构建保证了最大测试精度和可重复性。当机器正确安装和平整时，摆摇摆过程中的总摩擦和风速损失将不超过能量范围的0.5％。直接指示破裂样品吸收的能量是由机械指针在渐变尺度上给出的。该量表可以在ft.lbf，j或kg.m.中提供。对于用户友好性，可以在计算机上安装数字显示，以便在测试中提供更多结果。建议在订单时包含此显示。

Tinius Olsen提供了许多选择，以使影响测试仪的操作更加容易 - 从简单的电动制动器到停止摆锤，到自动机动回报，从而消除了除释放摆锤以外的任何手动干预的必要性。在最后一个选项中添加了数字显示器，并提供了触发电动机的触发器，从而阻止了摆在理想位置的摆锤并将其返回到闩锁的起点。从摆放到返回的时间仅在10秒内进行，这意味着每天可以通过最小的努力来实现超过400次测试。Tinius Olsen还可以提供一个低打击固定装置，使IZOD，Charpy或张力冲击测试以55个速度/能级中的任何一项进行，最大为5.47 m/秒（17.9 ft/second）至0.13 m/秒（0.4英尺/秒）。

对于高流量区域，Tinius Olsen可以为机器提供一个完整的外壳，因此摆动的锤子和碎片标本不会引起任何问题。机柜完全互锁，因此除非所有警卫都到位，否则机器无法运行。Tinius Olsen还可以提供更高的容量模型IT542，该模型具有与IT406相同的所有特性，但可用能量为542 J（400 ft.lbf）。IT542还提供了电动回报，电动制动器和数字显示屏。

型号IT800提供了800J可用的能源，其能源的范围已进一步提高。该机器添加了几个独特的功能，包括无接触式摇摆摆的跟随臂，如果打开了测试区安全门（或可选的轻窗帘），请立即停止摆锤的任何其他运动。此追随者臂也充当摆式载体，并在完成测试后安全地将摆板返回其锁定释放点。其他功能包括触摸屏显示，以组织测试并显示结果。

地平线软件

• 用户选择的报告和导出格式
• X-BAR，R和频率分布图/直方图的积分SPC程序
• 测试模式允许配置，运行和保存测试和结果
• 召回模式允许查看以前保存的结果并执行数据库维护

规格

*宽度包括全面的秋千间隙。
规格如有更改，恕不另行通知

主要特征

• 精确，摩擦补偿，结实的测试框架
• 数字显示选项允许测试安排和结果显示
• 安全功能确保重复的安全测试
• 数字显示选项允许简单连接到PC进行完整测试SPC分析

配置

夏比

可更换的裹尸布阻止样品反弹与摆的反弹。前锋被螺栓固定在摆上，以8毫米（ASTM E23）或2 mm（BS，JIS，EN，DIN和ISO）鼻radius尺寸提供。一组可选的自我居中钳对于准确的居中标本，尤其是在测试前暴露于极端温度的标本的实用性。

izod

当标本夹在虎钳的近距离槽中时，izod前锋很容易固定在摆中。这可以确保样品具有精确的垂直对齐，而设置量规格保证样品处于正确的高度。添加了扳手，以拧紧和松开虎钳中的样品。型号IT800没有此配置。

张力影响

张力冲击样品被螺纹到位于摆头的标本支架中。当固定条撞击铁砧时，张力立即应用于样品。这种支持技术在测试样品的横截面上均匀分布了冲击能量。型号IT800没有此配置。

Tinius Olsen的摆撞击测试仪 - IT 406、542和800

Tinius Olsen的摆撞击测试仪 - IT 406、542和800

Horizo​​n软件屏幕截图显示与冲击相关的屏幕。

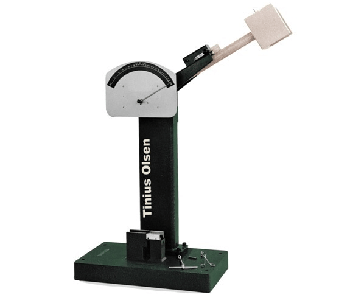

型号IT406。显示模拟显示。

型号IT542。显示数字显示。

型号IT542，CE封闭式版本。具有电动制动器和电动的摆返回。

样品水平静置在夏比支撑上。可以在前面看到倾斜钳。

标本用前螺钉/虎钳在一端垂直夹紧。左：前锋。

标本被螺纹到罢工器（左）和摆板后部的固定杆。
