来自Tinius Olsen的vem软件

需要更多信息？

让我们帮助您查询，宣传册和定价要求

请求报价
下载PDF副本
下载手册

这VEM范围的视频突出器来自Tinius Olsen是一种精密硬件的混合;相机，镜头技术 - 和软件;数据采集，信号处理和数据解释。VEM软件是用户界面，通过该用户界面完全实现了视频扩展计系统的功率。它可用于典型的常规和重复材料在压缩，剪切，张力或弯曲模式中测试，其中一个或两个规格长度参考（L0），欧洲杯足球竞彩或用于更多多方面的测试。这可能需要许多规格长度参考（L0）导出多个实时应变读数，并导致双重应变平均，剪切应变值，泊松比，R＆N，以及在测试中的试样对准监测。

该软件可以配置为根据需要的特定任务作为Tinius Olsen的地平线材料测试系统的组成部分工作。欧洲杯足球竞彩它与Tinius Olsen测试机器框架连接，捕获数据并使用该数据的测试机器的应变速率控制。它也可以与旧的Tinius Olsen和非Tinius Olsen测试机器帧一起使用，无论如何都无法实现亲密的数字集成。这里，捕获的应变数据可以与测试机系统立即共享。它还可以将测试机器力数据信号带入软件中，以便在软件中与传统测试机器用户界面结合使用绘图和结果。

该软件有四个级别;地平线基于，基本，标准和先进。基于地平线是最精简的功能 - 直接的非接触扩展，从而实现实时图表和应变测量的结果与基本仪表长度成比例。

基本，标准和高级级别都利用了视频功能，提供了测试后播放效果。可以重播嵌入式应变数据的录制测试，查看图形和结果。这可以是与传统的2D X / Y图和结果一起存储作为测试记录一部分的测试的永久记录。

先进的级别具有完整的测试后分析功能。除了重播测试进行审查，可以应用新的测量和规格长度。原始规格长度可以移动和替换样品 - 或许在一个意外的标本断裂点上。然后，测试可以在虚拟环境和图表中重新运行并重新计算结果。这对于从事研究的人来说，这是一个强大的功能，他们可能会在原始测试后学习他们需要额外的结果和数据。

主要特征

一种引伸计张力，弯曲，压缩，剪切模式
非接触式视频伸展计解决方案
提供具有完整分辨率嵌入式应变数据的视频格式测试的永久记录
支持横向，轴向，正交和旋转测量
无需粘合应变仪，在伸长仪上为R＆N的伸长率
符合ISO 9513类0.5，ASTM E83类B1和GB的规定

平台

* VSS =视频支持软件	地平线基于	Horizo n＆VSS或VSS独立	Horizo n＆VSS或VSS独立	Horizo n＆VSS或VSS独立
可选的功能级别	没有任何	基本的	标准	先进的
一般特征
居住- 视频和结果	✔	✔	✔	✔
纪录存档- 保存结果和视频	X	✔	✔	✔
审查模式- 回忆和重播测试查看所有GL，GL运动，数字仪表/直播结果，包括输入	X	✔	✔	✔
后期过程- 重新运行测试，重新分析，重新计算结果，添加和计算新结果	X	X	X	✔
视频频道	1	2	2	4.
模拟与数字IN / OUT	X	✔	✔	✔
测量计数/结果（最大值。没有。[✔=没有限制]）
时间	1	1	1	1
UTC时间	✔	✔	✔	✔
移位- 两个测量点，所测量的位移是点从其原始点位置移动的距离。示例：可以在Flex测试上使用，以便在标本上放置两点	2	2	2	2
伸展计- 2个突出器意味着2 * GL，2 应变数据流相对于这些GL（S）和2 移动数据流相对于GL（S）没有单位，无论是任何方向张力/压缩	8.	2	2	最多100个仪表长度
拉紧- 在任何方向上有效地是另一个伸展计单数据流％应变	8.	X	1	✔
双重平均应变- 伸展计单数据流％应变双平均函数	8.	X	1	✔

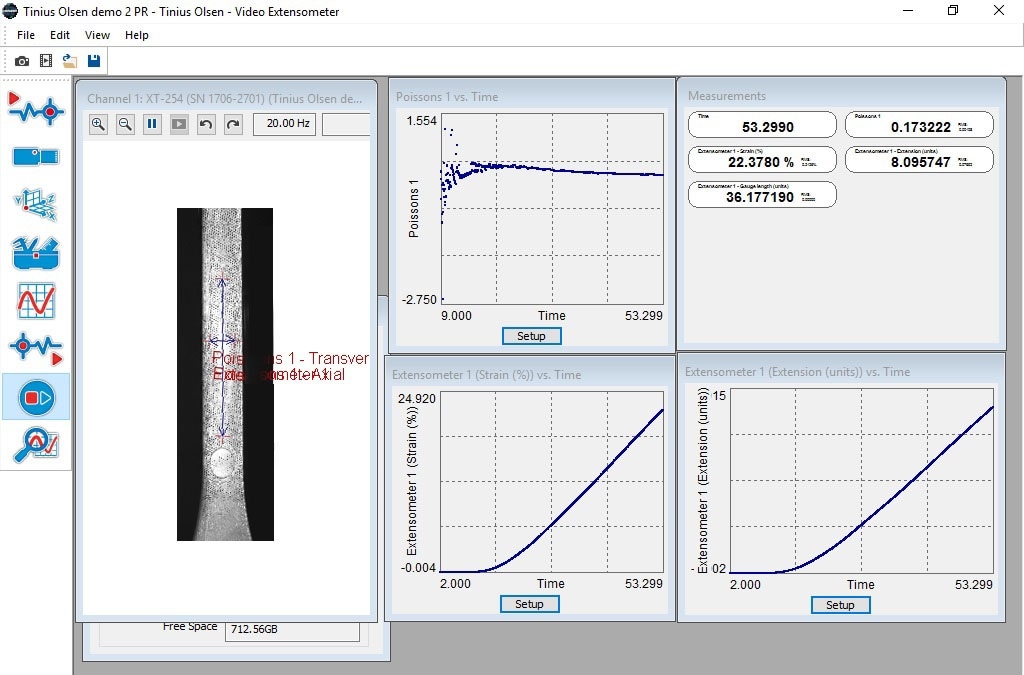

泊松- 带泊松功能的伸展计单数据流％应变	1	X	1	✔
标准垫测试- 使用户能够输入标本尺寸并计算;应力，菌株，E模量，防误假定力测量的最终应力和最终故障强度，假设力量测量是从测试机器传递的注意用于独立模式	N / A.	X	X	✔
回转- 从相对于角度运动中相对于枢轴点移动的点的连续数据流。可以用作整个测试中标本对齐的指示	1	X	1	✔
剪切应变- 具有剪切函数的引伸计单数据流％应变，例如剪切函数。ASTM D 7078.	1	X	2	✔
裂缝长度- 具有剥离测试功能的伸展计单数据流％应变，例如剥离测试功能。ASTM D5528，D3433，ISO 25217	X	选项	选项	选项

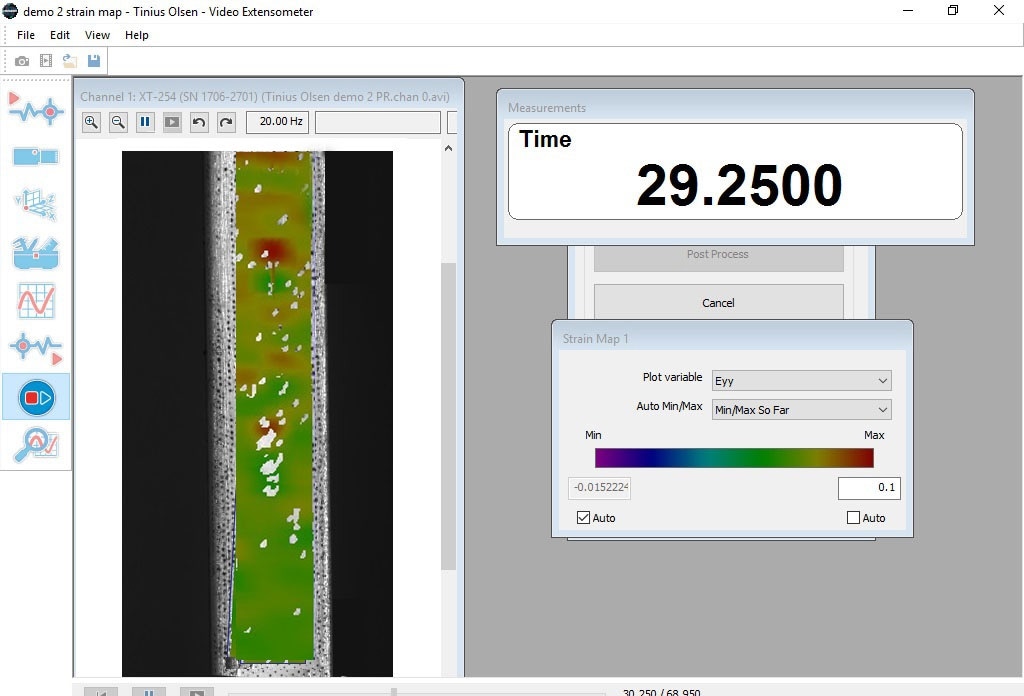

2D DIC.- 应变映射	X	选项	选项	选项
2D来自垫测试镜头	X	X	2	✔
校准支持工具	✔	预校准	预校准	预校准
