的模型1圣和5圣来自Tinius Olsen的用于组件和材料的压缩、拉伸、弯曲和剪切强度测试。欧洲杯足球竞彩坚固的设计包括优质的材料和部件，保证了公司卓越的系统性能、寿命和易用性的声誉。欧洲杯足球竞彩从最小的测试样品到最大的机器容量，一系列的测压元件可以提供精确的应用负载测量。测试机成为完整的，强大的测试系统与握持试样，应变测量仪器和Tinius Olsen的地平线数据分析软件的结合。
特性和好处
- 模型1圣-适用于拉力、弯曲、剪切、压缩和其他测试，最大承受力为1 kN/200 lbf
- 模型5圣-适用于最大压力为5 kN/1000 lbf的压缩、拉伸、弯曲、剪切和其他测试
- 单柱设计，经济，紧凑，易于测试
- 满足或超过国际和国家标准对材料测试系统的要求欧洲杯足球竞彩
- 四个完整长度的T槽集成在机器立柱中，允许附件牢固地安装到测试架上
- 有不同的系统界面可供选择，从习惯的有线手持界面，操作Android应用程序的无线蓝牙界面面板，或运行在PC上的虚拟机控制器应用程序。所有接口均使用Horizon Data Analysis软件运行
- 整体气动分配端口为气动握把提供本地空气供应
选项和配件
- 测试架可拉伸至254毫米/10英寸，以增加测试面积大小1
- 握柄和夹具可以很容易地稳定地安装一个简单的锁定销，这也允许简单和快速的变化
- tiinius Olsen的Horizon软件可以通过操作员连接到测试器上
- 使用视频，编码器，激光，应变计和/或LVDT技术的完整范围的精密引伸计和偏转计
1在订购时供应
型号1 ST的规格
| 框架规范 |
| 拉压载荷能力 |
是的 |
| 框架的能力 |
kN
公斤
磅力 |
1
One hundred.
200 |
| 测试证明 |
100％ |
| 地板或桌子安装 |
表安装 |
| 测试区 |
一个 |
| 列数 |
一个 |
| 列材料 |
铝挤压 |
| 列完 |
阳极氧化膜 |
| 列的颜色 |
自然 |
| 基材 |
低碳钢 |
| 基本完成 |
预底漆，面漆，粉末漆 |
| 基本色 |
TO Cool Grey Web # E6 30 27 |
| 十字头的材料 |
低碳钢固体 |
| 十字头完成 |
预底漆，表面粉末涂料 |
| 十字头的颜色 |
绿色网络# 00 4C 45 |
| 基本覆盖 |
ABS可回收利用 |
| 基地封面颜色 |
Cal Black Web # 11 18 20 |
| 列之间的距离 |
毫米
在 |
N/A
N/A |
| 最大十字头旅行 |
毫米
在 |
755
30. |
| 可选的十字头旅行 |
毫米
在 |
254
10 |
| 刚度 |
kN /毫米
klbf / |
7
39 |
| 高度 |
毫米
在 |
1168
46 |
| 宽度 |
毫米
在 |
511
20. |
| 深度 |
毫米
在 |
467
18 |
| 重量 |
公斤
磅 |
46
101 |
| 力保护系统 |
是的,数字 |
| 位移保护系统 |
是的，机械和用户可编程 |
| 附件配件接口型式 |
女性的直径 |
| 滚珠丝杠类型 |
高精度低侧隙 |
| 滚珠丝杆盖/保护 |
是的 |
| 十字头驱动系统 |
直流伺服电机 |
| 脚的材料 |
不可调抗冲击塑料 |
| 气动空气分布 |
4毫米外径软管，带推式联轴器，
额定最大压力为100psi |
| 支持十字头定位的参考规则 |
是的，毫米和英寸 |
| 用于附件安装的立柱上的T形槽 |
4 x M6 / M8 |
| 半径2米的全十字头速度下的噪音 |
18分贝 |
|
说明—材料测试所需的软件欧洲杯足球竞彩
| 控制器的规格 |
| 最大数据处理速率 |
168兆赫 |
| PC机数据采集速率 |
1000赫兹 |
| 仪表设备连接的数量-外部 |
四个 |
| 仪器设备连接的数量-内部 |
三个 |
| 蓝牙 |
v4.0与A2DP, LE, EDR |
| 外部电脑连接 |
USB |
| 用户界面连接 |
致HMC, Proterm, Horizon |
| 力的测量 |
| 测力装置型式 |
基于应变片的测压元件 |
| 负载细胞可用 |
5N、10N、25N、50N、100N、250N、500N、1kN |
| 决议 |
8388608的一部分 |
| 精度 |
在测压元件力范围内施加的+/-0.2%的力 |
| 范围 |
0.2 - -100% |
| 校准标准 |
+/- 0.5%每ISO 7500-1 ASTM E4 |
| 内部采样率 |
1000赫兹 |
| 扩展测量 |
| 决议 |
0.1μm |
| 精度 |
+ / -10μm |
| 范围 |
+ / - 217 |
| 校准标准 |
Iso 9513, astm e83 |
| 内部采样率 |
2.73千赫 |
| 位置控制 |
| 测试速度 |
毫米/分钟
在/分钟 |
-1000 - 0.001
-40 - 0.00004 |
| 决议 |
μm
在 |
0．1
0.000004 |
| 精度 |
|
+ / - 0.005% |
| 回程速度后试验 |
毫米/分钟
在/分钟 |
-1500 - 0.001
-60 - 0.00004 |
| 十字头定位速度 |
毫米/分钟
在/分钟 |
-1000 - 0.001
-40 - 0.00004 |
| 归零函数 |
|
是的 |
| 功率要求 |
| 电源电压的选择 |
110/240 V |
| 频率 |
50/60 Hz |
| 权力 |
530 w±10% |
| 大气的需求 |
| 工作温度 |
10-40°C |
| 操作湿度 |
10 - 90%不结露 |
| 储存温度 |
10 - 69°C |
| 存储湿度 |
10 - 90%不结露 |
型号5st的规格
| 框架规范 |
| 拉压载荷能力 |
是的 |
| 框架的能力 |
kN
公斤
磅力 |
5
500
1000 |
| 测试证明 |
超过帧容量50% |
| 地板或桌子安装 |
表安装 |
| 测试区 |
一个 |
| 列数 |
一个 |
| 列材料 |
铝挤压 |
| 列完 |
阳极氧化膜 |
| 列的颜色 |
自然 |
| 基材 |
低碳钢 |
| 基本完成 |
预底漆，面漆，粉末漆 |
| 基本色 |
TO Cool Grey Web # E6 30 27 |
| 十字头的材料 |
低碳钢固体 |
| 十字头完成 |
预底漆，表面粉末涂料 |
| 十字头的颜色 |
绿色网络# 00 4C 45 |
| 基本覆盖 |
ABS可回收利用 |
| 基地封面颜色 |
Cal Black Web # 11 18 20 |
| 列之间的距离 |
毫米
在 |
N/A
N/A |
| 最大十字头行程 |
毫米
在 |
755
30. |
| 可选的十字头旅行 |
毫米
在 |
254
10 |
| 刚度 |
kN /毫米
klbf / |
7
39 |
| 高度 |
毫米
在 |
1168
46 |
| 宽度 |
毫米
在 |
511
20. |
| 深度 |
毫米
在 |
467
18 |
| 重量 |
公斤
磅 |
46
101 |
| 力保护系统 |
是的,数字 |
| 位移保护系统 |
是的，机械和用户可编程 |
| 附件配件接口型式 |
女性的直径 |
| 滚珠丝杠类型 |
高精度低侧隙 |
| 滚珠丝杆盖/保护 |
是的 |
| 十字头驱动系统 |
直流伺服电机 |
| 脚的材料 |
不可调抗冲击塑料 |
| 气动空气分布 |
4毫米外径软管，带推式联轴器，
额定最大压力为100psi |
| 支持十字头定位的参考规则 |
是的，毫米和英寸 |
| 用于附件安装的立柱上的T形槽 |
4 x M6 / M8 |
| 半径2米的全十字头速度下的噪音 |
18分贝 |
|
注意:材料测试所需的软件欧洲杯足球竞彩
| 控制器的规格 |
| 最大数据处理速率 |
168兆赫 |
| PC机数据采集速率 |
1000赫兹 |
| 仪表设备连接的数量-外部 |
四个 |
| 仪器设备连接的数量-内部 |
三个 |
| 蓝牙 |
v4.0与A2DP, LE, EDR |
| 外部电脑连接 |
USB |
| 用户界面连接 |
致HMC, Proterm, Horizon |
| 力的测量 |
| 测力装置型式 |
基于应变片的测压元件 |
| 负载细胞可用 |
5N、10N、25N、50N、100N、250N、500N、1kN |
| 决议 |
8388608的一部分 |
| 精度 |
在测压元件力范围内施加的+/-0.2%的力 |
| 范围 |
0.2 - -100% |
| 校准标准 |
+/- 0.5%每ISO 7500-1 ASTM E4 |
| 内部采样率 |
1000赫兹 |
| 扩展测量 |
| 决议 |
0.1μm |
| 精度 |
+ / -10μm |
| 范围 |
+ / - 217 |
| 校准标准 |
Iso 9513, astm e83 |
| 内部采样率 |
2.73千赫 |
| 位置控制 |
| 测试速度 |
毫米/分钟
毫米/分钟
在/分钟
在/分钟 |
0.001-1000至2 kN
0.001-500至5 kN
0.00004-40至400 LBF
0.00004 -20 - 1000磅力 |
| 决议 |
μm
在 |
0．1
0.000004 |
| 精度 |
|
+ / - 0.005% |
| 回程速度后试验 |
毫米/分钟
在/分钟 |
-1500 - 0.001
-60 - 0.00004 |
| 十字头定位速度 |
毫米/分钟
在/分钟 |
-1000 - 0.001
-40 - 0.00004 |
| 归零函数 |
|
是的 |
| 功率要求 |
| 电源电压的选择 |
110/240 V |
| 频率 |
50/60 Hz |
| 权力 |
530 w±10% |
| 大气的需求 |
| 工作温度 |
10-40°C |
| 操作湿度 |
10 - 90%不结露 |
| 储存温度 |
10 - 69°C |
| 存储湿度 |
10 - 90%不结露 |

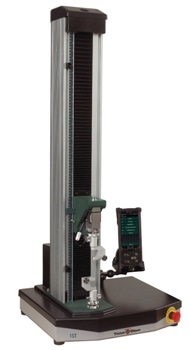

Tinius Olsen’s台式拉力，压缩，弯曲和剪切测试仪-型号1和5 ST

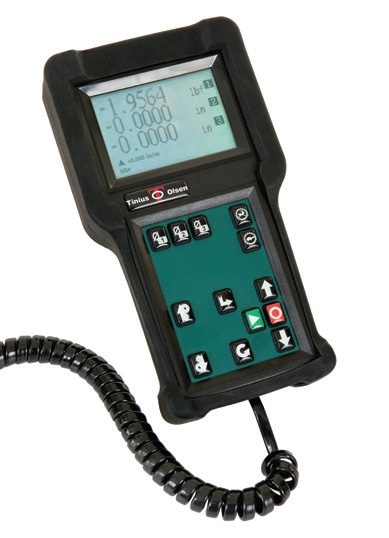

熟悉的手持接口连接到机器上。由于其更大，触觉，密封键盘，这一界面是理想的操作人员使用手套加载和卸载标本，更喜欢一个按钮键盘。它需要在连接的PC机上运行虚拟机控制软件来操作机器的基本功能和报告基本的数值测试数据。
通过蓝牙连接到机器的无线手持接口。该界面采用基于android的操作平台，可以用来控制机器本身，也可以与蒂纽斯·奥尔森(Tinius Olsen)的Horizon软件结合使用
