这型号10，，，，25ST， 和第50are built for tension, flexure, compression, and shear strength testing on assemblies and materials. The strong design includes quality materials and components that ensure the company’s reputation for excellent system performance, longevity, and ease of use is maintained. A range of loadcells is available in varying capacities that deliver precise applied load measurements from the smallest test specimen to ones that go to maximum machine capacity. Test machines become total, powerful test systems with the incorporation of grips to hold the specimen, strain measurement instrumentation and Tinius Olsen’s Horizon Data Analysis software.
功能和好处
- 型号10：适用于张力，弯曲，压缩，剪切和其他测试，达到10 kN/2000 lbf的最大力
- 25型：适用于张力，弯曲，压缩，剪切和其他测试，达到25 kN/5000 lbf的最大力
- 50型：适用于张力，弯曲，压缩，剪切和其他测试，达到50 kN/11,000 lbf的最大力
- 机器列中内置的八个全长T插槽，以允许将配件牢固地安装到测试框架上
- 从熟悉的系带手持接口，操作Android应用程序的无线蓝牙接口面板或在PC上运行的虚拟机控制器应用程序，可以使用各种系统接口选项。所有接口都使用地平线数据分析软件运行
- 满足或超过国际和国家材料测试系统标准的要求欧洲杯足球竞彩
- 积分气动分销端口为气动握把提供当地空气供应
模型10和型号50st的选项和配件
- 测试框架可以扩展高达400毫米/16英寸，以增加测试区域尺寸1
- 固定装置和握把可以通过简单的锁定销牢固地牢固地安装，这也允许简单，快速的更改
- 使用视频，激光，编码器，应变仪和/或LVDT技术可获得完整的精度扩展计和偏差仪的完整范围
- 可以在低温或高温下进行测试设置炉和/或环境室
- 可以安装带有互锁的安全外壳，以保护操作员免受暴力标本的断裂
- Tinius Olsen’s Horizon software can be linked to the tester by the operator
1订单时提供
模型25ST的选项和配件
- 测试框架最多可以拉伸400毫米/16英寸以增加测试区域尺寸1
- 握把和固定装置可以通过简单的锁定销牢固地牢固地安装，这也可以简单而快速的更改
- 使用激光，视频，应变仪，编码器和/或LVDT Technologies提供完整的精度扩展计和挠度计
- Tinius Olsen’s Horizon software can be linked to the tester by the operator
1订单时提供
模型10ST的规格
| 框架规格 |
| 张力压缩负荷能力 |
是的 |
| 框架容量 |
kn
公斤
LBF |
10
1000
2000 |
| 证明测试 |
超过框架的50％ |
| 地板或桌子安装 |
桌子安装 |
| 测试区 |
一 |
| 列数 |
二 |
| 列材料 |
铝挤出 |
| 列完成 |
阳极氧化 |
| 列颜色 |
自然的 |
| 基本材料 |
软钢 |
| 基础饰面 |
预先染色的涂料粉涂料油漆 |
| 基本颜色 |
冷却灰色网＃E6 30 27 |
| 交叉头材料 |
低碳钢固体 |
| 十字架饰面 |
预先染色的顶级粉末涂料 |
| 十字架颜色 |
TO Green Web # 00 4C 45 |
| 基础盖 |
ABS可回收 |
| 基盖颜色 |
Cal Black Web＃11 18 20 |
| 列之间的距离 |
毫米
在 |
410
16 |
| 最大的十字架旅行 |
毫米
在 |
1090
43 |
| 可选的十字头旅行 |
毫米
在 |
410
16 |
| 刚性 |
kn/mm
KLBF/in |
100
557 |
| 高度 |
毫米
在 |
1625年
64 |
| 宽度 |
毫米
在 |
729
29 |
| 深度 |
毫米
在 |
506
20 |
| 重量 |
公斤
磅 |
130
287 |
| 力保护系统 |
是的，，，，digital |
| 位移保护系统 |
是的，机械和用户可编程 |
| 附件拟合接口类型 |
雌性直径 |
| 球螺钉类型 |
高精度低压 |
| 球螺丝盖/保护 |
是的 |
| 交叉驱动系统 |
DC伺服电机 |
| Feet material |
不可调节的抗抗塑料 |
| 气动空气分布 |
4 mm OD hose with pushfit coupling,
额定为100 psi |
| 支持交叉头定位的参考规则 |
是的，毫米和英寸 |
| t插槽插件用于附件安装 |
八x M6/m8 |
| 全面交叉头速度2 m半径的噪音 |
22 dB |
|
| 控制器规格 |
| 最大数据处理率 |
168 MHz |
| PC的数据采集率 |
1000 Hz |
| 仪器设备连接的数量 - 外部 |
四个 |
| 仪器设备连接的数量 - 内部 |
三 |
| 启用蓝牙 |
v4.0与A2DP，LE，EDR |
| 外部PC连接 |
USB |
| User interface connectivity |
到HMC，Proterm，Horizon |
| 力量测量 |
| 力测量装置类型 |
菌株基基负载电池 |
| 负载电池可用 |
5N，10N，25N，50N，100N，250N，500N，1KN，2.5KN，5KN，10KN |
| 解决 |
8,388,608的一部分 |
| 准确性 |
+/-跨负载电池范围施加力的0.2％ |
| 范围 |
0.2-100% |
| 校准标准 |
+/- 0.5％每ISO 7500-1 ASTM E4 |
| 内部抽样率 |
1000 Hz |
| 扩展测量 |
| 解决 |
0.1 μm |
| 准确性 |
+/-10μm |
| 范围 |
+/- 217 m |
| 校准标准 |
ISO 9513，ASTM E83 |
| 内部抽样率 |
2.73 kHz |
| 位置控制 |
| Test speed |
mm/min
在/分钟 |
0.001-1000to 10 kN
0.00004-40至2,000 lbf |
| 解决 |
μm
在 |
0.1
0.000004 |
| 准确性 |
|
+/- 0.005％ |
| 返回速度后测试 |
mm/min
在/分钟 |
0.001-1000
0.00004-40 |
| 交叉头定位速度 |
mm/min
在/分钟 |
0.001-1000
0.00004-40 |
| 返回零功能 |
|
是的 |
| 电源要求 |
| 供应电压选项 |
110/240 v |
| 频率 |
50/60 Hz |
| 力量 |
530 W +/- 10％ |
| 大气要求 |
| 工作温度 |
10-40°C |
| 操作湿度 |
10-90％的不调节 |
| 储存温度 |
10-69°C |
| 存储湿度 |
10-90％的不调节 |
笔记：材料测试所需的软件欧洲杯足球竞彩
模型25S的规格
| 框架规格 |
| 张力压缩负荷能力 |
是的 |
| 框架容量 |
kn
公斤
LBF |
25
2500
5000 |
| 证明测试 |
超过框架的50％ |
| 地板或桌子安装 |
桌子安装 |
| 测试区 |
一 |
| 列数 |
二 |
| 列材料 |
铝挤出 |
| 列完成 |
阳极氧化 |
| 列颜色 |
自然的 |
| 基本材料 |
软钢 |
| 基础饰面 |
预先染色的涂料粉涂料油漆 |
| 基本颜色 |
冷却灰色网＃E6 30 27 |
| 交叉头材料 |
低碳钢固体 |
| 十字架饰面 |
预先染色的顶级粉末涂料 |
| 十字架颜色 |
TO Green Web # 00 4C 45 |
| 基础盖 |
ABS可回收 |
| 基盖颜色 |
Cal Black Web＃11 18 20 |
| 列之间的距离 |
毫米
在 |
410
16 |
| 最大的十字架旅行 |
毫米
在 |
1090
43 |
| 可选的十字头旅行 |
毫米
在 |
410
16 |
| 刚性 |
kn/mm
KLBF/in |
100
557 |
| 高度 |
毫米
在 |
1265
64 |
| 宽度 |
毫米
在 |
729
29 |
| 深度 |
毫米
在 |
506
20 |
| 重量 |
公斤
磅 |
130
287 |
| 力保护系统 |
是的，，，，digital |
| 位移保护系统 |
是的，机械和用户可编程 |
| 附件拟合接口类型 |
雌性直径 |
| 球螺钉类型 |
高精度低压 |
| 球螺丝盖/保护 |
是的 |
| 交叉驱动系统 |
DC伺服电机 |
| Feet material |
不可调节的抗抗塑料 |
| 气动空气分布 |
4 mm OD hose with pushfit coupling,
额定为100 psi |
| 支持交叉头定位的参考规则 |
是的，毫米和英寸 |
| t插槽插件用于附件安装 |
八x M6/m8 |
| 全面交叉头速度2 m半径的噪音 |
22 dB |
|
| 控制器规格 |
| 最大数据处理率 |
168 MHz |
| PC的数据采集率 |
1000 Hz |
| 仪器设备连接的数量 - 外部 |
四个 |
| 仪器设备连接的数量 - 内部 |
三 |
| 启用蓝牙 |
v4.0与A2DP，LE，EDR |
| 外部PC连接 |
USB |
| User interface connectivity |
到HMC，Proterm，Horizon |
| 力量测量 |
| 力测量装置类型 |
菌株基基负载电池 |
| 负载电池可用 |
5N，10N，25N，50N，100N，250N，500N，1KN，2.5KN，5KN，10KN，，，，25kn |
| 解决 |
8,388,608的一部分 |
| 准确性 |
+/-跨负载电池范围施加力的0.2％ |
| 范围 |
0.2-100% |
| 校准标准 |
+/- 0.5％每ISO 7500-1 ASTM E4 |
| 内部抽样率 |
1000 Hz |
| 扩展测量 |
| 解决 |
0.1 μm |
| 准确性 |
+/-10μm |
| 范围 |
+/- 217 m |
| 校准标准 |
ISO 9513，ASTM E83 |
| 内部抽样率 |
2.73 kHz |
| 位置控制 |
| Test speed |
mm/min
mm/min
在/分钟
在/分钟 |
0.001-1000to 10 kN
0.001-500至25 kN
0.00004-40至2,000 lbf
0.00004-20至5,000 lbf |
| 解决 |
μm
在 |
0.1
0.000004 |
| 准确性 |
|
+/- 0.005％ |
| 返回速度后测试 |
mm/min
在/分钟 |
0.001-1000
0.00004-40 |
| 交叉头定位速度 |
mm/min
在/分钟 |
0.001-1000
0.00004-40 |
| 返回零功能 |
|
是的 |
| 电源要求 |
| 供应电压选项 |
110/240 v |
| 频率 |
50/60 Hz |
| 力量 |
2000 W +/- 10％ |
| 大气要求 |
| 工作温度 |
10-40°C |
| 操作湿度 |
10-90％的不调节 |
| 储存温度 |
10-69°C |
| 存储湿度 |
10-90％的不调节 |
50型的规格
| 框架规格 |
| 张力压缩负荷能力 |
是的 |
| 框架容量 |
kn
公斤
LBF |
50
5000
11000 |
| 证明测试 |
超过框架容量25％ |
| 地板或桌子安装 |
桌子安装 |
| 测试区 |
一 |
| 列数 |
二 |
| 列材料 |
铝挤出 |
| 列完成 |
阳极氧化 |
| 列颜色 |
自然的 |
| 基本材料 |
软钢 |
| 基础饰面 |
预先染色的涂料粉涂料油漆 |
| 基本颜色 |
冷却灰色网＃E6 30 27 |
| 交叉头材料 |
低碳钢固体 |
| 十字架饰面 |
预先染色的顶级粉末涂料 |
| 十字架颜色 |
TO Green Web # 00 4C 45 |
| 基础盖 |
ABS可回收 |
| 基盖颜色 |
Cal Black Web＃11 18 20 |
| 列之间的距离 |
毫米
在 |
410
16 |
| 最大的十字架旅行 |
毫米
在 |
1065
42 |
| 可选的十字头旅行 |
毫米
在 |
400
16 |
| 刚性 |
kn/mm
KLBF/in |
100
557 |
| 高度 |
毫米
在 |
1655年
65 |
| 宽度 |
毫米
在 |
729
29 |
| 深度 |
毫米
在 |
506
20 |
| 重量 |
公斤
磅 |
163
359 |
| 力保护系统 |
是的，，，，digital |
| 位移保护系统 |
是的，机械和用户可编程 |
| 附件拟合接口类型 |
雌性直径 |
| 球螺钉类型 |
高精度低压 |
| 球螺丝盖/保护 |
是的 |
| 交叉驱动系统 |
DC伺服电机 |
| Feet material |
不可调节的抗抗塑料 |
| 气动空气分布 |
4 mm OD hose with pushfit coupling,
额定为100 psi |
| 支持交叉头定位的参考规则 |
是的，毫米和英寸 |
| t插槽插件用于附件安装 |
八x M6/m8 |
| 全面交叉头速度2 m半径的噪音 |
31 dB |
|
| 控制器规格 |
| 最大数据处理率 |
168 MHz |
| PC的数据采集率 |
1000 Hz |
| 仪器设备连接的数量 - 外部 |
四个 |
| 仪器设备连接的数量 - 内部 |
三 |
| 启用蓝牙 |
v4.0与A2DP，LE，EDR |
| 外部PC连接 |
USB |
| User interface connectivity |
到HMC，Proterm，Horizon |
| 力量测量 |
| 力测量装置类型 |
菌株基基负载电池 |
| 负载电池可用 |
25N，50N，100N，250N，500N，1KN，2.5KN，5KN，10KN，25KN，50KN |
| 解决 |
8,388,608的一部分 |
| 准确性 |
+/-跨负载电池范围施加力的0.2％ |
| 范围 |
0.2-100% |
| 校准标准 |
+/- 0.5％每ISO 7500-1 ASTM E4 |
| 内部抽样率 |
1000 Hz |
| 扩展测量 |
| 解决 |
0.1 μm |
| 准确性 |
+/-10μm |
| 范围 |
+/- 217 m |
| 校准标准 |
ISO 9513，ASTM E83 |
| 内部抽样率 |
2.73 kHz |
| 位置控制 |
| Test speed |
mm/min
mm/min
在/分钟
在/分钟 |
0.001-500至20 kN
0.001-250至50 kN
0.00004-20至4000 lbf
0.00004-10至11,000 lbf |
| 解决 |
μm
在 |
0.1
0.000004 |
| 准确性 |
|
+/- 0.005％ |
| 返回速度后测试 |
mm/min
在/分钟 |
0.001-500
0.00004-20 |
| 交叉头定位速度 |
mm/min
在/分钟 |
0.001-500
0.00004-20 |
| 返回零功能 |
|
是的 |
| 电源要求 |
| 供应电压选项 |
110/240 v |
| 频率 |
50/60 Hz |
| 力量 |
2000 W +/- 10％ |
| 大气要求 |
| 工作温度 |
10-40°C |
| 操作湿度 |
10-90％的不调节 |
| 储存温度 |
10-69°C |
| 存储湿度 |
10-90％的不调节 |

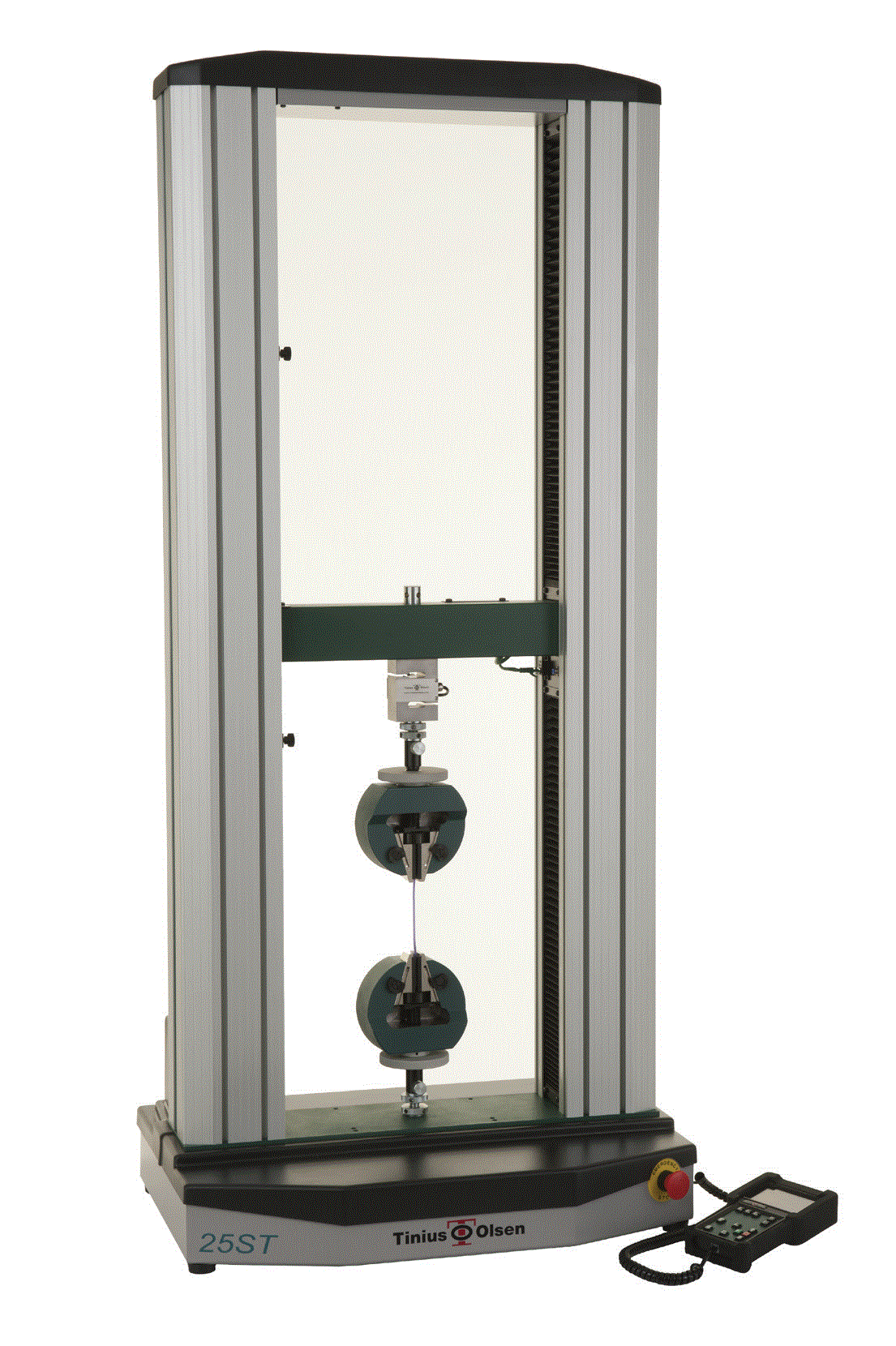

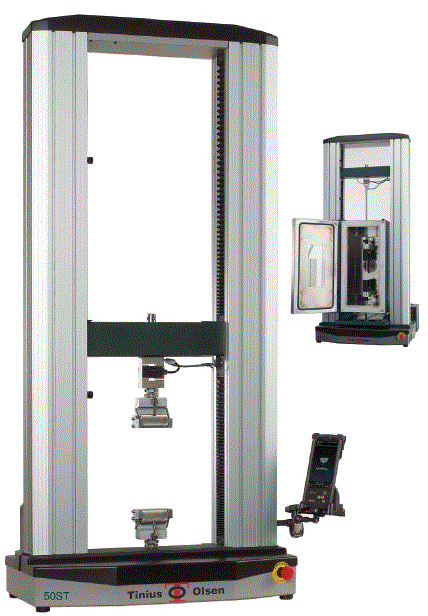

型号10、25和50 ST-台式测试仪，用于张力，压缩，弯曲和剪切

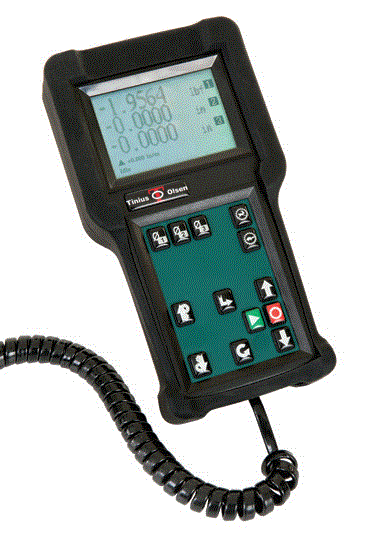

熟悉的手持界面绑在机器上。该界面具有更大的触觉，密封的键盘，非常适合使用手套加载和卸载样品并更喜欢按钮键盘的操作员。它需要在连接的PC上运行的虚拟机控制软件来操作基本机器功能并报告基本的数值测试数据。

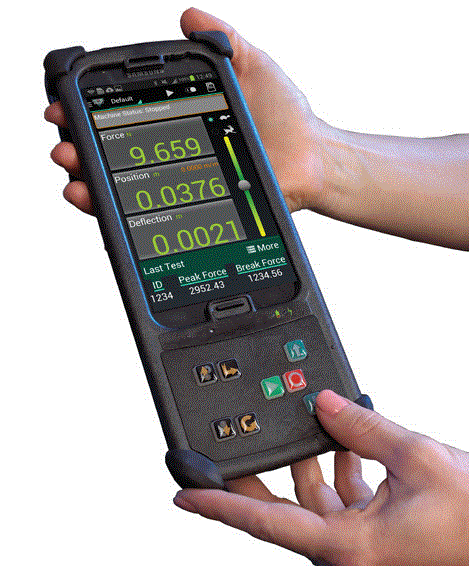

通过蓝牙链接连接到机器的无线手持界面。该界面具有基于Android的操作平台，可用于单独控制机器或与Tinius Olsen的Horizon Software一起控制机器
