数字式压缩测试仪-全自动0至5000kn

需要更多的信息吗?

让我们帮助您查询，宣传册和定价要求

请求报价
下载PDF副本
下载手册

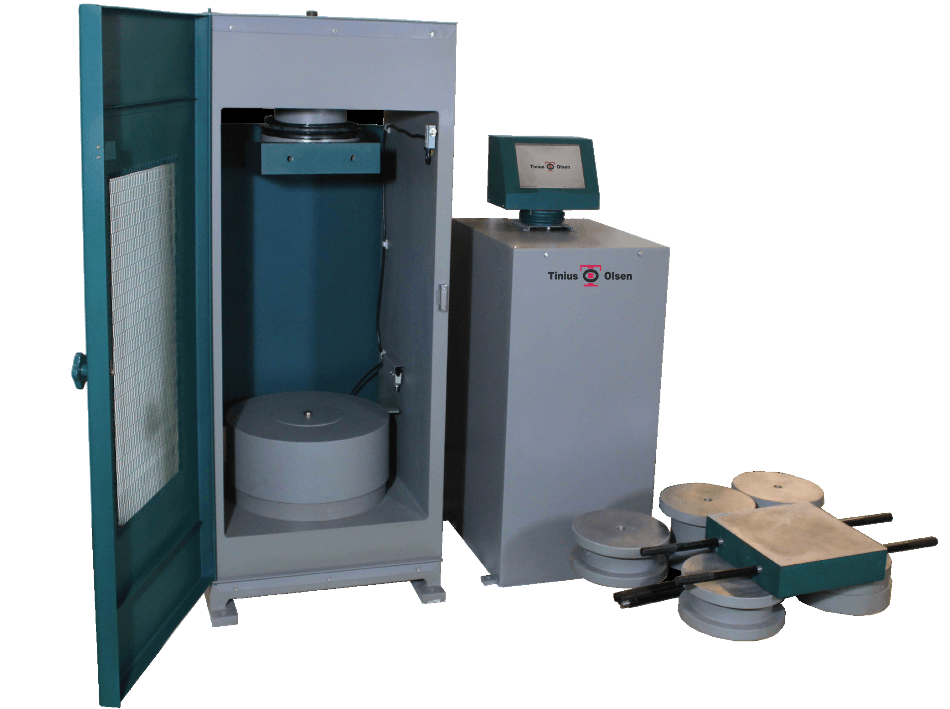

的Tinius Olsen FA系列的TO317E-FA型号最大的测试能力为450,000 lbf或2000 kn。该机器主要用于测试4“（100毫米）和6”（150 mm）混凝土立方体，100毫米和150毫米混凝土气缸。

Tinius Olsen FA系列数字压缩测试仪具有非常坚固的框架，在测试混凝土立方体或混凝土圆柱体时具有良好的稳定性。这些紧凑的测试设备包含三个核心部件:液压泵，重载框架，控制和显示系统。

大下轴承座由波纹管组成，以防止碎片和灰尘进入加载活塞造成泄漏。这种大型承重块的另一个好处是，它允许一个宽阔的水平入口开放和许多现成的入口加载和移除标本。

本系列还采用了快速变化压板系统，操作员可以迅速且易于改变附件，在气缸，立方体，块和梁样本测试之间快速切换。

液压泵系统通过高压液压软管连接到装载框架并连接到活塞。控制完成的装载和活塞返回速度由控制器自动调节。

虽然这些机器适当地定位以测试汽缸和立方体，但是可以通过将弯曲测试附件集成在TO317E-FA框架中的泵送单元中起作用的挠度测试附件来将测试用于另一个水平。拟合简单的手动阀门系统后，用户设置为测试混凝土梁的弯曲强度，最多100 kN（22,000 LBF）最大负载。

或者，另一个用于测试空心棱镜压缩的附件可以连接到主测试框架上。这个附件，型号为TO314-LU-SPL，可以测试近三堆空心棱镜。

FA系列具有后门和前门，便于装载圆柱体，并将分散的标本涂布在后部。后部还有一个碎屑槽，使液压软管和阀门连接的保护倍增。附加安全功能包括电子限位开关，物理限位开关和紧急恐慌按钮，以保证用户的投资持续多年的测试。FA系列配有三个控制器选项：

EDI，使用膜键盘和LCD显示器的直接设计，以允许操作员简单有效地选择测试参数
具有10英寸TFT电阻式触摸屏显示的先进系统。易于阅读和操作，它有简单和逻辑的输入屏幕，并显示测试负载与时间的实时图表
FA系列也可以附加到运行到Horizo n软件的PC和计算机调节的测试和机器。同时，Horizo n软件将产生和显示负载或压力，VS时间图;还提供完整的SPC分析

关键特性

符合或超过重要的ASTM, AASHTO, EN标准
自动应力测定和显示
手动速度控制
标准配置有网窗的联锁安全门
自对准压板，具有快速附件变更能力
过载和过行程安全保护
自动数据记录菜单驱动接口
峰值负荷捕获和录制

规范

模型	容量	水平间隙	垂直间隙	活塞行程	降低滚筒直径
到-302e.	50 KN / 11,000 LBF	260 mm / 10.24	390毫米/ 15.35	50 mm / 2英寸	150 mm / 5.9
到-305e.	100 Kn / 22,000 LBF	260 mm / 10.24	390毫米/ 15.35	50 mm / 2英寸	150 mm / 5.9
到-308e.	250 KN / 55,000 LBF	260毫米/ 10.24	390毫米/ 15.35	50 mm / 2英寸	150 mm / 5.9
到-309e.	25-250 KN.	230 - 260毫米	230-390毫米	50 mm / 2英寸	150毫米
- 311 e	500 Kn / 110,000 LBF	260毫米/ 10.24	390毫米/ 15.35	50 mm / 2英寸	222 mm / 8.75
到314e.	1000 kN / 225000磅力	260毫米/ 10.24	390毫米/ 15.35	50 mm / 2英寸	222 mm / 8.75
到-315e.	1500 KN / 338,000 LBF	305 mm / 12in	370毫米/ 14.57	50 mm / 2英寸	222 mm / 8.75
到317e.	2000 KN / 450,000 LBF	340毫米/ 13.4	340毫米/ 13.4	50 mm / 2英寸	222 mm / 8.75
到317e-std	2000 KN / 450,000 LBF	340毫米/ 13.4	340毫米/ 13.4	50 mm / 2英寸	222 mm / 8.75
- 320 e	3000 kn / 675,000 lbf	340毫米/ 13.4	340毫米/ 13.4	50 mm / 2英寸	222 mm / 8.75
到-320E-FA-CT-5000	5000 kN	620毫米	610毫米	50 mm / 2英寸	341毫米

笔记：1.这些型号符合所有相关的欧洲CE健康和安全指令EN 50081-1, 580081-1, 73/23/EEC, EN 61010-1。2.规格如有更改，恕不另行通知。3.可提供适当的砖压板作为选择。4.一套垫片，以适应指定的样品尺寸提供机器。

配件

作为标准供应

RS232电缆
下压板
垫片(150,100,60,35毫米)
具有上压板的球形座椅

可选配件

到-320-5500纸板设置为6 x 12“混凝土圆筒
TO-320-5502压板组用于4 × 8”混凝土钢瓶
TO-320-5504压板组用于3 x 6”混凝土钢瓶
TO-320-5510压板组2 "立方体
TO-320-5512 6 "立方体压板组
to -320-5518压板组，最多12 "
到-320-5519圆柱形样品盖 - 每套两个帽子
TO-320-5520 6 "帽用橡胶衬垫，60 shore A硬度(包10个)
TO-320-5521压缩框架夹具组件(无压板)
TO-320-5521-01 50毫米方形压板，设置为TO 320-5521
TO-320-5521-02 2 "方形模板
到-320-5521-03 40 mm方形压板
至320-5524圆柱形样本帽，4“每组Dia -TWO
至320-5522柔性夹具/附件
TO-320-5525 4英寸帽用橡胶衬垫，60 shore A硬度(每袋10个)
到320-5523 BSEN 12390稳定符合油填充的球座，压板
TO-320-5527 BSEN 12390稳定性符合充油的改进球座
到-320-5529 RS232电缆
TO-320-5528拉伸劈裂强度测试附件
至320-5532矩形压板为棱镜，475 x 250 mm
到320-5534纸板套，直径165毫米。，上压板中的同心环
到33101-BS弯曲测试框架，100 kN，无泵，使用CTM双向阀门
TO-33101-ASTM弯曲试验架，100 kN，无泵，采用CTM双通阀
到314-LU-SPL 1000 kN装载框架用于测试中空棱镜 - 三堆栈最大
TO-31727-1应变测量附件
TO-320-LU-SPL棱镜/块试验架3000kn，无泵，采用CTM阀
TO-343铸型为100mm立方
在铸铁中为-344模具150毫米立方体
在铸铁中为-344-20模具200毫米立方体
在铸铁中为-417模具50毫米立方体
在海军黄铜中为417-3英国三港模具50毫米立方体 - 每只ASTM
钢中的414模具为70.6毫米立方体
TO-417-CI铸铁三组模具50mm立方
TO-320-5542压板搬运组件，带有用于3000 kN CTM的250 × 750毫米压板组
TO-320-5541压板搬运组件，带250x445毫米压板，适用于2000 kN或3000 kN CTM
21001146土木工程(混凝土)库为地平线软件
21001104地平线软件的土木工程主要平台

控制器选项

的FA系列提供三种控制器选择:

EDI - 一种使用膜键盘和LCD显示器的直接设计，以允许操作员有效且轻松地选择测试参数
具有10“TFT电阻触摸屏显示器更先进的系统。易于读取和操作，控制器具有简单且逻辑输入屏幕，并显示测试负载的实时图VS时间
FA系列也可以链接到运行到Horizo n软件的PC以及计算机调节的测试和机器。同时，Horizo n软件将产生和显示负载或压力，VS时间图

Horizo n软件

Tinius Olsen很高兴地介绍了Horizon包测试软件的下一个发展。作为开发过程的一部分，他们采用了现有软件产品的顶级特性，包括QMat、Test Navigator和EP600软件，整合了大量的报告撰写和数据操作能力，并在此过程中，开发了一个新的，无与伦比的测试平台，将使您的材料测试程序的工作变得轻松，无论它们是为严格的研发或QC测试的图表和分析功能而设计的。欧洲杯足球竞彩Horizon软件的第一个特点就是使用了最新的Windows环境。这些熟悉的格式使它易于使用和学习，特别是由于在整个程序中都维护了相同的熟悉功能。

关键特性

测试编辑器
输出编辑器
方法编辑器
结果编辑器
测试方法库
多种语言
多方面的安全
标签测试和召回区域
多机控制
触摸屏启用*

*触摸屏需要使用Windows 8操作系统和触摸屏。

触摸屏的增强数字指示灯

Tinius Olsen的新型触摸屏的EDI显示屏是加强他们当前的EDI产品。它是一个先进的数字控制和显示系统，具有10英寸（对角线）电阻触摸屏显示器，并配有完整的手写笔，以便于佩戴手套的用户操作。此新的触摸屏显示匹配使用当前EDI控制器的所有测试帧。易于读取和操作，控制器具有简单且逻辑输入屏幕，并显示测试负载VS时间的实时图。

关键特性

触摸屏TFT与800 x 480像素
icon驱动的软件显示易用的图和图表
同时显示负载VS时间图，应力和实际负载率
独特的数据存储选项与内部存储(200个测试)和直接到USB拇指驱动器存储
选配集成热敏打印机

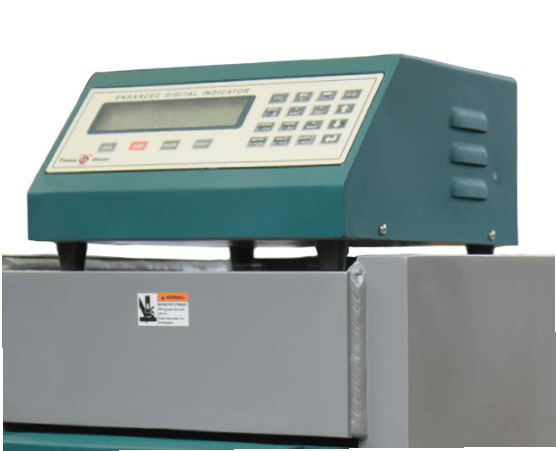

增强数字指示器

EDI是一种直接设计，使用薄膜键盘和液晶显示屏，让操作人员轻松有效地选择测试参数。TO EDI头与所有TO混凝土压缩测试机DG, FA模型和Flex测试机DG模型一起交付。

关键特性

白色背光液晶显示器，四行，每行40个字符
多单位力量和压力，公制，帝国，si
标本区域输入标本菜单
力校准范围1%至100%精度+\- 1%的施加力
平行打印机O\P点阵格式任何尺寸的纸张
步伐速率控制指示
峰值力和应力结果
RS232输出 - ASCII逗号分隔的结果数据
大约2000个存储结果
两个通道I\P容纳CTM和伸缩单元或CTM和块测试单元
用压缩计测量杨氏模量和应变可以计算

配件

球座位压板

球座和压板处理选项改善了系统，以支持测试合规和适当的样品处理。

BS EN 12390需要经过认证的稳定性和对准，该稳定性和对准是使用充气球座和上压板到达的。

压板处理组装

块压板460 x 280 x 75 mm，具有滑轨组件，用于测试混凝土块和其他结构材料。欧洲杯足球竞彩滑轨组件允许压板容易地安装而不移除电流圆形压缩压板。它们可以安装在所有半自动和自动压缩机上。他们应该安装工厂。

关键特性

减少人工操作
提高实验室效率
兼容半自动和全自动压缩机

压缩计和伸长计

扩展器是用于测量对象长度的变体的设备。有利的是应力 - 应变测量和拉伸试验。它的名称来自'extension-meter'。压缩仪用于建立混凝土汽缸的应变和变形特性。

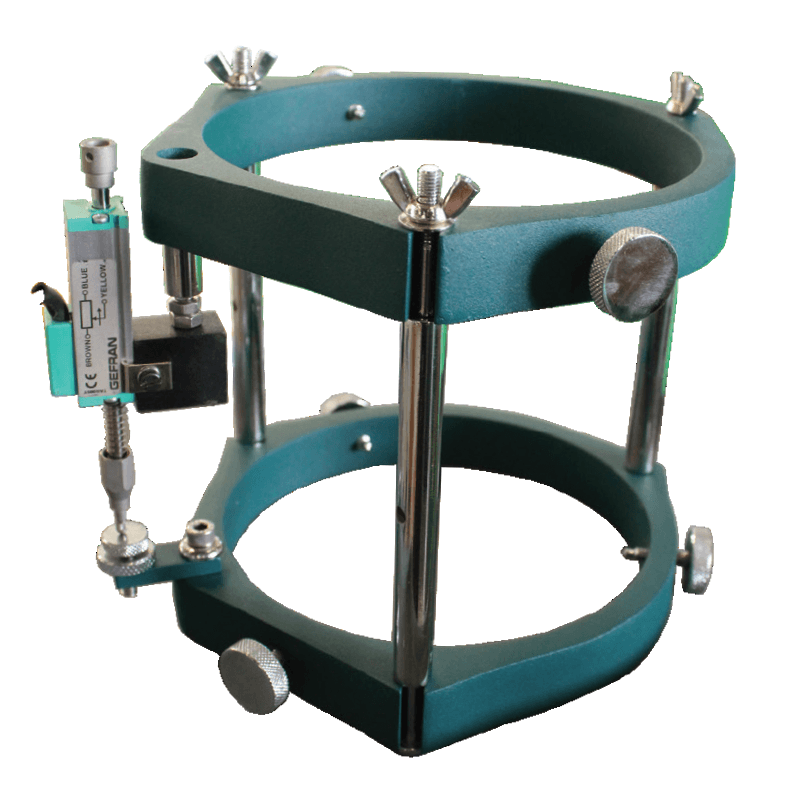

纵向压缩计

该装置用于建立150mm直径×300mm长度的标准混凝土圆柱体的应变和变形特性。压缩计有两个框架，用于使用具有硬化和锥形端的五个紧固螺钉夹紧到样品上。两个间隔物保持框架位置。可修改的枢轴棒在枢轴螺钉上搁置。

弹簧使枢轴杆能够与枢轴螺钉保持接触。球链用于改变弹簧的张力。将固定到顶部框架上的支架的拨号计用于执行变形测量。

可选配件

TO-072模拟千分表，5毫米x 0.002毫米
TO-072-DG数字量规，5 mm x 0.001 mm

横向伸直计

这用于建立150毫米直径× 300毫米高水泥混凝土圆柱体的横向延伸，同时进行压缩试验。引伸计有两个以一端为轴的活动框架。千分表测量侧向伸长，一个可拆卸的间隔条用于千分表的初步设置。伸长计是用螺丝与试样连接的。它提供完整的TO-072千分表或TO-072DG数字表。

适用标准

ASTM C469

可选配件

至072模拟拨号计，5 x 0.002 mm
TO-072-DG数字量规，5 x 0.001 mm

配件

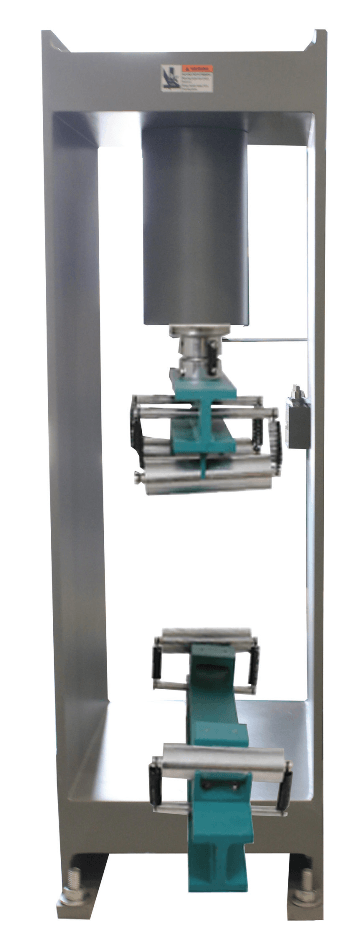

弯曲试验机

抗弯试验机是用来测试混凝土梁的抗弯强度的。他们的设计提供了充分的刚性在他们的工作范围内，因为向下运动的活塞应用负载。提供了用于测试不同尺寸梁的垫片，负载显示在数字指示器上。150 × 150 × 700mm的梁，支撑跨距为600mm，承载跨距为200mm; 100 × 100 × 500mm的梁，支撑跨距为400mm，承载跨距为133mm。

在建筑项目中使用混凝土时，主要考虑的一个问题是评估混凝土承受弯曲压力的能力以及它需要被支撑的频率。对于混凝土，最有效的检测方法是弯曲试验。在150 x 150 x 750 mm和/或100 x 100 x 500 mm的试样梁上，在测试梁的底部达到的最大拉伸应力被称为材料的弯曲强度/断裂模量。

关键特性
