数字压缩测试仪-手动0至5000kn

需要更多的信息吗?

让我们帮助您的询价，小册子和价格要求

请求报价
下载拷贝
下载手册

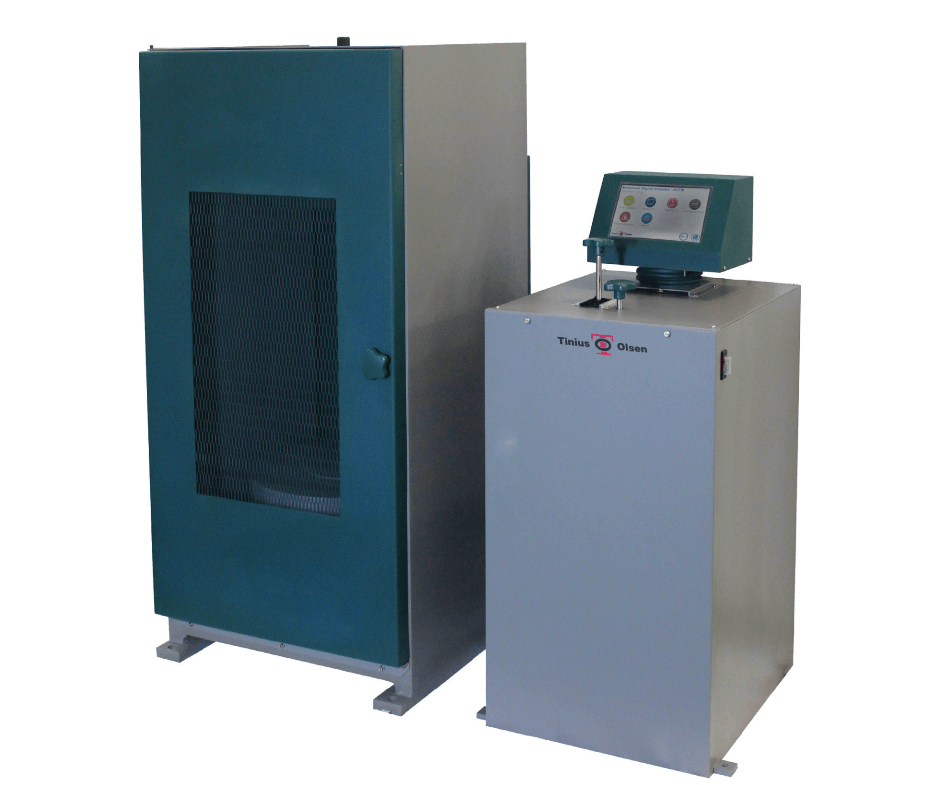

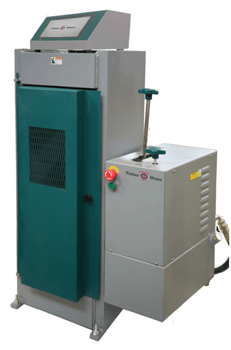

的DG系列型号TO317E-DG最大测试能力为450,000 lbf或2000 kN。本机主要用于4”(100mm)和6”(150mm)混凝土立方体、100mm和150mm混凝土圆柱体的测试。

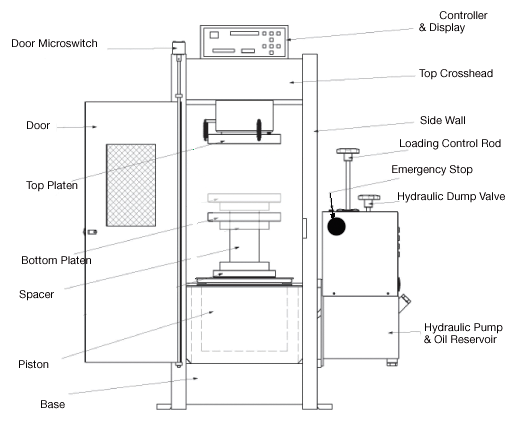

Tinius Olsen DG系列数字压缩测试仪具有非常坚固的框架，在测试混凝土立方体或混凝土圆柱体时具有良好的稳定性。这些紧凑的测试设备包含三个核心部件:液压泵，重载框架，控制和显示系统。

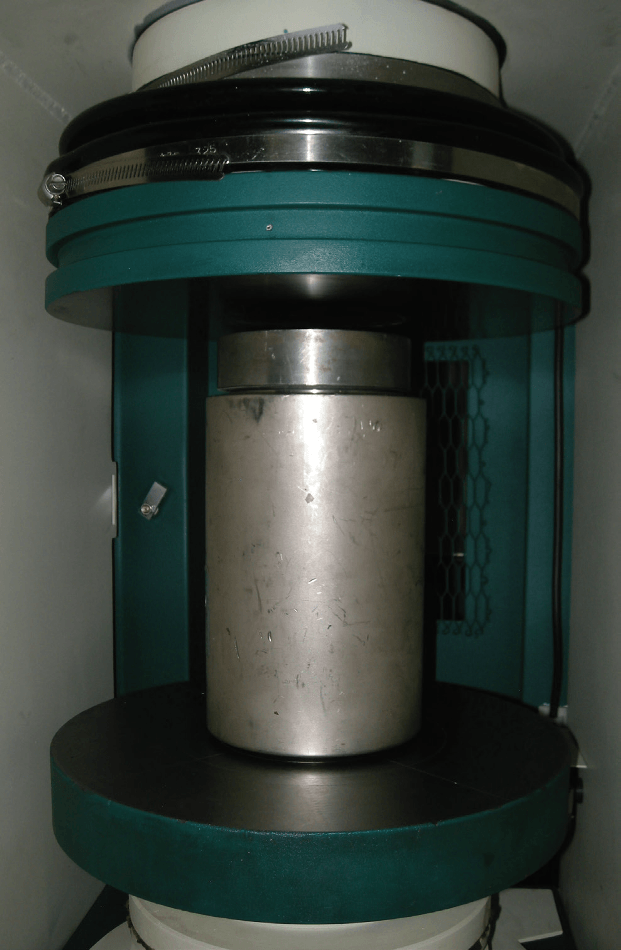

大下轴承座由波纹管组成，以防止碎片和灰尘进入加载活塞造成泄漏。这种大型承重块的另一个好处是，它允许一个宽阔的水平入口开放和许多现成的入口加载和移除标本。

该系列还集成了快速更换压板系统，操作人员可以快速方便地更换附件，在圆柱体、立方体、块和梁试件测试之间快速切换。

液压泵送系统与载重架相连，并通过高压液压软管与活塞相连。在测试完成时，加载速率和活塞回程由控制器自动调节。

虽然这些机器的位置适合测试圆柱体和立方体，但通过集成弯曲测试附件，可以将测试提升到另一个水平，该附件将与TO317E-FA框架中的抽油机一起工作。安装一个简单的手动阀系统后，用户就可以测试混凝土梁的抗弯强度，最高可达100 kN (22,000 lbf)的最大负载。

或者，另一个用于测试空心棱镜压缩的附件可以连接到主测试框架上。这个附件，型号为TO314-LU-SPL，可以测试近三堆空心棱镜。

DG系列的特点是后和前门，便于装载气瓶，也可以刷出碎片标本的后方。尾部还有一个碎片滑道，作为液压软管和阀门连接的双重保护。额外的安全功能包括电子限位开关，物理限位开关和紧急紧急按钮，以确保用户的投资持续数年的测试。DG系列提供三个控制器选项:

EDI是一种使用薄膜键盘和液晶显示器的直接设计，操作人员可以简单有效地选择测试参数
具有10英寸TFT电阻式触摸屏显示的先进系统。易于阅读和操作，它有简单和逻辑的输入屏幕，并显示测试负载与时间的实时图表。

关键特性

符合或超过重要的ASTM, AASHTO, EN标准
自动应力测定和显示
手动速度控制
标准配置有网窗的联锁安全门
自动调整压板与快速配件更换能力
过载和过行程安全保护
自动数据记录菜单驱动界面
峰值负载捕获和记录

规范

DG系列规范
- 302 e	50 kN / 11000磅力	260毫米/ 10.24	390毫米/ 15.35	50 mm / 2	150毫米/ 5.9
- 305 e	100 kN / 22000磅力	260毫米/ 10.24	390毫米/ 15.35	50 mm / 2	150毫米/ 5.9
- 308 e	250 kN / 55000磅力	260毫米/ 10.24	390毫米/ 15.35	50 mm / 2	150毫米/ 5.9
- 309 e	25 - 250 kN	230 - 260毫米	230 - 390毫米	50 mm / 2	150毫米
- 311 e	500 kN / 110000磅力	260毫米/ 10.24	390毫米/ 15.35	50 mm / 2	222毫米/ 8.75
- 314 e	1000 kN / 225000磅力	260毫米/ 10.24	390毫米/ 15.35	50 mm / 2	222毫米/ 8.75
- 315 e	1500 kN / 338000磅力	305毫米/ 12	370毫米/ 14.57	50 mm / 2	222毫米/ 8.75
- 317 e	2000 kN / 450000磅力	340毫米/ 13.4	340毫米/ 13.4	50 mm / 2	222毫米/ 8.75
- 317 e 化	2000 kN / 450000磅力	340毫米/ 13.4	340毫米/ 13.4	50 mm / 2	222毫米/ 8.75
- 320 e	3000 kN / 675000磅力	340毫米/ 13.4	340毫米/ 13.4	50 mm / 2	222毫米/ 8.75
- 320 e dg - ct - 5000	5000 kN	620毫米	610毫米	50 mm / 2	341毫米

注:1.这些型号符合所有相关的欧洲CE健康和安全指令EN 50081-1, 580081-1, 73/23/EEC, EN 61010-1。2.规格如有更改，恕不另行通知。3.可提供适当的砖压板作为选择。4.一套垫片，以适应指定的样品尺寸提供机器。

配件

提供的标准

RS232电缆
垫片(150,100,60,35毫米)
下压板
带有上压板的球形阀座

可选配件

TO-320-5500压板组用于6 x 12”混凝土钢瓶
TO-320-5502压板组用于4 × 8”混凝土钢瓶
TO-320-5504压板组用于3 x 6”混凝土钢瓶
TO-320-5510压板组2 "立方体
TO-320-5512 6 "立方体压板组
to -320-5518压板组，最多12 "
TO-320-5519圆柱形样品帽-每套两个帽
TO-320-5520 6英寸帽用橡胶衬垫，60 shore A硬度(每袋10个)
TO-320-5521压缩框架夹具组件(无压板)
TO-320-5521-01 50毫米方形压板，设置为TO 320-5521
TO-320-5521-02 2 "方形模板
TO-320-5521-03 40毫米方形模板
- 320 - 5522 Flex夹具/附件
TO-320-5524圆柱形样品帽，直径4 "，每组2个
TO-320-5525 4 "帽用橡胶衬垫，硬度60 shore A(袋10)
TO-320-5523 BSEN 12390稳定兼容的充油球座，压板
TO-320-5527 BSEN 12390稳定性符合充油的改进球座
TO-320-5528拉伸劈裂强度测试附件
5529 - 320 - RS232电缆
TO-320-5532用于棱镜的矩形压板，475 x 250毫米
TO-320-5534压板套装，165毫米直径。，上压板上有同心圆环
TO-31727-1应变测量附件
TO-33101-BS弯曲试验架，100 kN，无泵，采用CTM二通阀
TO-33101-ASTM弯曲试验架，100 kN，无泵，采用CTM二通阀
TO-314-LU-SPL 1000kn加载框架，用于测试空心棱镜-最大三个堆栈。
TO-320-LU-SPL棱镜/块试验架3000kn，无泵，采用CTM阀
TO-343铸型为100mm立方
TO-344铸型为150毫米立方
TO-344-20铸铁模，尺寸为200mm立方
TO-417铸型为50mm立方
TO-414钢模为70.6毫米立方
TO-417-CI铸铁三组模具50mm立方
TO-417-3-NB海军黄铜三组模具50毫米立方-根据ASTM
TO-320-5541压板搬运组件，带250x445毫米压板，适用于2000 kN或3000kN CTM
TO-320-5542压板搬运组件，带有用于3000 kN CTM的250 × 750毫米压板组

模型

500 kN框架
2000 kN框架
5000 kN框架

控制器的选择

DG系列提供两种控制器选择:

EDI -使用薄膜键盘和液晶显示器的直接设计，使操作人员能够高效、轻松地选择测试参数
更先进的系统，10英寸TFT电阻触摸屏显示。易于阅读和操作，控制器具有简单和逻辑的输入屏幕，并显示测试负载与时间的实时图表

基于触摸屏的增强数字指示器

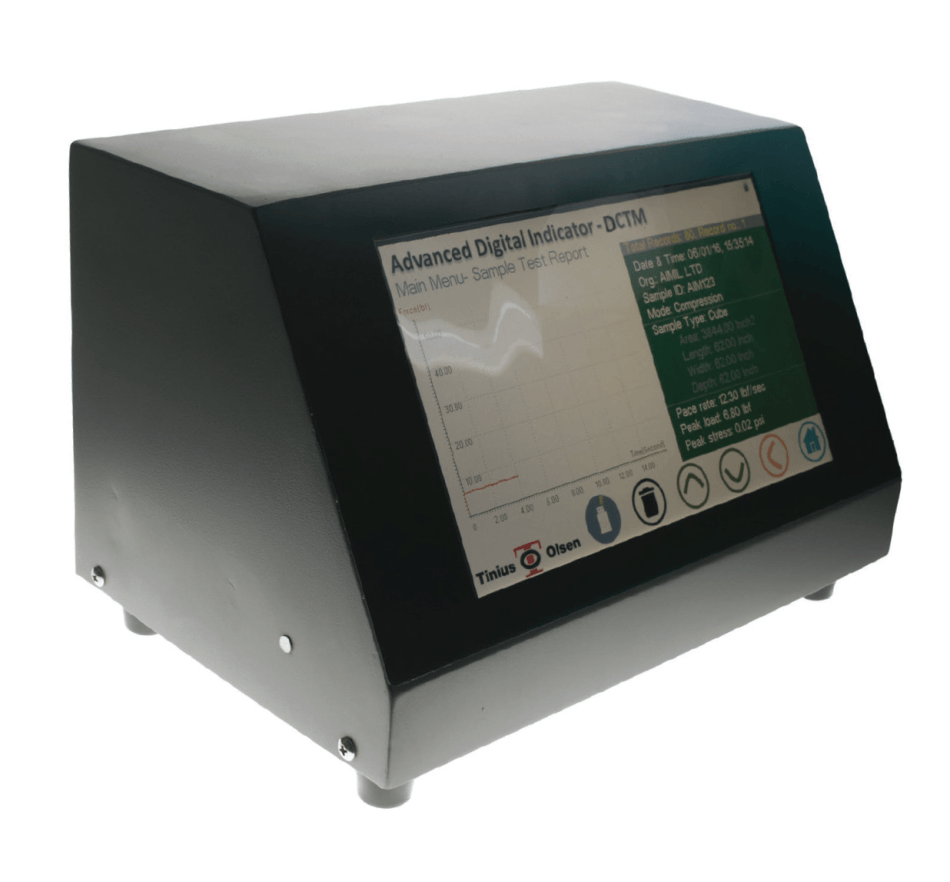

tiinius Olsen新推出的基于触屏的EDI显示是对他们现有的EDI产品的改进。这是一个先进的数字控制和显示系统，10英寸(对角线)电阻触摸屏显示，并提供完整的手写笔，便于用户佩戴手套操作。这个新的触摸屏显示匹配所有使用当前EDI控制器的测试帧。易于阅读和操作，控制器具有简单和逻辑的输入屏幕，并显示测试负载与时间的实时图表。

关键特性

触摸屏TFT与800 x 480像素
图标驱动的软件显示图形和图表，易于使用
同时显示载荷与时间图，应力和实际载荷率
独特的数据存储选项与内部存储(200个测试)和直接到USB拇指驱动器存储
选配集成热敏打印机

增强数字指示器

EDI是一种直接设计，使用薄膜键盘和液晶显示屏，让操作人员轻松有效地选择测试参数。TO EDI头与所有TO混凝土压缩测试机DG, FA模型和Flex测试机DG模型一起交付。

关键特性

白色背光液晶显示器，四行，每行40个字符
从标本菜单输入标本区域
多单位力和应力，公制，英制，国际单位制
力校准范围1%至100%精度+\- 1%的施加力
平行打印机O\P点阵格式任何尺寸的纸张
速度控制指示
峰值力和应力结果
RS232输出- ASCII逗号分隔的结果数据
大约2000个存储结果
两个通道I\P容纳CTM和伸缩单元或CTM和块测试单元
用压缩计测量杨氏模量和应变可以计算

配件

球座滚筒

球座和压板处理选项改善了系统，以支持测试合规和适当的样品处理。

BS EN 12390要求经过认证的稳定性和对准，使用充油球阀座和上压板达到。

滚筒装配

块板460 x 280 x 75毫米带滑轨组件，可安装用于测试混凝土块和其他结构材料。欧洲杯足球竞彩滑轨组件使模板易于安装，而无需拆卸当前的圆形压缩模板。可安装在所有半自动和自动压缩机上。它们应该在工厂安装。

关键特性

减少人工操作
提高实验室效率
可与半自动、全自动压片机配套使用

压缩计和伸长计

伸长计是一种用来测量物体长度变化的装置。它有利于应力应变测量和拉伸试验。它的名字来源于“延伸计”。压缩计用于建立混凝土圆柱体的应变和变形特性。

纵向压缩计

该仪器用于建立直径150毫米× 300毫米的标准混凝土圆柱体的应变和变形特性。压缩计有两个框架，用于夹紧样品，使用5个拧紧螺钉与硬化和锥形端。用两个垫片固定框架。可改变的枢轴杆安装在枢轴螺丝上。

弹簧使枢轴杆与枢轴螺钉保持接触。球链是用来调整弹簧的张力的。一个固定在顶部框架支架上的千分表，用于进行变形测量。

可选配件

TO-072模拟千分表，5毫米x 0.002毫米
TO-072-DG数字量规，5 mm x 0.001 mm

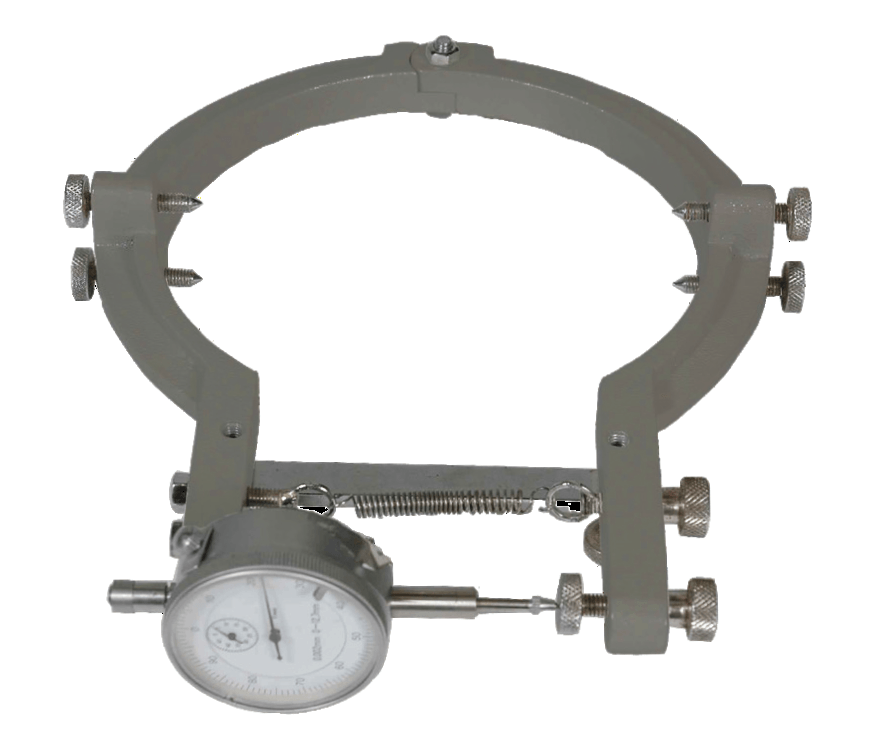

横向伸长计

这用于建立150毫米直径× 300毫米高水泥混凝土圆柱体的横向延伸，同时进行压缩试验。引伸计有两个以一端为轴的活动框架。千分表测量侧向伸长，一个可拆卸的间隔条用于千分表的初步设置。伸长计是用螺丝与试样连接的。它提供完整的TO-072千分表或TO-072DG数字表。

适用的标准

ASTM C469

可选配件

TO-072模拟千分表，5 x 0.002 mm
TO-072-DG数字量规，5 x 0.001 mm

配件

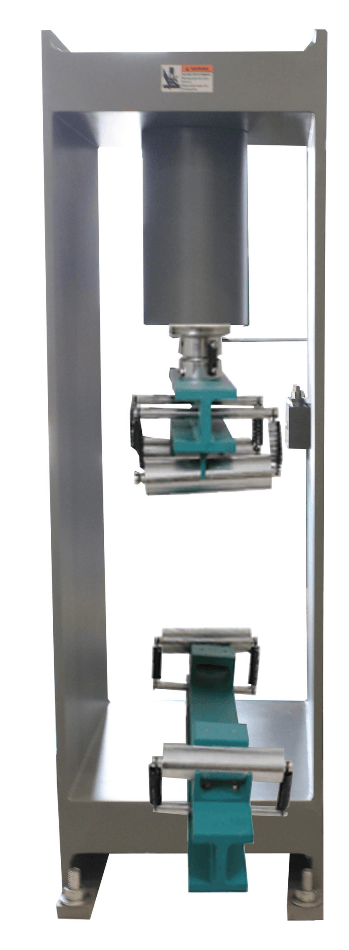

弯曲试验机

抗弯试验机是用来测试混凝土梁的抗弯强度的。他们的设计提供了充分的刚性在他们的工作范围内，因为向下运动的活塞应用负载。提供了用于测试不同尺寸梁的垫片，负载显示在数字指示器上。150 × 150 × 700mm的梁，支撑跨距为600mm，承载跨距为200mm; 100 × 100 × 500mm的梁，支撑跨距为400mm，承载跨距为133mm。

在建筑项目中使用混凝土时，主要考虑的一个问题是评估混凝土承受弯曲压力的能力以及它需要被支撑的频率。对于混凝土，最有效的检测方法是弯曲试验。在150 x 150 x 750 mm和/或100 x 100 x 500 mm的试样梁上，在测试梁的底部达到的最大拉伸应力被称为材料的弯曲强度/断裂模量。

关键特性
