三轴试验负载框架 - 型号至064

需要更多的信息吗?

让我们帮助您查询，宣传册和定价要求

请求报价
下载PDF副本
下载手册

tinius olsen的三轴试验系统模块化设计，并可定制，以满足广泛的客户要求。该系统由多个组件组成，主要项目有:

数据采集系统
一个50千牛顿（11200磅力）容量负载框架
一套电子测量传感器，用于负载，压力，位移和体积变化
三轴电池配有带有排水和未润湿的测试的配件2.8英寸或70毫米的直径标本，限制高达145 psi（1000 kPa）的压力

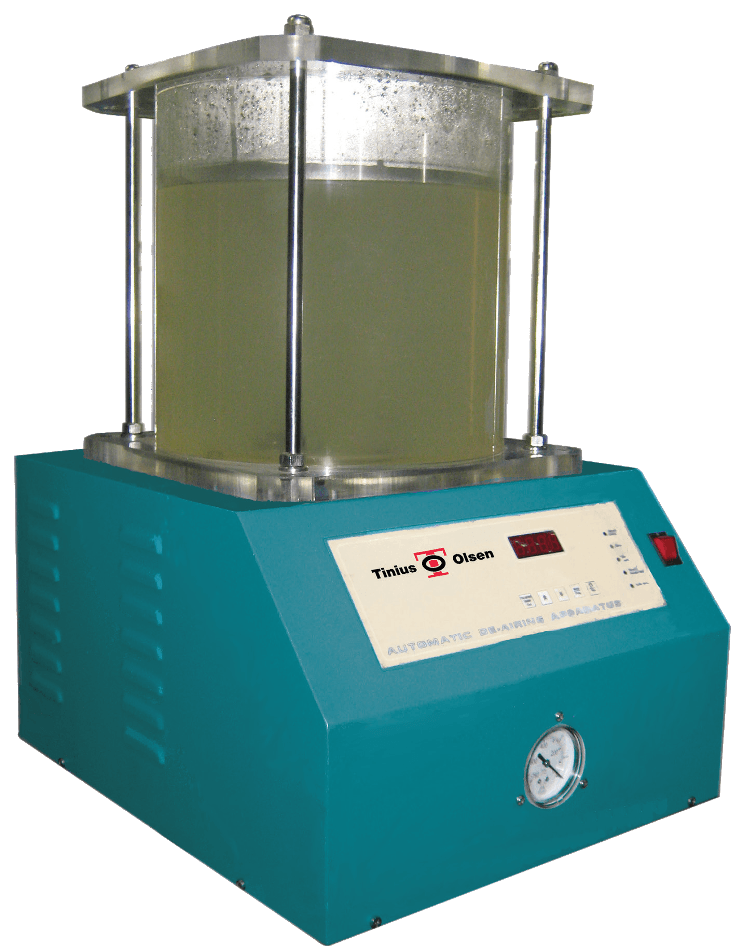

脱污水罐系统，用于精确应用限制，背部和饱和压力
用于英语或公制单位的录制，分析和报告生成的数据系统三轴软件

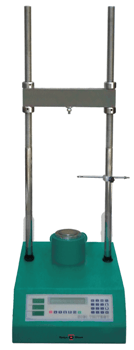

这50千牛容量机器交付完成与土壤的三轴测试的内置电子试剂盒标本高达100mm直径×200毫米长。

它包括一个坚固的双柱结构具有一体的，完全可变微处理器控制驱动单元和液晶显示器，其包括触敏键盘。它是台式安装，易于安装和操作。

使用微处理器控制的驱动系统和键盘输入提供具有广泛的功能，包括测试过程中暂停和速度复位，的速度和控制功能操作员编程，RS232接口，用于计算机控制，和自检诊断的负载框架的。

强力构造的钢壳容纳电机驱动系统，并防止水和污垢保护措施。所有操作控制器都安装在机器的前面板上，这是成角度和嵌入的，以避免环境和物理损坏。

模型- 064规范

。	。
容量	50 kN
类型	微处理器控制步进电机驱动
压换速度范围	高达9.99毫米/分钟
快速接近速度	25毫米/分钟
水平间隙	364毫米
最大垂直间隙	910毫米
最大压板旅游	100毫米
标本直径	38毫米(也可使用50、75、100毫米)

主要特点

微处理器控制
通过触摸敏感键盘直接输入
大车载LED屏显示
快速接近和返回压板基准
样品达100毫米直径的
完全可变速度至9.99毫米/分钟

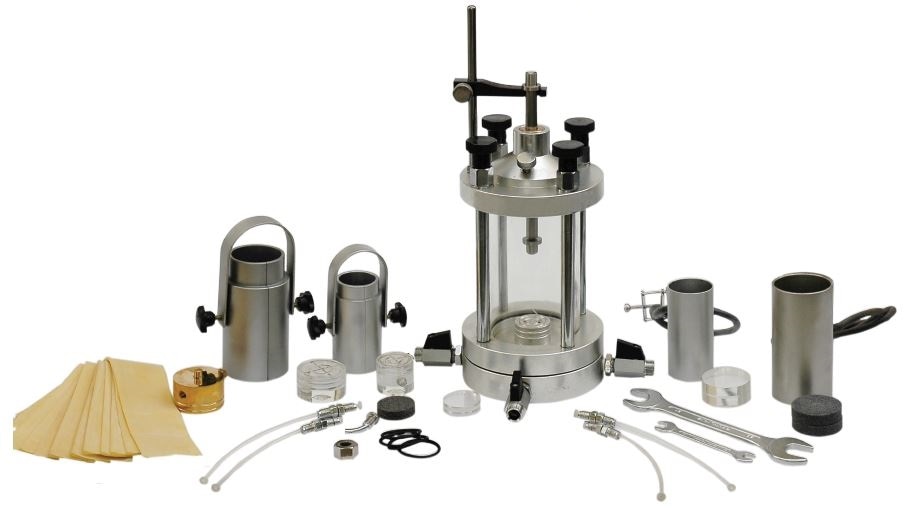

三轴细胞模型-075

细胞用于测试测量38mm直径×76mm长，长50mm长度×100mm的试样。三轴电池具有包含砧座和装载柱塞的Perspex（丙烯酸塑料）室。释放四个杆杆毫不费力地分裂细胞。泄漏可泄漏至10巴（10kg / cm）流体压力。可以根据要求制作20巴的电池。提供油塞和通风口，用于在水中添加薄薄的油层。这在柱塞上提供了有效的密封，以便长时间测试。该电池还配备有四个空转阀，在底座上。

作为标准配置提供

38 mm三轴细胞

TO-07501顶部安装垫，有机玻璃，直径38毫米
TO-07502普通有机玻璃圆盘，直径38毫米，厚6毫米
TO-07503多孔石38毫米直径的厚×6毫米
TO-07504护套拉伸器，用于直径38毫米的试件
到-07505砂前以38毫米直径（1 QTY）
TO-07506橡胶鞘38毫米直径的试样（组12）的
至07507 4 x排水管（短），直径38毫米
TO-07508 4×引流管（长），直径38毫米
TO-07509“O”形环38毫米直径的试样（4组）
TO-03105对开模具38毫米直径的

作为标准配置提供

50 mm三轴细胞

TO-07501顶部安装垫，有机玻璃，直径38毫米
TO-07502平原有机玻璃盘，直径38毫米×6毫米厚
TO-07503多孔石38毫米直径的厚×6毫米
TO-07504护套拉伸器，用于直径38毫米的试件
到-07505砂前以38毫米直径（1 QTY）
TO-07506橡胶鞘38毫米直径的试样（组12）的
至07507 4 x排水管（短），直径38毫米
TO-07508 4×引流管（长），直径38毫米
TO-07509“O”形环38毫米直径的试样（4组）
至-07510黄铜基座38 mm直径
至07521顶部装载垫，Perspex，直径50毫米
TO-07522平原有机玻璃盘直径50mm×6mm的厚
至07523多孔石50毫米直径x 6毫米厚
TO-07524护套担架直径50mm的试样
TO-07525沙前者为50毫米直径
TO-07526直径50毫米试样用橡胶护套(一套12个)
至07527 4 x排水管（短），直径50毫米
至07528 4 x排水管（长），直径50毫米
TO-07529 ' O '密封圈，直径50毫米(一套4个)
TO-07530黄铜基座，直径50mm的
TO-03105对开模具38毫米直径的
至-03301分体模紧，直径为50毫米
至-07540顶部装载垫，直径38毫米（平原）
TO-07541顶部安装垫，50mm直径（纯）

可选配件

TO-07501顶部安装垫，有机玻璃，直径38毫米
TO-07502平原有机玻璃盘，直径38毫米×6毫米厚
TO-07503多孔石材，直径38毫米，厚6毫米
TO-07504护套拉伸器，用于直径38毫米的试件
到-07505砂前以38毫米直径（1 QTY）
TO-07506橡胶鞘38毫米直径的试样（组12）的
至07507 4 x排水管（短），直径38毫米
TO-07508 4×引流管（长），直径38毫米
TO-07509 'O'环，直径38毫米(一套4个)
TO-07510黄铜座38毫米直径的
至07521顶部装载垫，Perspex，直径50毫米
TO-07522普通有机玻璃圆盘，直径50毫米x 6毫米厚
至07523多孔石50毫米直径x 6毫米厚
TO-07524护套担架直径50mm的试样
TO-07525沙前者为50毫米直径
TO-07526直径50毫米试样用橡胶护套(一套12个)
至07527 4 x排水管（短），直径50毫米
至07528 4 x排水管（长），直径50毫米
至-07529'O'圆环50 mm直径标本（套4）
TO-07530黄铜基座，直径50mm的
TO-03105对开模具38毫米直径的
至-03301分体模紧，直径为50毫米
至-07540顶部装载垫，直径38毫米（平原）
TO-07541顶部安装垫，50mm直径（纯）

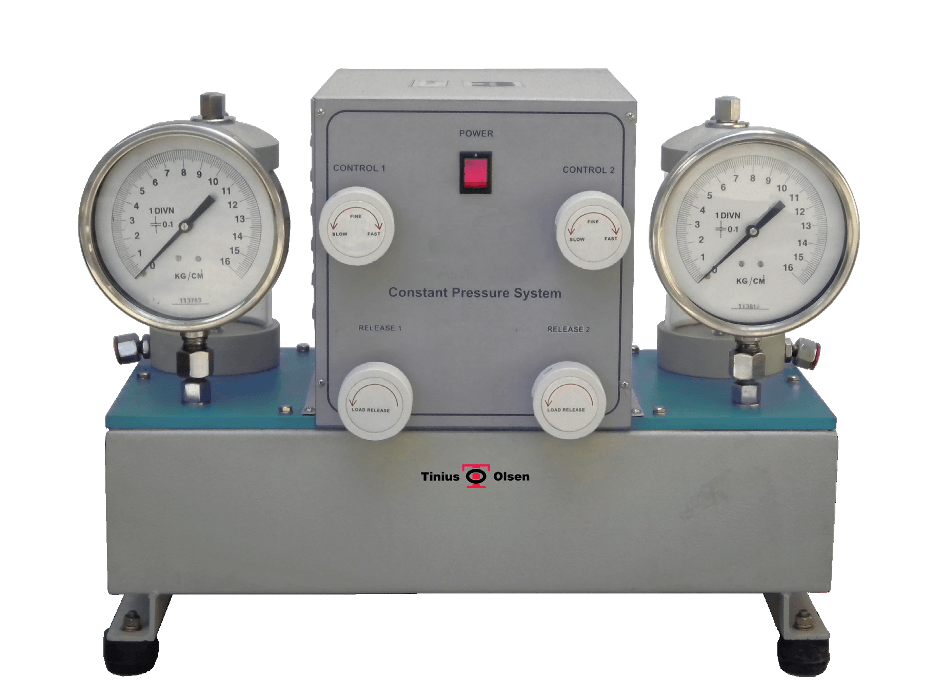

油，水，恒压系统-model TO-081

来自Tinius Olsen的油水恒压系统是一种非常通用的设备，可以用于广泛的应用。该系统提供了一个有效的替代水银和水恒压系统，特别是在空间最小的地方。该装置设计为三轴电池提供高达16bar的围压。该系统有一个油泵，在整个运行期间由电机驱动，以保持优选的压力。该装置可提供高达16bar的可变压力，只需转动控制旋钮即可降低或增加压力。提供透明油水交换容器，将水压传递到试验装置。

汞和水恒压系统的有效替代方案

型号TO-081规格

。	。
范围	10巴（10公斤/平方厘米²）
决议	0.05 bar (0.05 kg/cm²）
精度压力	指示的±1％

笔记：提供完整的压力表，流量阀和连接高压胶管。

主要特点

压力，10巴（10kg / cm）
持续保持恒定压力
消除了汞的使用
也是移动实验室的理想选择

数据采集系统模型至-085

三轴数据采集系统上设置有10千牛（1000公斤力）容量外部负载单元，与一系列的10毫米一个LVDT位移传感器，20巴（20千克/平方厘米）容量孔隙压力换能器和一个三信道已专门设计，以配合三轴试验的要求的数字指示器。

型号TO-085规格

。	。
到08501.	3通道数字指示符
显示模式	微控制器多线Alpha数字VFD显示屏对于所有同时频道 - 无需对于频道选择
到08502	外部负载单元
容量	10 KN（1000 kgf）
负载细胞兴奋	5 V，直流
决议	0.01千牛（1公斤力）
传感元件	在全桥配置的应变计
到08503	孔隙压力传感器
容量	20巴（20kg / cm²）
压力传感器激励	5 V，直流
决议	0.01巴（0.01千克/厘米²）
传感元件	在全桥配置的应变计
到08504.	LVDT位移传感器
范围	±10毫米
传感元件	线性可变
