的HydroRound二世在滚筒式车床和Precitech的Nanoform®用于工具加工的机器。
该系统可以旋转,这意味着金刚石工具可以在整个加工过程中进入360度的任意方向。除此之外,对于直径大于200mm的零件,刀架可以位于旋转轴的边缘之外。
HydroRound II改进了编码器错误映射系统,提供:
- 对于距离中心100mm以内的工具,XZB验收的形式精度是有效的
- 定位精度提高了十倍
- 使用b轴作为一个高度精确的工具炮塔
规范
|
381 mm (Nanoform 700 Ultra) |
330mm(纳米X和滚筒车床) |
桌面的大小 |
381毫米(15英寸)直径。 |
330毫米(13英寸)直径。 |
负载能力 |
454公斤(1000磅) |
225公斤(500磅) |
Max。速度 |
10转 |
电动机转矩 |
6.8 N-m(6英尺-磅) |
4.1 N-m (3 ft-lbs.) |
径向误差运动 |
0.1 μm (4 μin.) @ 1 in. 0.1 μm (4 μin.)上面的表* |
锥进错误 |
1.0 nm/mm (1.0 μin /in.) |
径向刚度 |
525 N/μm (3,000,000 lb ./in.) |
225 N/μm (1,280,000 lb ./in.) |
轴向刚度 |
875 N/μm (5,000,000 lb ./in.) |
600 N/μm(3,428,000磅/英寸) |
时刻刚度 |
17 N-m/μrad(150磅。-in /μrad) |
3.4 N-m/μrad(30磅。-in /μrad) |
定位精度 |
+/- 0.1弧秒+/- 1弧秒的工业标准提高了10倍) |
*可简化为<1 μin。在工具的工作高度使用Precitech的独家UltraMapping选项
II旋转b轴

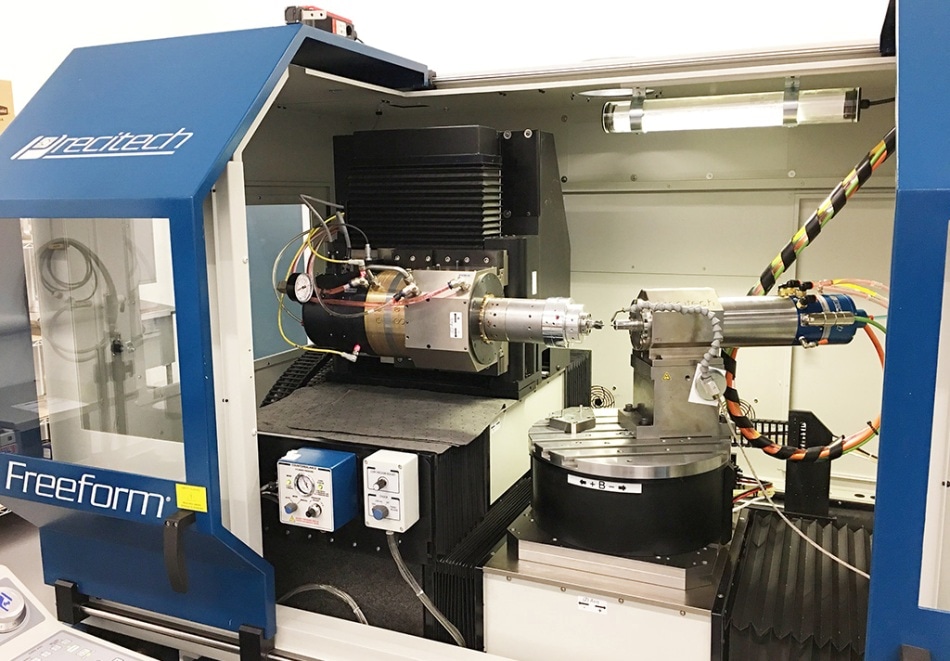

Large HydroRound®II在Freeform®TL上与Levicron主轴

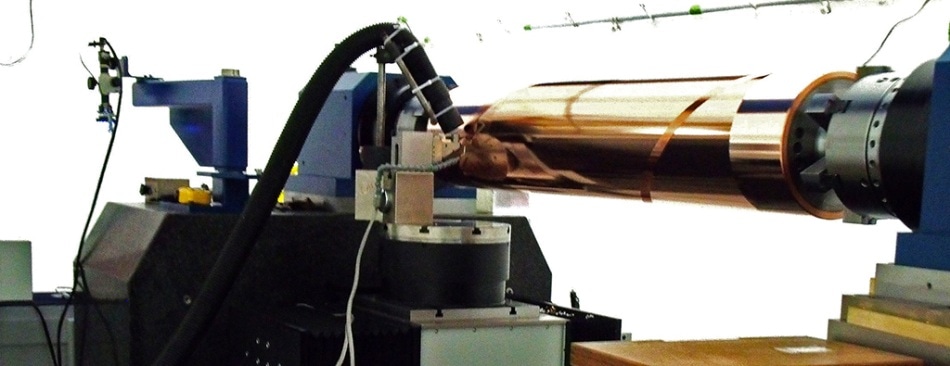

DRL2000HS上的Small HydroRound®II

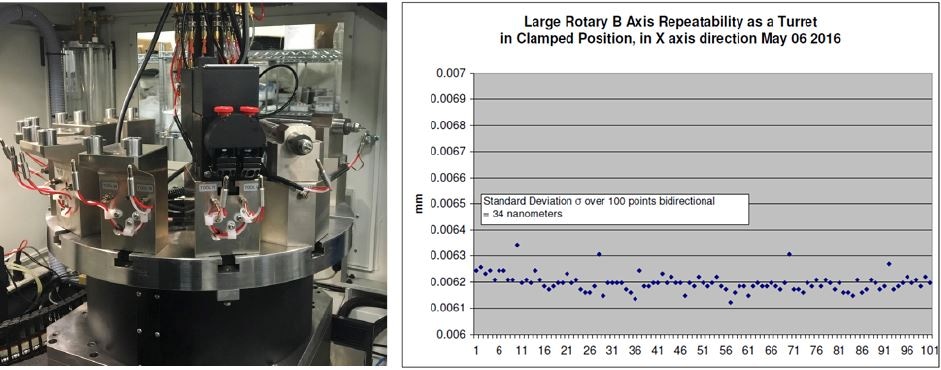

有10个固定工具,双FTS1000, 2个标记主轴(或Levicron主轴),和16个单独的喷雾雾
