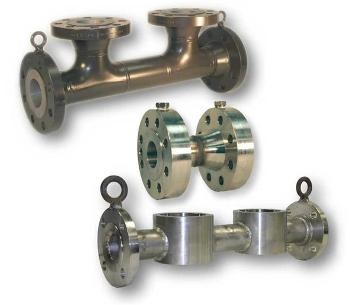

ABB的FPD470楔块流量计系列用于测量气体、液体和蒸汽。它们包含一个坚实的v形流动限制，这使得它们非常坚固。FPD470楔形流量计是双向的，主要适用于研磨性和/或粘性泥浆/流体。
楔形流量计流量元件- FPD470P
ABB的FPD470P是一种楔形仪表，具有螺纹DP连接，用于连接传统的变送器。流动元件包括阀体和楔形节流器。这一限制导致了与体积流量的平方相对应的压差。
FPD470P楔块限制不包含关键的表面尺寸或锋利的边缘，这将影响测量精度，因为通常预期的磨损结果。
数据
- 双向流
- 标准尺寸1至24英寸
- 测量气体、液体和蒸汽
- 低雷诺数测量(低至Rd 500)
- 准确度高，准确率±0.5%
- 上游和下游管道的最小要求

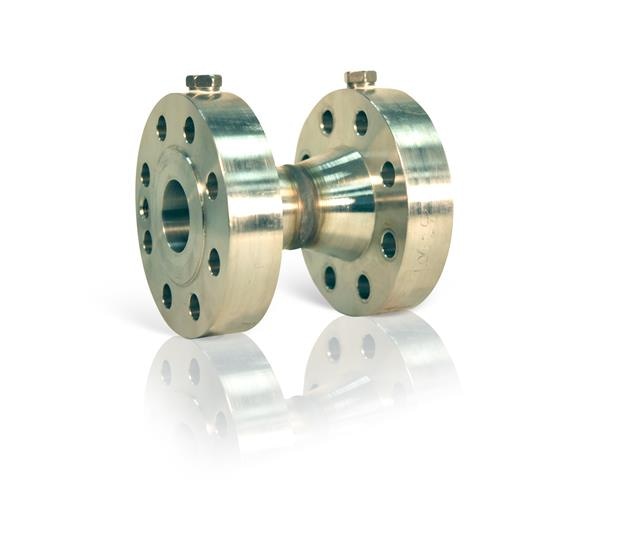

楔形流量计流量元件- FPD470F
ABB的FPD470F是一种楔形仪表，包括用于法兰远程密封的DP连接。该流动元件具有阀体和楔形节流器。这一限制产生了与体积流量的平方相对应的压差。
FPD470F楔形闸板没有任何关键的表面尺寸或锋利的边缘，通常预期的磨损结果会影响测量精度。
数据
- 准确度高，准确率±0.5%
- 测量气体、液体和蒸汽
- 标准尺寸1.5到24英寸
- 双向流
- 低雷诺数测量(低至Rd 500)
- 上游和下游管道的最小要求
楔形流量计流量元件- FPD470C
的FPD470C楔米包括用于化学三通远程密封的DP连接。流动元件采用阀体和楔形节流设计。这一限制形成了与体积流量的平方相对应的压差。
FPD470C楔板限制不包括关键的表面尺寸或锋利的边缘，这将影响测量精度，因为通常预期磨损的结果。
数据
- 双向流
- 测量气体、液体和蒸汽
- 准确度高，准确率±0.5%
- 上游和下游管道的最小要求
- 低雷诺数测量(低至Rd 500)
- 标准尺寸为0.5至24英寸
