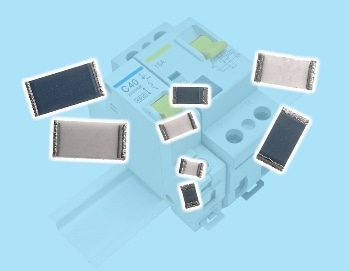

TT Electronics是一家全球工程电子元件供应商，其产品适用于性能至关重要的应用领域。因此，它推出了高抗脉冲芯片(HPWC)电阻范围能够处理高能量涌浪。
HPWC电阻器旨在将单面平面芯片设计的浪涌能力水平推到尽可能高的水平。这个范围是理想的保护和通道放电在小型或轻型电源和电源控制电路，有一个强制性的电阻容限5%。
特性
以下是HPWC电阻的一些显著特点:
- 电阻从1 R0到100 K
- 有四种尺寸可供选择，从0.805到2.512
- 在脉冲持续时间为0.1 ms的情况下，峰值可达6.5 kV，峰值可达3 kW
- 确保非常高的电涌保护小设备
需求
随着工业和自动化平台需要更多的分布式电源管理和运动控制系统，以及更紧凑的架构，以及需要符合EMC规定的防雷产品，这种类型的电阻器将出现更大的需求。
PCB上安装的紧凑尺寸使得HPCW电阻可以最小化它们在PCB上的足迹，同时避免任何激光微调的需要。这确保了当前没有拥挤，因此没有热点产生，从而提高了产品的可靠性。
TT Electronics的HPCW电阻因此将PCB上占用的面积减少到最小，为其他组件腾出更多宝贵的PCB空间。与竞争公司的同类产品相比，这条生产线的电涌性能也有所提高。
应用程序
HPCW电阻器具有更好的吸收能量浪涌的能力，因此非常适合用于电源、断路器、电机驱动器和医疗监视器的输入保护。
这些电阻器的厚膜设计也使它们非常适合集成到轻量级和小型SMD电路中，用于工业和医药中处理功率转换、运动控制和各种敏感器件的保护的各种应用。
物理数据
HPCW电阻线可以被合理地视为TT电子的脉冲承受芯片(PWC)范围的下一个发展。然而，这条先进的线是通过使用非常精确的过程控制来适应电阻值，而不是激光修整。
使用这种方法的优点是单面平板芯片设计提供了更大的浪涌保护，提供了从1 R0到100 K的电阻值，从0805到2512的四种不同尺寸。这些芯片的评级范围从0.25到2w。这些HPCW电阻能够确保高达6.5 kV的峰值为1.2/50 μs，高达3 kW的脉冲为0.1 ms。
