的LRMAP5930电源电阻从具有低电阻的TT电子器件由金属合金制成，并且能够电流检测。它针对汽车和医疗行业，特别是在电源和电机驱动器领域的关注。
这些高功率分流电阻是理想的用于调节电流的流量，检测停止的电机，特别是测量多少功率消耗。
随着工业法规要求更多地测量和减少能源使用，工业和汽车对电气驱动器和执行器的需求也出现了相应的激增。LRMAP5930电源电阻线符合汽车行业标准AEC-Q200，使其成为汽车使用的理想选择，以及在电源供应，监控电池，和过程控制。
特性
以下是LRMAP5930系列的一些显著特点:
- 阻力范围:0.2 mΩ ~ 2 mΩ
- 它们在较长时间内表现出非常高的稳定性
- 它们的额定功率可达15 W
- 它们可以为电力电子设备检测电流
- 他们通过了AEC-Q200认证
电子数据
注1:安装在FR4板上。详细信息请参见热数据和安装部分。
注2：安装在热基材上。详细信息请参见热数据和安装部分。
物理数据
以下是LRMAP5930功率电阻范围的整体物理数据:
- 它们提供200μΩ至2μΩ的电阻范围
- 它们有能力吸收高达33的高峰
- 它们是表面安装并具有低的热阻抗，这使得温度升高，使其更可靠
- 高浪涌容忍度允许电阻器持续工作，即使有功率涌或甚至瞬态瞬间短路
额外的好处包括价值的长期耐用性，卓越的质量，低TCR(温度系数的电阻)，与低热EMF，所有这些合作，以最大限度地减少该组件在误差预算的份额。这将允许在电路的其他点进行更多的设计实验。
如果电路设计的主要要求是可靠和准确的交流和直流电流传感200一分之一SMT平台,LRMAP5930高功率分流电阻范围不仅比赛,甚至可能超越的力量评级竞争对手公司大多数欧姆值对应的部分。

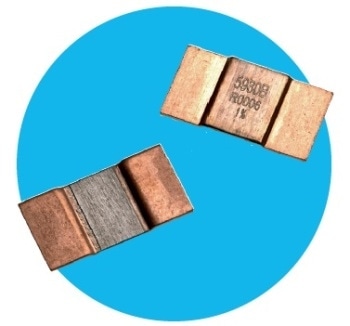

标记
为了便于识别每个部件，金属分流部件都标有5930，并标有合金类型、欧姆值和公差。
耐溶剂性
金属元件分流部件的使用是为了抵抗任何工业溶剂的作用，这些溶剂被用作清洁印刷电路的标准。
建设
LRMAP5930高功率分流电阻范围使用不间断电子束焊接(EBW)精密电阻条，根据指定的电阻值使用不同的合金作为基材。欧洲杯足球竞彩
性能
下面是LRMAP5930高功率芯片电阻的性能总结:
热数据及安装
脉冲过载和性能
测量
LRMAP5930系列电阻器是理想的IR回流焊。以无铅焊接为例，使用合金SAC387 (Sn 95.5%， Ag 3.8%， Cu 0.7%)时的回流焊曲线如下所示:
- 180°C预热30-45秒
- 在210°C下焊接20-40秒
- 峰值在260°C
包装
订购程序
订购过程如下图所示:
