TT Electronics推出了AEC-Q200合格的公共模式扼流圈，适用于需要电子动力转向（EPS）噪声抑制的所有应用。HA19扼流圈是涉及高效电力转向的EMI应用的理想选择，AEC-Q200合格零件是必不可少的，以及紧凑的构建。
特征
- 在-40°C至+125°C的温度范围内操作
- 额定电流最多44 a
- 可以在环境温度下运行，高达+85°C
- 可以耐受40°C的最高温度升高
- 减少通过线路进行的干扰
- 铁氧体核心以确保低损耗
- 经证实可有效地保持传输信号
- 在苛刻的环境中表现得很好
- 符合RoHS标准
- 有资格到AEC-Q200

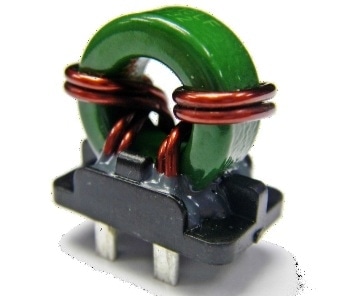

描述
HA19共模扼流圈旨在适合需要噪声抑制的应用，这在新一代车辆的越来越多的段中常见，包括电动车辆（EVS）和插入式混合动力汽车（PHV）。
HA19系列稳健地建造，高效地工作，以处理高质量的电流。它们具有强大的机械特性，性能性能包括低耐型直流和低温升高。
HA19系列由3个零件组成，标准电感值为11μH至75μH，并且已经显露在减少电路内线传导的干扰时非常好。这些扼流圈是非常可靠的，并且从26.5 A到44 A以高效率处理电流。它们可以承受更高的速率的过流。
HA19共模扼流圈系列不包含铅，无铅施工符合EU指令2011/65 / EU（RoHS2）。与AEC-Q200的工作温度范围为-40至125°C，符合AEC-Q200 Q200的资格使它们适合于暴露于高应力的任何汽车设置。
应用程序
HA19扼流圈范围是以下类型的应用：
- 涉及高频EPS噪声抑制的应用
- 涉及以下内容的运输应用：
- 工业应用程序如：
原理图
以下原理图显示了共模扼流圈设计。
规格
下表提供了在大约25°C下适用的规格。
笔记
- 电感和泄漏电感的测量值在10 kHz，0.1 VRMS。
- 额定电流是对应于40°C的DT的近似DC。必须在实时应用程序中使用部分的温度。零件温度等于环境温度和温度升高的总和，即使在操作条件符合最坏情况条件下，也必须不会高于125°C。
- 在短路在N2上的绕组或销4-3上缩短绕组后，泄漏电感的测量在PIN-1-2处取出。
包装
订购信息
大纲尺寸为毫米
