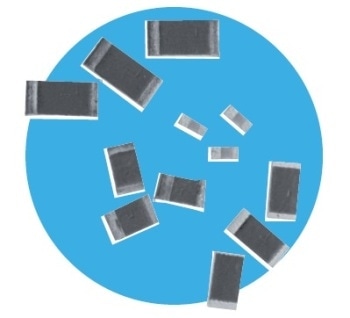

TT电子公司推出了两个更小的0603尺寸的电阻系列，这意味着补充和改进非常可靠的CR和HR系列的范围。这些更小的芯片适合集成到紧凑的电路中，这需要一个小的足迹和非常可靠的功能。
这种电阻线的厚膜元件使它们更能承受电涌，因此性能更可靠。这意味着它们可以用于许多要求精确和一致功能的领域，如军事、航空航天、通信、医疗和工业应用。
特性
- 主要单位批准的产品
- 可用作短链接
- 当可靠性至关重要时，可以订购完全适应高温和过载屏幕的版本
- 它们有0.503到2.512七种尺寸
- 其电阻范围为1欧姆~ 100欧姆
- 他们的容忍度下降到0.1%
- 焊接端部有一层镍屏障
电子数据
物理数据
TT Electronics的CR电阻具有可选的屏蔽释放能力，提高了可靠性，降低了现场故障风险。当设计电路时，需要在一个小的PCB区域内的关键电路的完全可靠性，这是理想的，因为它们显示非常低的FIT率相比于其他可用的产品。
建设
该范围的环境温度范围为-55到+155o产品由适合电阻器用途的厚膜材料制成，在上面涂上一层额外的有机涂层釉，以提供更多的保护。电阻器材料丝网印刷在96%的氧化铝基板上。
终止妊娠
有单面或平面的金端子用于焊丝连接，并围绕端子进行焊接。
可焊性
在焊接端周围的镀层上有一层电镀的镍屏障层，这使得它们能够抵抗浸出并具有良好的可焊性。它们可以在260°C的焊料溶液中存活30秒。
标记
CR电阻器系列包括焊锡和金线键合平面终端，所有所需的设备数据被打印在主包或卷轴上。
性能数据
值范围，单位为欧姆
应用笔记
工作温度范围
CR电阻芯片的工作温度可达155°C，性能数据显示。使用焊接接头时，接头工作温度不应超过110℃。当在70°C下应用额定功率时，满足此条件。
越来越多的
CR芯片电阻器的矩形外形和小尺寸公差使其易于自动化处理。无论是线键合或绕绕端子的回流焊都可以用来将芯片电阻电连接到印刷电路板或陶瓷基板上。
F端子设计为优良的接触和浸出电阻。坚固的结构允许电阻在260°C的焊接槽中浸泡30秒。由于这个优点，电阻器和其他引线元件可以安装在印刷电路板的两侧。
包装
片式电阻器带缠绕端子后提供的磁带和卷绕他们的标准磁带8毫米尺寸，符合IEC 286-3。
平面终结芯片以华夫饼包的形式出现。
排序过程
