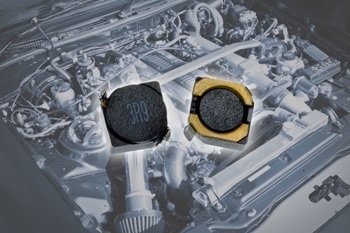

贴片功率电感器-HA66系列

TT Electronics推出了HA66系列SMD功率电感器，以满足尺寸有限的应用中对小型但功能强大电感器的需求。

HA66电感器体积小，损耗低，基于铁氧体，符合AEC-2000认证标准。这使得它们非常适合于要求高可靠性的应用和自动应用。

应用

HA66系列中的功率电感器非常适用于涉及高达3 MHz的高开关频率的DC/DC转换器，并与EMI和低通直流滤波器相结合。它们可用于的一些应用包括：

• 交通运输
  • 发动机控制
  • 动力传动系
  • 变速箱控制
  • LED驱动器
  • ABS制动系统
  • EPS
  • 雷达系统
  • 摄像机控制系统
• 工业应用
  • 过程自动化系统
  • DC-DC转换器

示意图

规格

多样化

HA66电感系列包括38个不同尺寸的封装电感。它们的电感额定值从2.5μH到220μH，直流电阻从0.018到0.820Ω，lrms值从1.22到11.2 A。

温度

HA66电感器适合在恶劣环境中使用，因为零件可以在-40到+125°C的温度范围内工作，而环境温度高达85°C，最大温升为40°C。

笔记：

1. Isat表示饱和电流，或者说是电感从直流零下约35%时的值，也就是它的原始值
2. Irms表示当∆T=40摄氏度

包装

HA66系列电感器符合RoHS和AEC-Q200标准。它们以1000或2000单位的压花带或卷轴供应。

订购信息

外形尺寸
